上海鲍麦克斯电子科技有限公司 AS系列数控交流伺服系统说明书
2
图 1-1 AS 系列控制器图
① 机头灯；② 脚踏板；

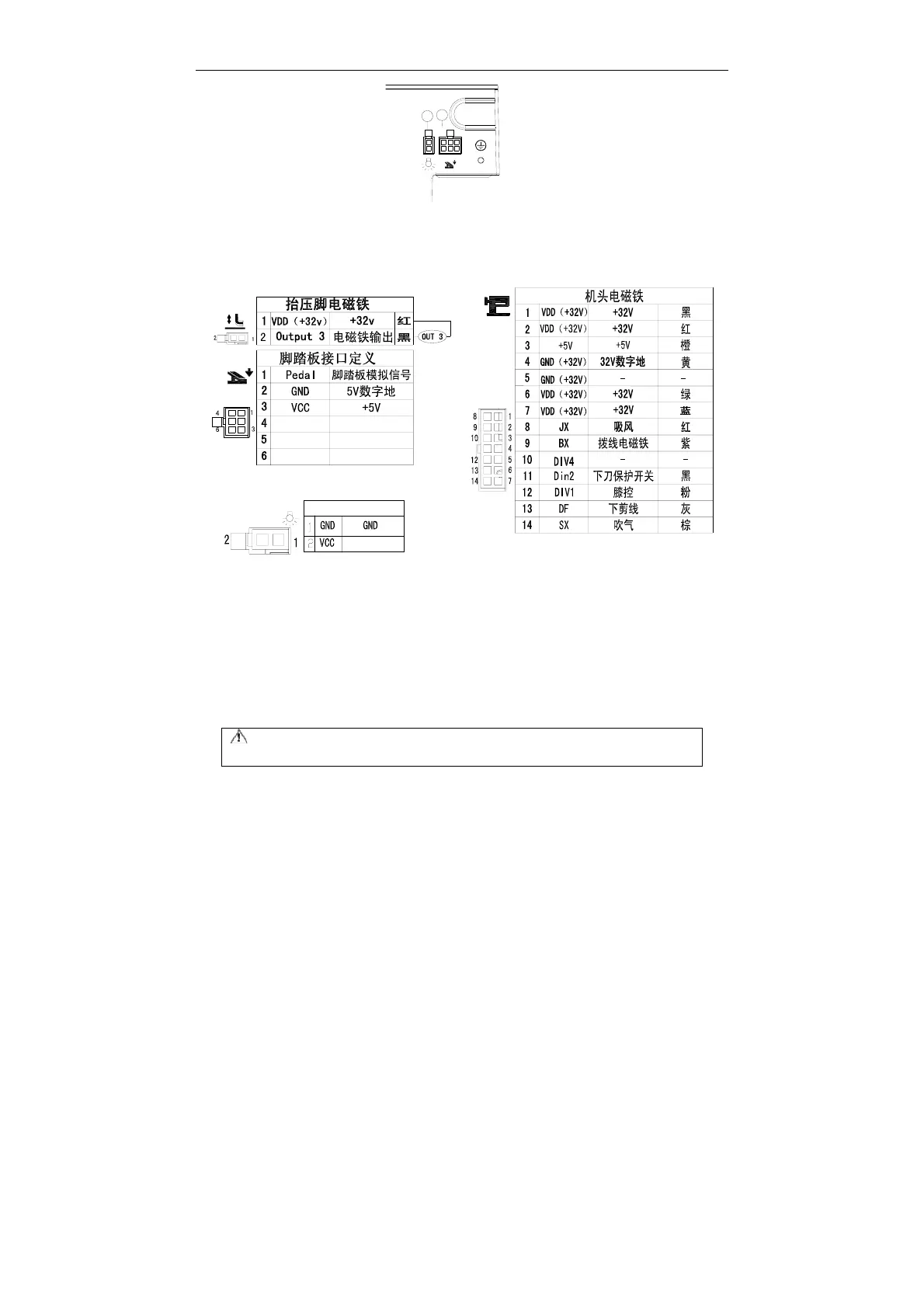

图 1-2 控制器接口定义
1.3 连线与接地
必须要做好系统的接地工程，请合格的电气工程人员予以施工。产品通电及投入
使用前，必须确保电源插座 AC 输入端已安全可靠的接地。系统的接地线为黄绿线，
该地线请务必可靠连接至电网安全保护接地上，以保证安全使用，并可防止出现异
常情况。
：所有电源线、信号线、接地线等接线时不要被其它物体压到或过度扭曲，以确保使用
安全！
1
2
机头灯
+12V
