上海鲍麦克斯电子科技有限公司 AS系列数控交流伺服系统说明书
3
2 操作面板使用说明
2.1 操作面板的显示说明
根据系统工作状态，操作面板的液晶屏模块将显示当前的缝纫模式、各种参数、
前/后固缝设置，以及抬压脚、停针位、剪线、慢速起缝等液晶字符。操作面板液晶
屏功能图标显示说明如图 2-2 所示。
STOP
ABCD

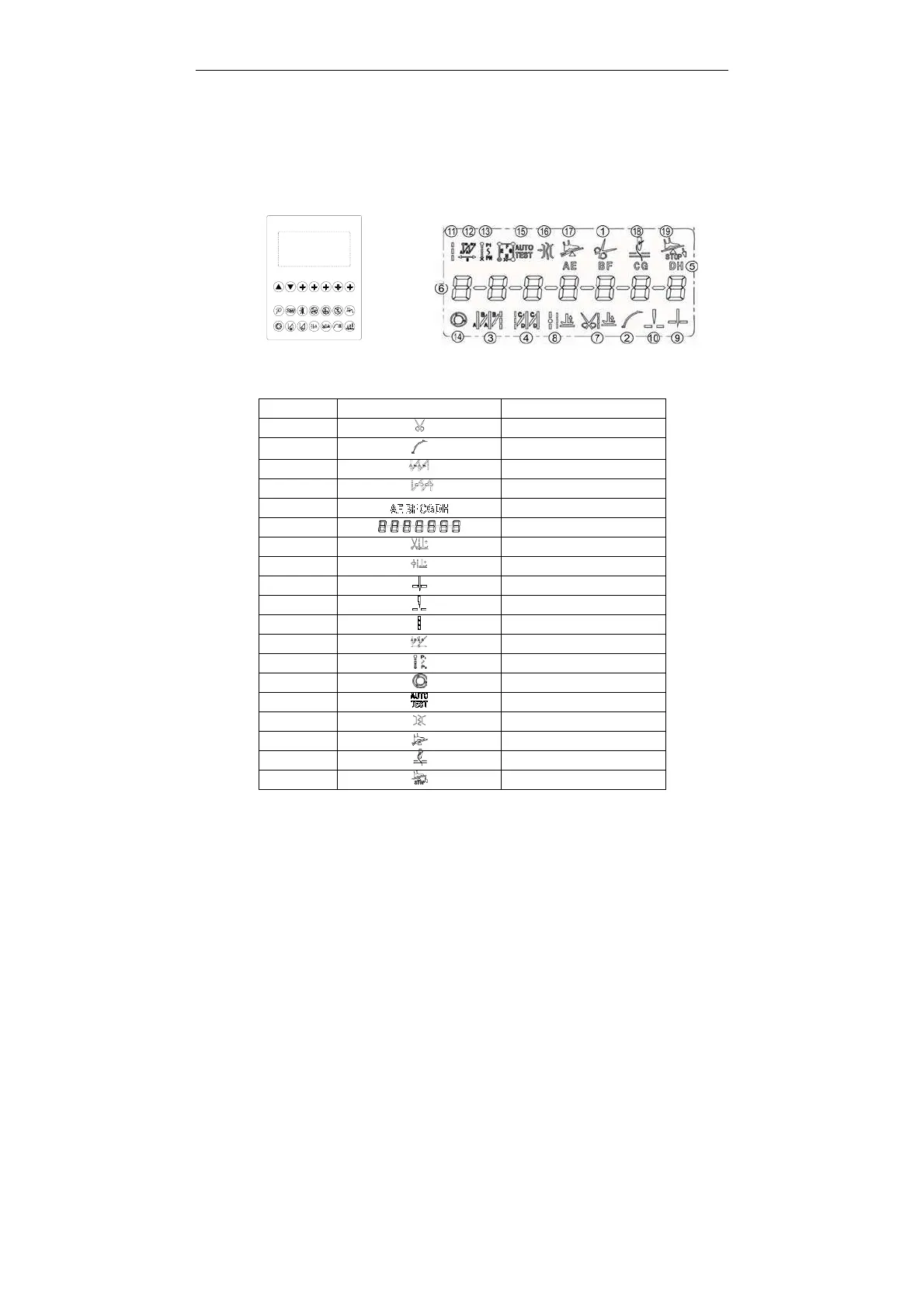

图 2-1 操作面板外观界面 图 2-2 操作面板液晶显示屏图示
表 2-1 操作面板液晶功能图标显示说明
索引
图标 描述
○
1
自动剪线功能
○
2
软启动功能
③
前加固缝
④
后加固缝
⑤
缝纫段数标记
⑥
计数/参数值显示
⑦
剪线后抬压脚
⑧
中间停针抬压脚
⑨
中间停针下停针
⑩
中间停针上停针
○
11
自由缝
○
12
W缝
○
13
多段缝
○
14
多段缝触发功能
○
15
自动测试
○
16
夹线功能
○
17
后半踏功能
○
18
扫线功能
○
19
起始定针缝
