Panel operacyjny AS58（HMI）- Instrukcja
1
Obsługa panelu operatora

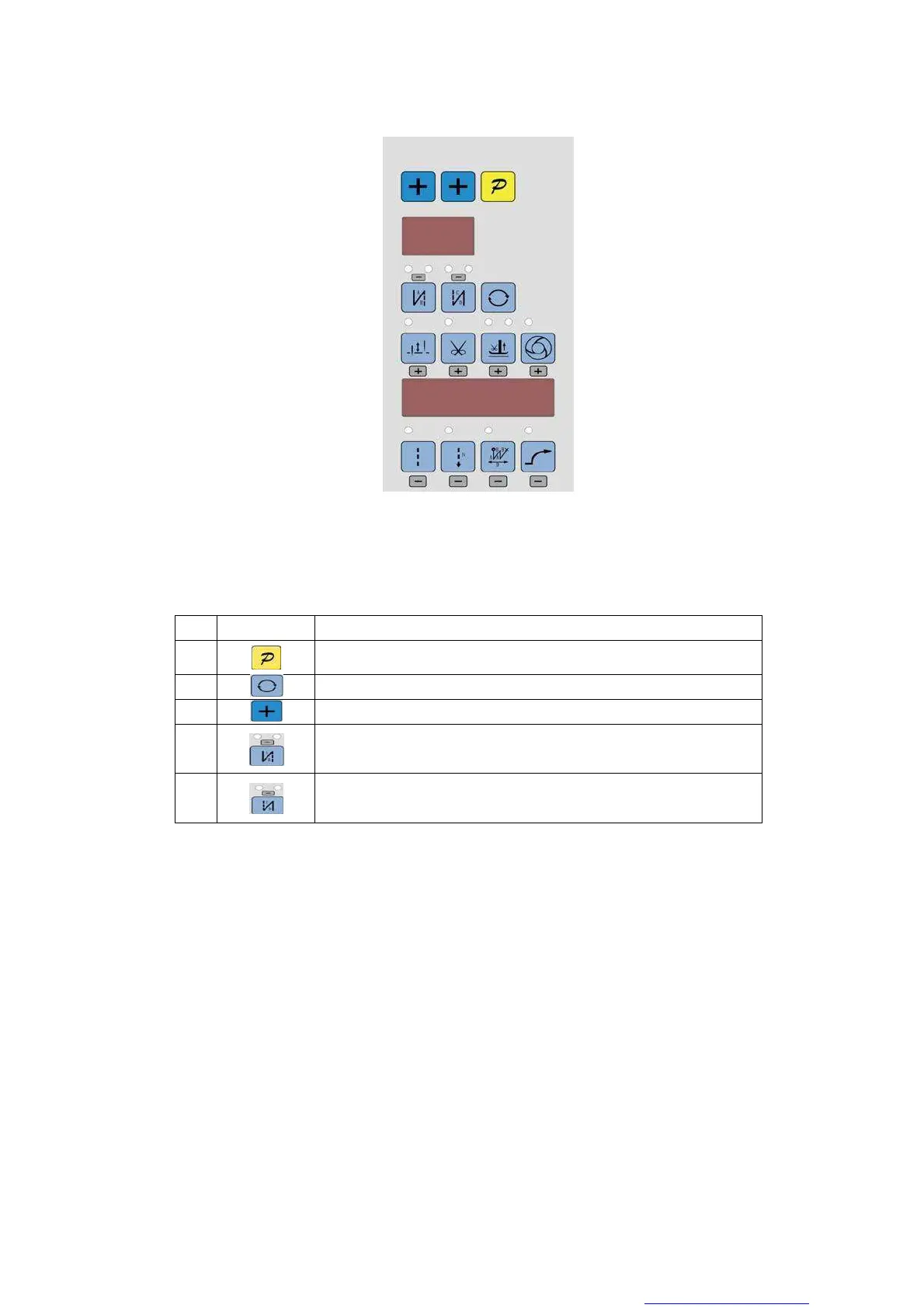

Panel operatora（zob. rys. 1-1) dzieli się na dwie części：wyświetlacz LCD i przyciski funkcyjne.
Rys.1-1
Wyświetlacz cyfrowy składa się z 6 sekcji cyfrowych używanych do ustawiania wszystkich
parametrów. Panel ma 14 przycisków używanych do wyświetlania kluczowych funkcji (otwartych lub nie).
Cześć przycisków ma podświetlenie LED. Tabela 1 pokazuje funkcje każdego przycisku.
Tabela 1: Poniżej znajdują się instrukcje dotyczące każdego przycisku：
Nr Wygląd Opis
1
Przycisk funkcji：Potwierdź działanie lub użyj innego przycisku.
2
Przycisk cyklu：Zmień pozycję parametru przy zmianie parametru；
3
Przycisk plus: Zwiększa wartość parametru o 1
4
Przycisk startu fastrygowania wstecznego：Runda pojedynczego startu fastrygowania
wstecznego; podwójny start fastrygowania wstecznego; kwadratowy start wstecz i zamknięcie
startu fastrygowania wstecznego. LED 2 na górze przycisku pokazuje bieżący status.
5
przycisk końca fastrygowania wstecznego：Runda pojedynczego końca fastrygowania
wstecznego; podwójny koniec fastrygowania wstecznego; kwadratu końca fastrygowania w tył i
zamknięcie końca fastrygowania w tył. LED 2 na górze przycisku pokazuje bieżący status.
第 1 页 共 16 页
