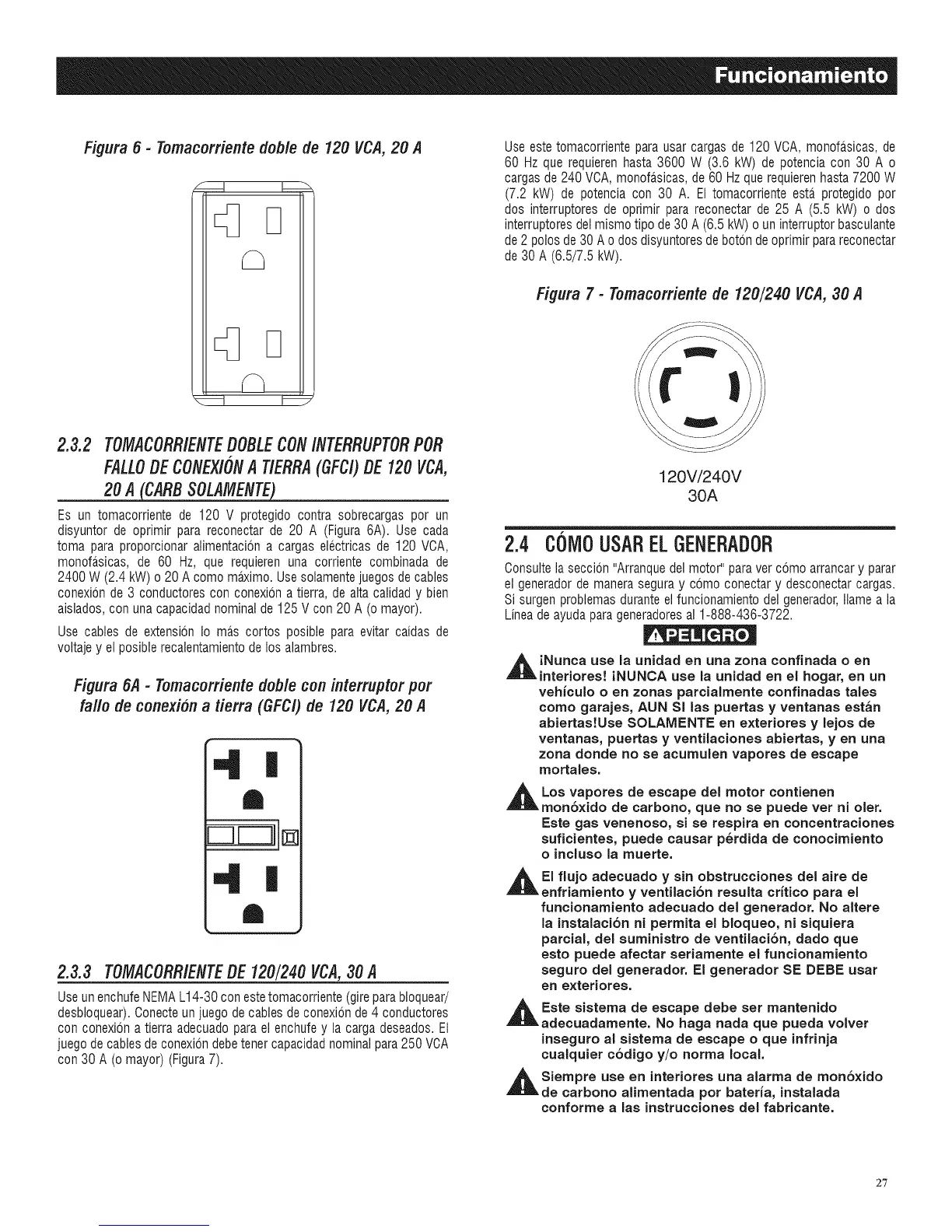

Figura 6 - Tomacorriente doble de 120 VCA, 20 A
Use este tomacorriente para usar cargas de 120 VOA, monofasicas, de
60 Hz que requieren hasta 3600 W (3.6 kW) de potencia con 30 A o
cargasde 240 VCA,monofasicas,de 60 Hz querequierenhasta7200 W
(7.2 kW) de potencia con 30 A. El tomacorriente esta protegido por
dos interruptores de oprimir para reconectar de 25 A (5.5 kW) o dos
interruptoresdel mismo tipo de 30 A (6.5 kW) o uninterruptor basculante
de2 polos de30 A o dosdisyuntoresdeborondeoprimir parareconectar
de 30 A (6.5/7.5 kW).
Figura 7 - Tomacorriente de 120/240 VCA, 30 A
2.3.2 TOMACORRIENTEOOBLECON/NTERRUPTORPOR
FALLODECONEZiONA TIERRA(GFCl)DE 120 I/CA,
20 A_(CARBSOLAMENTE)
Es un tomacorriente de 120 V protegido contra sobrecargas por un
disyuntor de oprimir para reconectar de 20 A (Figura 6A). Use cada
toma para proporcionar alimentaci6n a cargas electricas de 120 VCA,
monofasicas, de 60 Hz, que requieren una corriente combinada de
2400 W (2.4 kW) o 20 A como maximo. Usesolamentejuegos de cables
conexi6n de 3 conductores con conexi6n a tierra, de alta calidad y bien
aislados, con una capacidad nominalde 125 V con 20 A (o mayor).
Use cables de extension Io mas cortos posible para evitar caidas de
voltajey el posible recalentamientodelos alambres.
Figura 6A - Tomacorriente doble con interruptor por
ratio de conexion a tierra (GFCl) de 120 VCA, 20 A
2.3.3 TOMACORRIENTEDE 120/240 VC&30 A
UseunenchufeNEMAL14-30 conestetomacorriente(gireparabloquear/
desbloquear).Conecteunjuego decables de conexionde4 conductores
con conexiona tierra adecuadopara el enchufe y la carga deseados.El
juego decables deconexiondebetener capacidadnominalpara 250 VCA
con 30 A (o mayor) (Figura7).
12OV/24OV
3OA
2.4 C6MOUSARELGENERADOR
Oonsultela seccion"Arranquedelmotor" paraver como arrancary parar
el generadorde manera seguray como conectar y desconectar cargas.
Si surgen problemasduranteel funcionamiento del generador,Nameala
Linea deayudapara generadoresal 1-888-436-3722.
,_iNunca use la unidad en una zona confinada o en
interiores! iNUNCA use la unidad en el hogar, en un
vehfculo o en zonas parcialmente confinadas tales
como garajes, AUN SI las puertas y ventanas est_n
abiertas!Use SOLAMENTE en exteriores y lejos de
ventanas, puertas y ventilaciones abiertas, yen una
zona donde no se acumulen vapores de escape
mortales.
,_Los vapores escape motor
de del contienen
mon6xido de carbono, que no se puede vet ni oler.
Este gas venenoso, si se respira en concentraciones
suficientes, puede causar p_rdida de conocimiento
o incluso la muerte.
,_EI adecuado sin obstrucciones del aire de
flujo
y
enfriamiento y ventilaci6n resulta crftico para el
funcionamiento adecuado del generador. No altere
la instalaci6n ni permita el bloqueo, ni siquiera
parcial, del suministro de ventilaci6n, dado que
esto puede afectar seriamente el funcionamiento
seguro del generador. El generador SE DEBE usar
en exteriores.
,_ Este sistema de debe mantenido
escape
set
adecuadamente. No haga nada que pueda volver
inseguro al sistema de escape o que infrinja
cualquier cSdigo y/o norma local.
,_1 Siempre interiores alarma de monSxido
use eft EIRa
de carbono alimentada pot baterfa, instalada
conforme alas instrucciones del fabricante.
