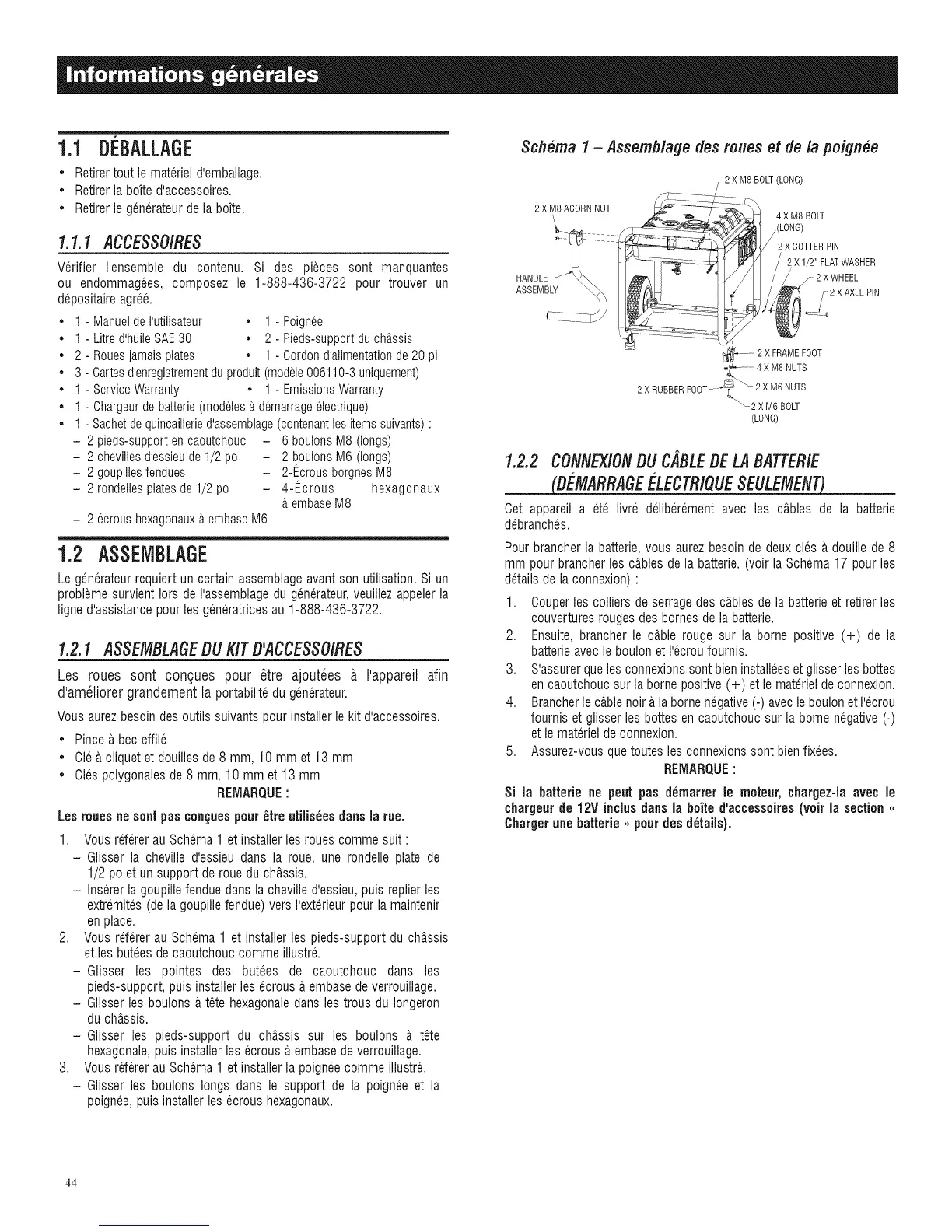

1.1 DEBALLAGE
• Retirertout le materiel d'emballage.
• Retirerla boite d'accessoires.
• Retirerle gGnerateurdela boTte.
1.1.1 ACCESSOIRES
Verifier I'ensemble du contenu.
ou endommagees, composez le
d@ositaire agree.
• 1 Manuelde I'utilisateur •
• 1 Litred'huileSAE30
• 2 Rouesjamaisplates •
Si des pieces sont manquantes
1-888-436-3722 pour trouver un
1 - Poignee
2 - Pieds-supportduch_.ssis
1 - Cordond'aiimentationde20 pi
• 3
• 1
• 1
• 1
- 2 pieds-supportencaoutchouc -
- 2 chevillesd'essieude1/2 pc -
- 2 goupillesfendues
- 2 rondellesplatesde 1/2 pc -
Cartesd'enregistrementduproduit(modde006110-3uniquement)
ServiceWarranty • 1 - EmissionsWarranty
Chargeurde batterie(moddesa.demarrage61ectrique)
Sachetdequincailleried'assemblage(contenantles itemssuivants):
6 boulonsM8 (longs)
2 boulonsM6 (longs)
2-t_crousborgnesM8
4-t_crous hexagonaux
a.embaseM8
- 2 ecroushexagonauxa.embaseM6
1.2 ASSEMBLAGE
Le genGrateurrequiert un certain assemblageavantson utilisation. Si un
probleme survient Iors de I'assemblagedu genGrateur,veuillez appelerla
ligned'assistancepour les genGratricesau 1-888-436-3722.
1.2.1 ASSEMBLAGEDU KITD'ACCESSOIRES
Les roues sont con(}ues pour _tre ajoutees a I'appareil afin
d'am_liorer grandement la portabilite du gGnerateur.
Vous aurezbesoin des outils suivantspour installerle kit d'accessoires.
• Pincea_bec effile
• Clea_cliquet etdouilles de 8 mm, 10 mm et 13 mm
• Clespolygonales de 8 mm, 10 mm et 13 mm
REIVIARQUE:
Lesrouesne soul pas conguespour 6ire ulilisees dans la rue.
1. VousrefGrerau Schema1 et installerles rouescomme suit :
- Glisser la cheville d'essieu dans la roue, une rondelle plate de
1/2 pc et un support deroue du ch__ssis.
- Insererla goupille fenduedans la cheville d'essieu,puis replier les
extremitGs(de la goupillefendue) vers I'exterieurpour la maintenir
enplace.
2. Vous rGfererau Schema 1 et installer les pieds-support du ch_.ssis
et les buteesde caoutchouccomme illustre.
-Glisser les pointes des butees de caoutchouc darts les
pieds-support,puis installer les ecrous a embase de verrouillage.
- Glisserles boulons a.tCtehexagonaledartsles trous du Iongeron
du ch__ssis.
- Glisser les pieds-support du chassis sur les boulons a t_te
hexagonale,puis installer les ecrous a.embasede verrouillage.
3. VousrGfererau Schema1 et installerla poigneecomme illustre.
- Glisser les boulons longs darts le support de la poignee et la
poignee,puisinstaller les ecrous hexagonaux.
Schema 1 - Assemblage des roues et de la poignee
2 XM8BOLT(LONG)
2 XM8ACORNNUT
ASSEMBLY
4 X M8 BOLT
,(LONG)
2 X COTTER PIN
2 X I/2" FLATWASHER
2 X WHEEL
2 X AXLE PIN
_-'_ ....... 2 X FRAME FOOT
_,'_ 4XM8NUTS
2 X RUBBER FOOT---_ _ 2 XM6 NUTS
2 XM6BOLT
(LONG)
1.2.2 CONNEXIONDU CABLEDELA BATTERIE
_D_'MARRAGE_'LECTRIQUESEULEMENT_
Cet appareil a ere livre ddiberement avec les c_.bles de la batterie
debranches.
Pourbrancher la batterie,vous aurezbesoin de deux cles a douille de 8
mm pour brancherles c_bles dela batterie. (voirla Schema 17 pour les
detailsde la connexion) '
1. Couperles colliers de serragedes c_bles de la batterie et retirerles
couverturesrouges des bornes de la batterie.
2. Ensuite, brancher le c_ble rouge sur la borne positive (+) de la
batterieavecle boulon et I'ecroufoumis.
3. S'assurerqueles connexionssont bieninstalleeset glisserles bottes
en caoutchoucsur la borne positive (+) et le materielde connexion.
4. Brancherle c__blenoir a la bornenegative(-) avecle boulonet I'ecrou
fournis et glisser les bottes encaoutchouc sur la borne negative (-)
et le materielde connexion.
5. Assurez-vousque toutesles connexionssont bien fixees.
REIVIARQUE:
Si la batterie ne peut pas demarrer le muteur, chargez-la avec le
chargeurde 12V inclus dans la boite d'accessoires (volt la section ,<
Chargerunebatterie ,>pour des details).
44
