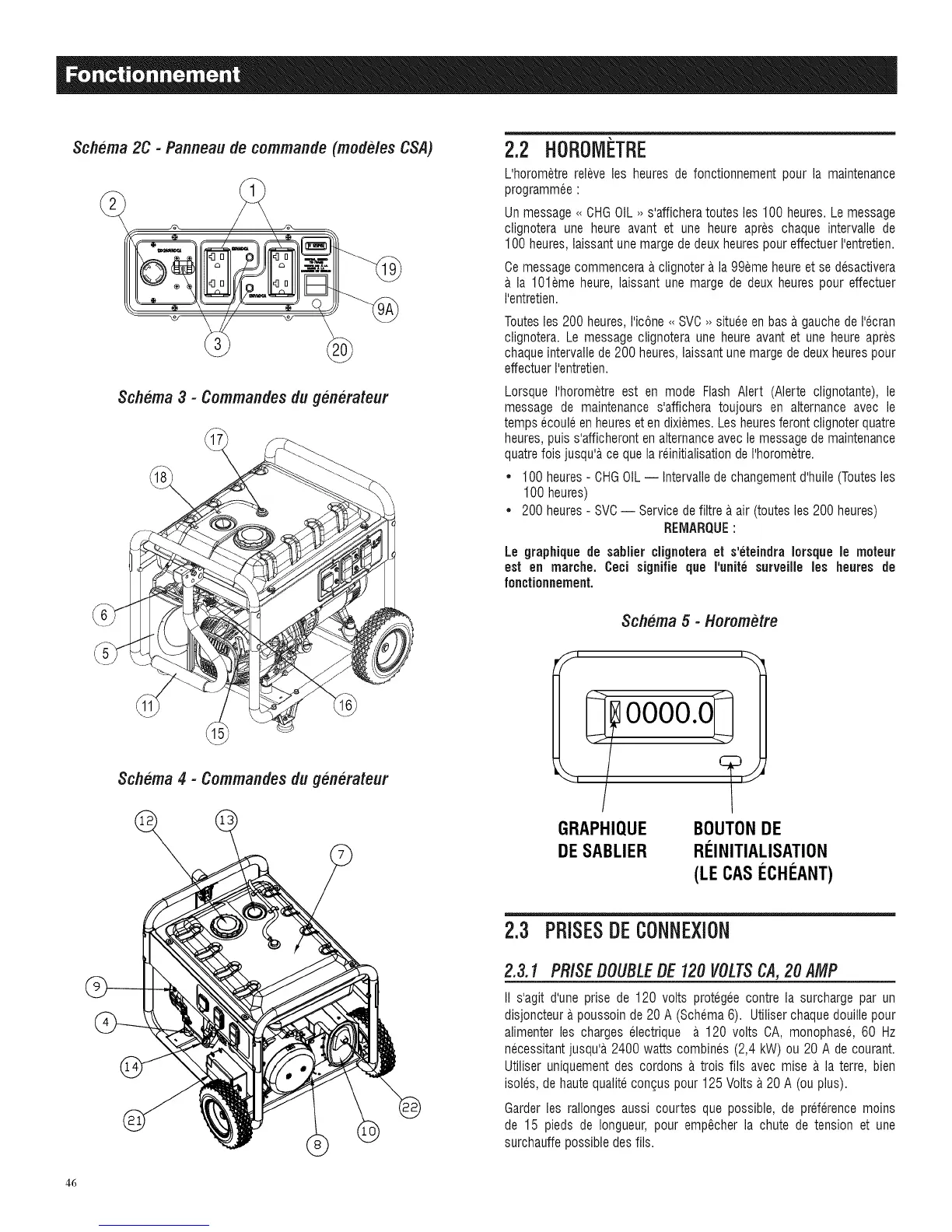

3chema20 - Panneaude commande(modeles03A)
Sch@.ma3 - Commandesdug@.n@.rateur
Sch@.ma4 - Commandesdug@.n@.rateur
2.2 HOBOMf:TBE
L'hoFometFerelevelesheuresde fonctionnementpourlamaintenance
programmee:
Un message <<CHGOIL>>s'afficheratoutes les 100 heures. Lemessage
clignotera une heure avant et une heure apres chaque intervalle de
100 heures, laissantune margede deuxheures pour effectuerI'entretien.
Oemessagecommenceraa clignoter a la 99eme heureet se desactivera
D.la 101eme heure, laissant une marge de deux heures pour effectuer
I'entretien.
Toutesles 200 heures, I'ic6ne<<SVO>>situee enbas a gauchede I'ecran
clignotera. Le message clignotera une heure avant et une heureapres
chaqueintervallede 200 heures, laissantune margede deuxheurespour
effectuerI'entretien.
Lorsque I'horometre est en mode Flash Alert (Alerte clignotante), le
message de maintenance s'affichera toujours en alternance avec le
tempsecoul6 enheuresetendixiemes.Lesheuresferont clignoter quatre
heures,puiss'afficheront enalternanceavecle message de maintenance
quatrefois jusqu'a_ce que la reinitialisationde I'horometre.
• 100 heures- OHGOIL--Intervalle de changementd'huile(Toutesles
100 heures)
• 200 heures- SV6-- Service de filtre D.air (toutes les 200 heures)
REIVIARQUE:
Le graphique de sablier clignotera et s'eteindra Iorsque le moleur
est en marche. Ceci signifie que I'unile surveille les heures de
fonctionnement.
Sch@.ma5 - Horometre
GRAPHIQUE
DE SABLIER
0000.0
BOUTONDE
RI_INITIALISATION
(LE CAS I_CHI_ANT)
2.3 PRISESDECONNEXION
2.3.1 PRISEDOUBLEDE 120VOLTSCA,20 AMP
II s'agit d'une prise de 120 volts protegee contre la surcharge par un
disjoncteura poussoinde 20 A (Schema6). Utiliser chaquedouillepour
alimenter les charges electrique a 120 volts OA, monophase, 60 Hz
necessitantjusqu'a 2400 watts combines (2,4 kW) ou 20 A de courant.
Utiliser uniquement des cordons D.trois ills avec mise a la terre, bien
isoles,de hautequalite congus pour 125 Volts D.20 A (ou plus).
Garder les rallonges aussi courtes que possible, de pref6rence moins
de 15 pieds de Iongueur, pour emp_cher la chute de tension et une
surchauffe possibledes ills.
46
