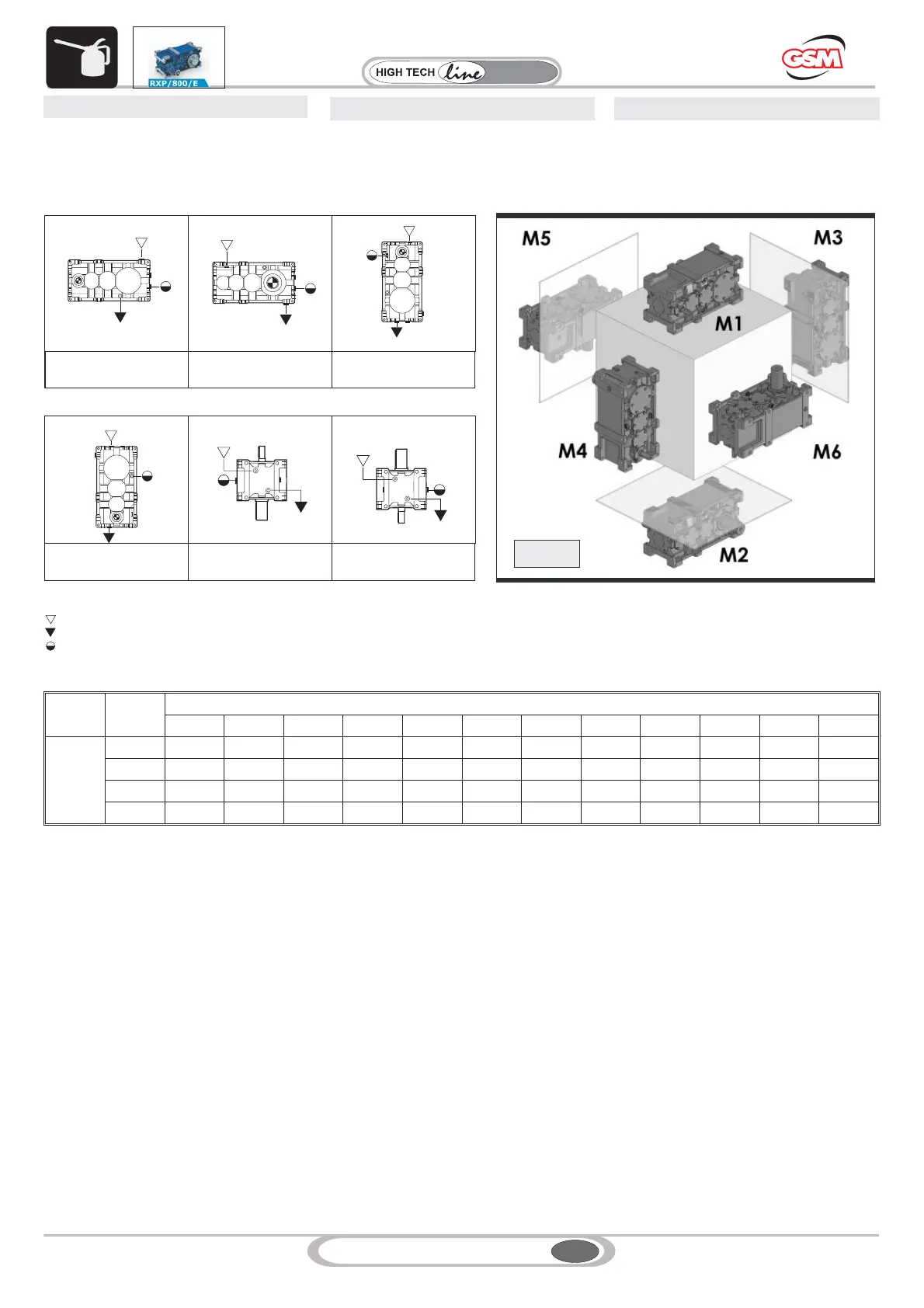

8.5 Mounting positions RXP 800 LIFT8.5 Posizioni di montaggio RXP 800 LIFT
8.5 Einbaulagen RXP 800 LIFT
Quantità di lubrificante / Lubricant Quantity / Schmiermittelmenge (l)
802 804 806 808 810 812 814 816 818 820 822 824
RXP3
M1 - M2 3.9 5.5 7.6 11 15 21 29 41 58 81 113 158
M3 8.1 11 15 22 32 44 62 87 125 175 246 345
M4 6.6 9.2 13 18 26 36 50 71 102 144 201 285
M5 - M6 5.1 7.3 10 14 20 28 40 56 79 111 156 218
Le quantità di olio sono approssimative;
per una corretta lubrificazione occorre fare
riferimento al livello segnato sul riduttore.
Oil quantities specified in the table are
approximate; to ensure correct lubrication,
please refer to the level mark on the gear
unit.
Bei den Ölmengenangaben handelt es
sich um annähernde Werte; für den Erhalt
einer korrekten Schmierung muss Bezug
auf den am Getriebe gekennzeichneten
Füllstand genommen werden.
L’esecuzione grafica rappresentata è la A.
Per le altre esecuzioni grafiche vedere sezione POSIZIONI MONTAGGIO.
The shown version is A.
To see further alternatives please refer to section MOUNTING POSITIONS.
Die graphisch dargestellte Version ist A.
Für die anderen Versionen siehe EINBAULAGEN.
Mounting positionsPosizioni di montaggio
Einbaulagen
8. LUBRIFICAZIONE
8. LUBRICATION
8. SCHMIERUNG
Carico / Filler plug/ Einfüllschraube
Scarico / Drain plug / Ablassschraube
Livello / Level plug / Füllstandanzeige
M1 M2
M3
M4
M5
M6
A
