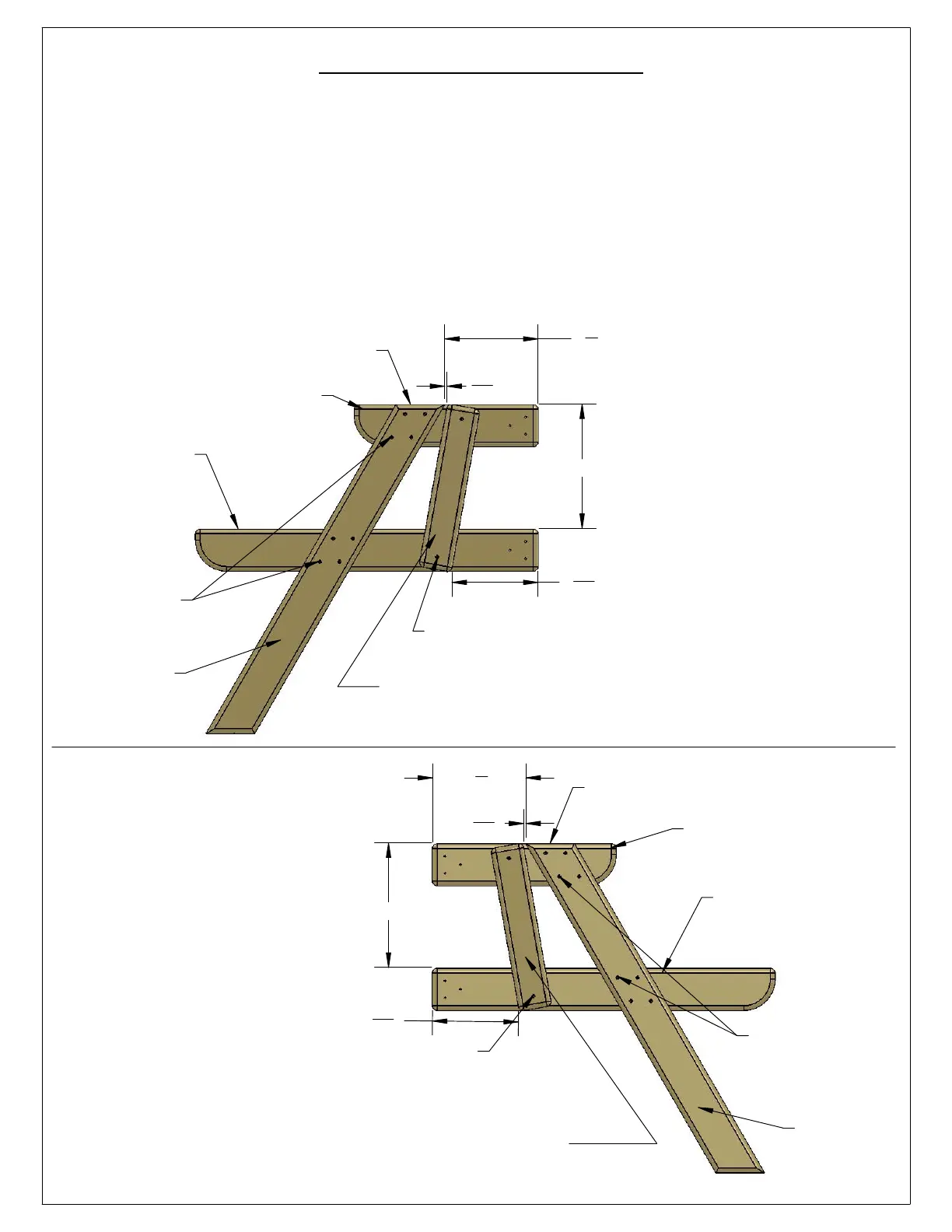

LEFT SIDE ASSEMBLY
PICNIC TABLE SLAT TO THE SUPPORTS WITH TWO #8 X 2" WOOD SCREWS.
1: LOCATE TWO 2 X 4 X 14-3/4" PT TOP SUPPORTS, TWO 2 X 4 X 27-1/2" PT SEAT SUPPORTS, TWO 2 X 4 X 32-1/2" PT LEGS AND
TWO 5/4 X 3 X 13-1/4" PICNIC TABLE SLATS.
2: FOR THE LEFT SIDE ASSEMBLY, PLACE A 2 X 4 X 14-3/4" PT TOP SUPPORT AND A 2 X 4 X 27-1/2" PT SEAT SUPPORT PARALLEL
TO ONE ANOTHER. PLACE A 2 X 4 X 32-1/2" PT LEG ON TOP AT THE 7-1/2" DIMENSION. THE TOP OF THE PT LEG SHOULD BE
FLUSH TO THE TOP OF THE PT TOP SUPPORT. ATTACH THE PT LEG TO THE SUPPORTS WITH #8 X 2-1/2" WOOD SCREWS.
3: FOR THE RIGHT SIDE ASSEMBLY, PLACE A 2 X 4 X 14-3/4" PT TOP SUPPORT AND A 2 X 4 X 27-1/2" PT SEAT SUPPORT
PARALLEL TO ONE ANOTHER. PLACE A 2 X 4 X 32-1/2" PT LEG ON TOP AT THE 7-1/2" DIMENSION. THE TOP OF THE PT LEG
SHOULD BE FLUSH TO THE TOP OF THE PT TOP SUPPORT. ATTACH THE PT LEG TO THE SUPPORTS WITH #8 X 2-1/2" WOOD
SCREWS.
4: PLACE THE PICNIC TABLE SLAT NEXT TO THE PICNIC TABLE LEG FOR EACH ASSEMBLY BELOW. LEAVE A 3/16" GAP BETWEEN
THE TOP OF THE SLAT AND THE LEG. USE THE 6-15/16" DIMENSION TO LOCATE THE BOTTOM END OF THE SLAT. FASTEN THE
RIGHT SIDE ASSEMBLY
STEP 57: PICNIC TABLE
PICNIC TABLE SLAT
PT TOP SUPPORT
2 X 4 X 14-3/4"
TOP OF PIECES SHOULD BE FLUSH HERE
2 X 4 X 27-1/2"
PT SEAT SUPPORT
2 X 4 X 32-1/2"
PT LEG
#8 X 2-1/2"
WOOD SCREW
5/4 X 3 X 13-1/4"
#8 X 2" WOOD SCREW
16
15
6"
"
10"
2
7
1
3
16
"
PT LEG
2 X 4 X 32-1/2"
2 X 4 X 14-3/4"
PT TOP SUPPORT
2 X 4 X 27-1/2"
PT SEAT SUPPORT
TOP OF PIECES SHOULD BE FLUSH HERE
PICNIC TABLE SLAT
#8 X 2-1/2"
WOOD SCREW
5/4 X 3 X 13-1/4"
#8 X 2" WOOD SCREW
3
"
16
"
10"
2
7
1
6
15
16
"
