30
如果刀架妨碍了推辊的设置，松开左侧和右侧介质设置杆，并
缓慢移开刀架。从两侧轻轻握住刀架。从不同位置握住刀架，
或者强行移动刀架，可能导致刀架损坏。
本部分介绍切割纸张介质的步骤。
有关操作的详情，请参阅《使用说明书》。

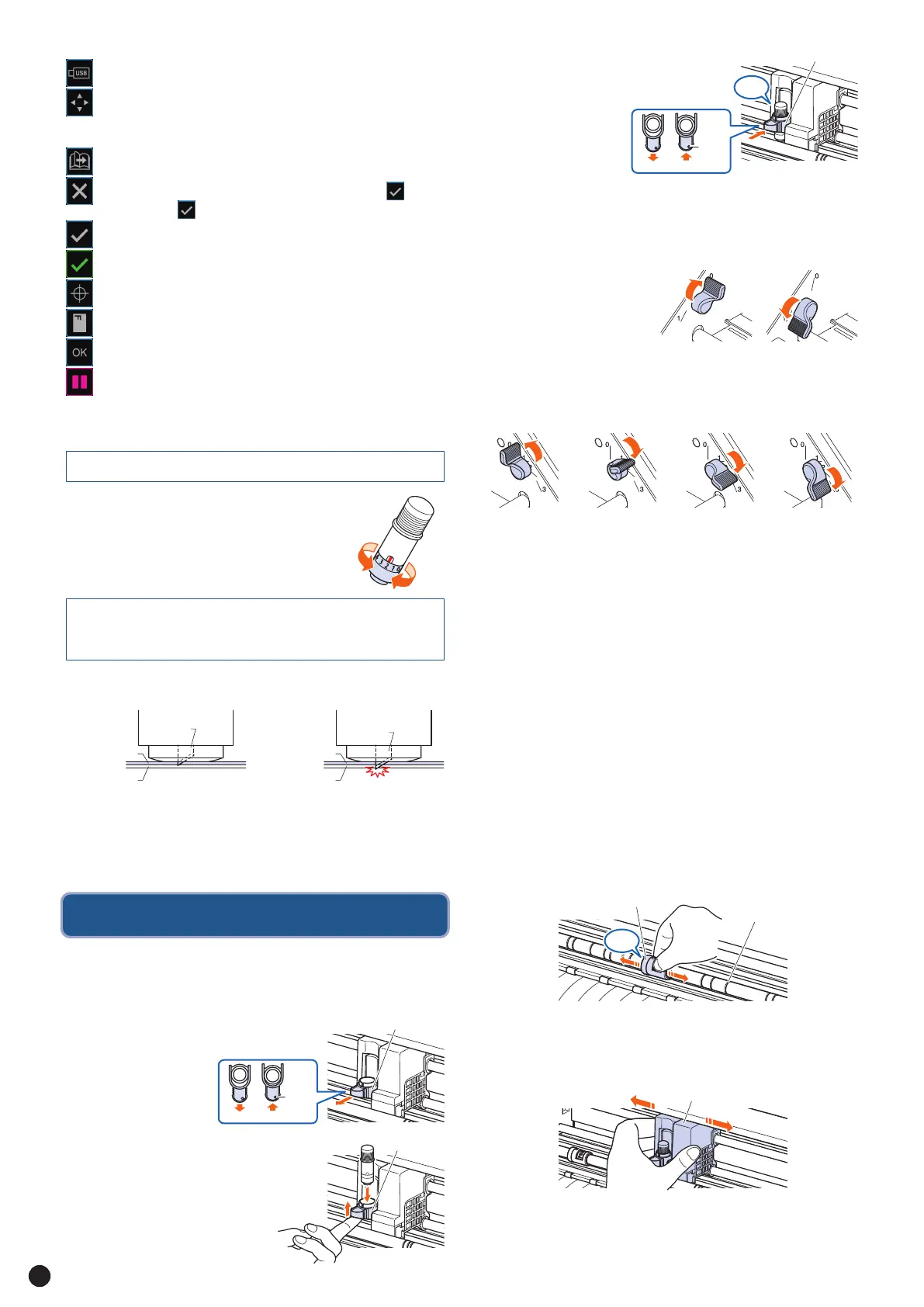

设置切割笔
1. 拉动锁杆，以打开锁。
2. 握住刀架，同时将切刀笔插入刀架中。
3. 推动锁定杆直到听到咔嗒声，固定住
切刀笔。确认锁定指示器变为变成白
色。
设置介质设置控制杆
有关操作的详情，请参阅《使用说明书》
设置介质设置控制杆 - 左
将左侧介质设置控制杆
设置到锁定位置，以借助左
侧推辊固定住介质。
设置介质设置控制杆 - 右
右侧介质设置控制杆有三档锁定位置。锁定位置取决于介质宽
度。将右侧介质设置杆 (1,2,3) 移到正确的位置。
设置推辊
调整左侧和右侧推辊的位置，以适应介质的宽度。将左侧和右
侧推辊压住介质的两侧边缘。
移动推辊
要移动推辊，需抬起介质设置控制杆，并松开推辊。使用手指按
压“PUSH”键，然后将推辊移至左侧或右侧，同时按下推辊的
“PUSH”键。如果“PUSH”键处于难以被按压的位置，旋转
压杆后使其可以轻松按下。
当推辊到达所需位置时，松开“PUSH”键，并将其在定位槽中
放置到位，直至发出咔嗒声。
设置推辊后，稍稍向左右移动，而不必按下“PUSH”键，检查
其在定位槽中是否安装到位。
操作手册
推辊
定位槽
发出咔嗒声
锁杆
锁杆
锁定指
示器
锁定解锁
发出咔嗒声
锁杆
锁定指
示器
锁定解锁
介质宽度和锁定位置
锁定 1: A4 / 8.5”/ 220mm / B4 / 11”/ A3
锁定 2: 12”/ 320mm / A3+ / 承载薄片 / B3 / 15”/A2
锁定 3: 17”/ 500mm / 20”
“USB”键 将菜单切换到USB 储存器中切割。
方向键：用于将画面切换到方向设置。
其他键
“页面”键：用于转换到同一层级的下一页。
“退出”键：用于退出当前画面。当在屏幕上显示 (确认)
之前点击 (确认),将会退出屏幕并不设置项目.
“确认”键：用于确认设置。
“执行”键：用于执行设置。
“原点”键：用于配置绘图的原点。
“切割区域”键：用于显示已加载完成的介质切割区域。
“OK”键：用于在通过方向键移动刀具后确认刀具的位置。
“暂停”键：暂停 切割操作。
松开
锁定 1
锁定 2
锁定 3
松开
锁定
刀架
可通过旋转切刀笔尖调整刀片深度。
将数字与红线对齐，以调整刀片深度。将更大的
数字与红线对齐会增加刀片深度。 每个数字对
应的刀片深度增量或减量大约为 0.1mm。刀片
深度可以调整到最大约 1mm。
【警告】 处 理 切 刀 刀 片 时 务 必 小 心 ，以 免 割 到 手
【警告】 刀尖未伸出时（0），切勿顺时针旋转刀尖帽（直至 10）。
同样，刀尖伸出 1mm 时（10），切勿逆时针旋转刀尖帽
（直至 0）。任何此类操作均可能损坏切刀笔。
调整刀片深度，以确保不穿透基材。
模切时，务必使用承载薄片。
塑料纸片
基材
切刀刀片
可以
切刀刀片
塑料纸片
基材
不可以
刀片深度调整参考和注意事项
切刀笔准备
