Dobladora Cuadrangular 854
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
32
Operación (continuación)

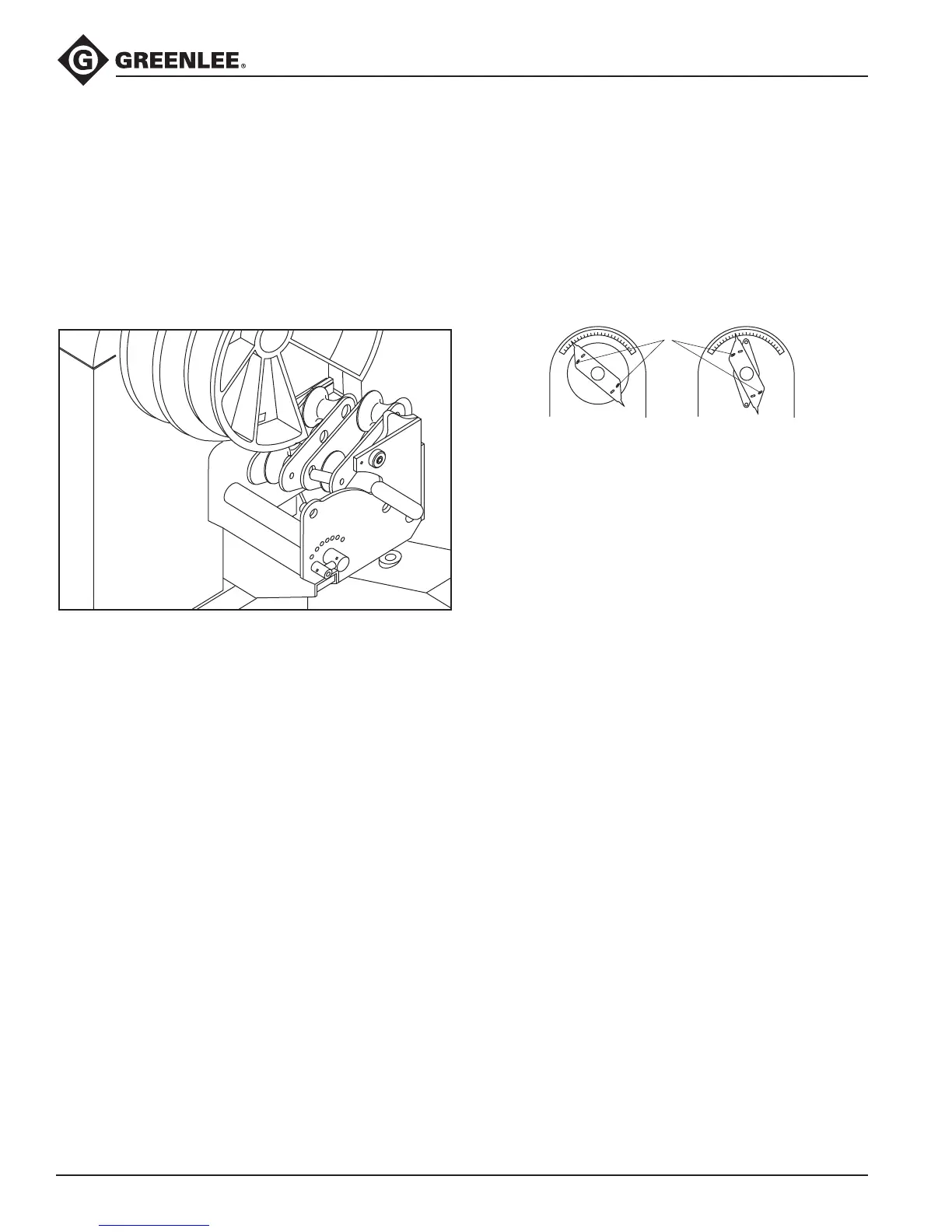

AJUSTE DE LA COMPRESIÓN
Cuando doble tubería portacables de aluminio rígido,
IMC o EMT de 1-1/2 pulg. a 2 pulg., el soporte de rodillo
deberá estar acoplado de manera que el rodillo soporte
la tubería portacables; la presión contra la tubería
portacables es la “compresión”. Colocar el brazo de
ajuste de la compresión a la posición vertical (oricio del
centro) brindará la cantidad de compresión necesaria
para la mayoría de las tuberías portacables IMC o EMT
de 1-1/2 pulg. a 2 pulg.
Debido a las variaciones en la tubería portacables,
el ajuste normal podría proporcionar demasiada o muy
poca compresión.
Si al doblarse, la tubería portacables es difícil de
cargar o desarrolla marcas laterales en exceso, la
compresión ha sido ajusta demasiado alta.
Si la tubería portacables desarrolla una forma ovalada
o arrugas en exceso, la compresión ha sido ajusta
demasiado baja.
Para cambiar la cantidad de compresión:
1. Aoje el tornillo del brazo de ajuste.
2. Gire el brazo de ajuste una posición en sentido
contrario a las manillas del reloj para AUMENTAR
la compresión o una posición en el sentido de las
manillas del reloj para DISMINUIR la compresión.
Aviso: Disminuya la compresión tres ajustes cuando
doble tubería portacables de aluminio rígido.
3. Alinee el brazo de ajuste con uno de los oricios y
apriete el tornillo.
El cambio de la compresión podría afectar la precisión
del plegado. Si los señalizadores son inexactos luego
de cambiar la compresión, consulte la sección Precisión
de los Señalizadores”.
•
•
PRECISIÓN DE LOS SEÑALIZADORES
Aviso: Los señalizadores deben ajustarse mientras las
zapatas se encuentren en la dobladora.
1. Aoje los dos tornillos de jación.
2. Mueva el señalizador.
3. Apriete los tornillos.
Tornillos
de fijación
