Greenlee 854 - Glosario de Plegado Ilustrado

Dobladora Cuadrangular 854
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
33
back-to-back bend
plegado contiguo — cualquier plegado en forma de U formado por dos plegados para-
lelos de 90° con una sección recta de tubería portacables o tubo entre los plegados.
center-to-center distance
distancia centro a centro — la distancia entre los plegados sucesivos que
conforman una compensación o silla de tres plegados.
developed length
longitud desarrollada — la longitud real del tubo que será doblado; consulte
distancia “d” en la ilustración a la izquierda.
gain
ganancia — la diferencia entre la distancia de línea recta
(a + a) y la distancia radial más corta, (d) donde:
θ = ángulo de plegado
r = el radio de plegado de eje longitudinal de la zapata de plegado
kick
desviación — plegado sencillo menor de 90°
leg length
longitud de la pata — la distancia desde el extremo de una sección recta de la
tubería portacables o tubo hasta el plegado; medida desde el extremo hasta el
borde exterior de la tubería portacables o tubo.
offset bend
plegado de compensación — dos plegados opuestos con el mismo grado de
plegado; utilizado para esquivar un obstáculo.
offset height
altura de compensación — la distancia entre las dos patas de un plegado de
compensación, medida de forma perpendicular a las dos patas; conocido también
como cantidad de compensación o profundidad de compensación.
rise
elevación — la distancia desde el extremo de una sección recta de la tubería
portacables o tubo hasta el plegado; medida desde el extremo hasta el eje longitu-
dinal de la tubería portacables o tubo. Conocido también como codo o saliente.
saddle
silla — una combinación de tres o cuatro plegados; utilizado para esquivar un
obstáculo.
shrink
contracción — la cantidad de tubería portacables “que se pierde” cuando se
tiende un plegado de compensación trabajando hacia un obstáculo; consulte la
explicación bajo “Plegado de Compensación” en este manual.
springback
resistencia al doblez — la cantidad, medida en grados, que una tubería portacables
o tubo tiende a enderezarse luego de ser doblada.

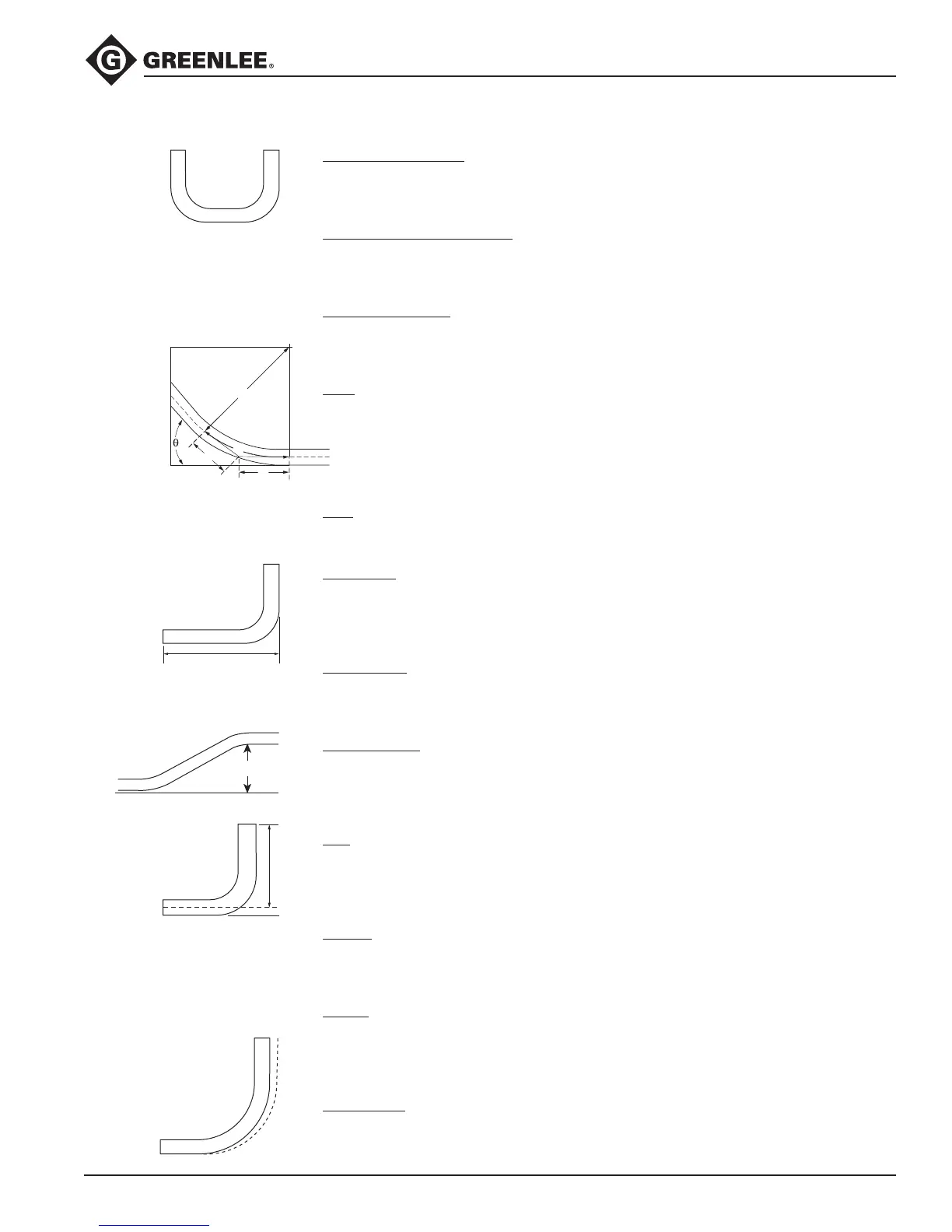

Glosario de Plegado Ilustrado
a
a
d
r
Offset Height
