Greenlee 854 - Instructions de Cintrage

Cintreuse Multiple 854
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
56

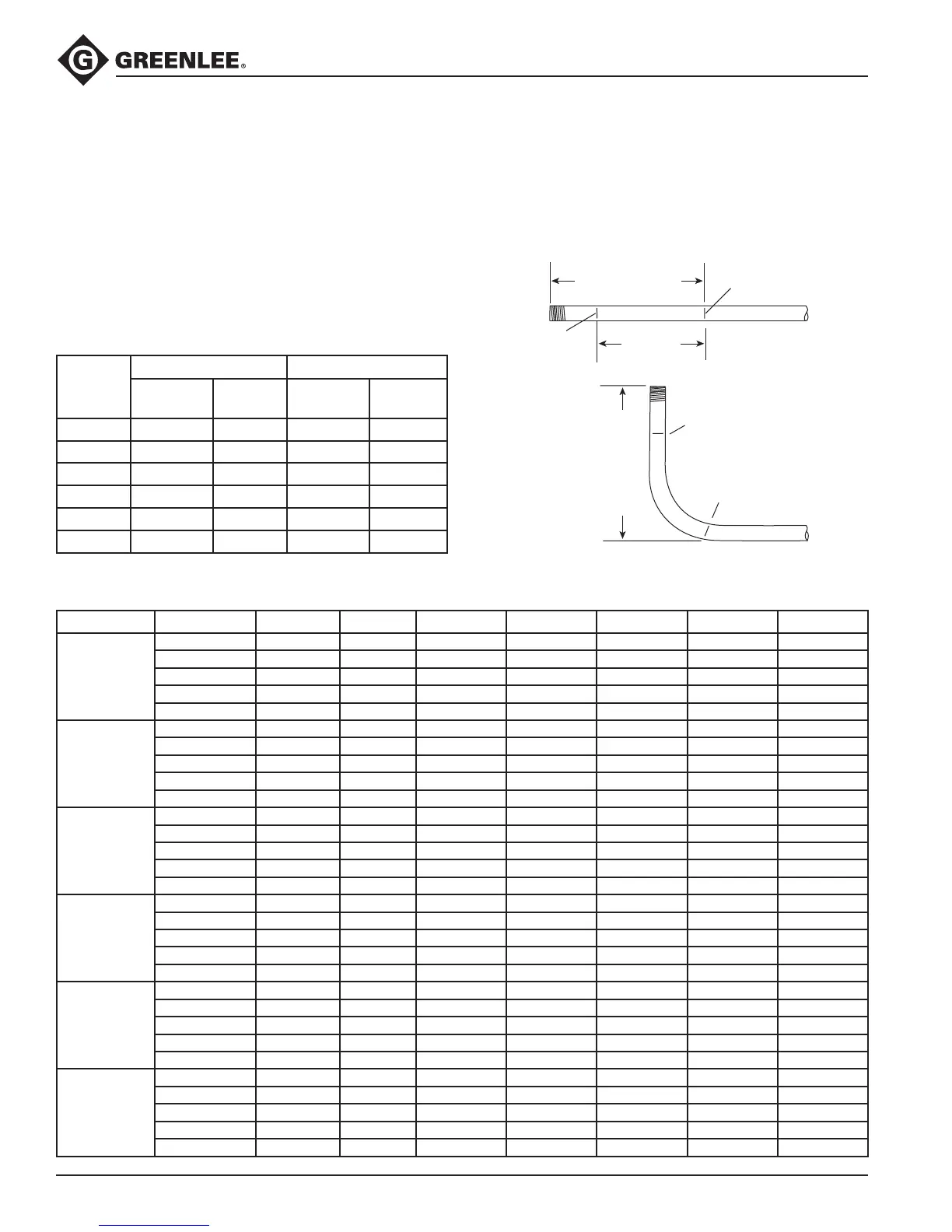

Instructions de cintrage
Cintrages uniques (tubes et coudes)
1. Mesurer la longueur de l’extrémité coudée requise.
2. Se reporter à Extrémité coudée minimale, dans le tableau
des déductions. La longueur requise doit égaler ou
dépasser la longueur minimale de l’extrémité coudée.
3. Mesurer et marquer la longueur de l’extrémité coudée sur
le tube. Ceci est la marque de la longueur de l’extrémité
coudée. Soustraire la déduction de cette marque et inscrire
une nouvelle marque. C’est la marque de cintrage 1.
Tableau des déductions
Diamètre
du tube
EMT IMC / Rigide
Déduction
Coude
minimum
Déduction
Coude
minimum
1/2" 7-1/2 9-1/2 7-1/2 9-1/2
3/4" 9 11 9 11
1" 11 13 11 13
1-1/4" 13-5/8 15-5/8 13-5/8 15-5/8
1-1/2" 14-7/8 16-7/8 14-7/8 16-7/8
2" 16-3/8 18-3/8 16-1/8 18-1/8
4. Aligner la marque de cintrage 1 avec le rebord avant du
crochet et cintrer le tube.
Remarque : Lorsque l’opérateur appuie sur « UNLOAD », le
tube peut se redresser de quelques degrés. Compenser par un
surcintrage, tel qu’illustré dans le tableau des Echelles.
LONGUEUR DU COUDE
LONGUEUR DU COUDE
MARQUE DE
LONGUEUR
DU COUDE
MARQUE DE
LONGUEUR
DU COUDE
MARQUE DE
CINTRAGE 1
DEDUCTION
MARQUE DE
CINTRAGE 1
Diamètre du tube Type de tube Départ (0°) 15° 22-1/2° 30° 45° 60° 90°
1/2"
EMT 1 16-1/2 24 31-1/2 46-1/2 61-1/2 91-1/2
IMC 2-1/2 17-1/2 25-1/2 33 48 63-1/2 93-1/2
RIG 1 16-1/2 24 31-1/2 46-1/2 61-1/2 91-1/2
AL 1 16 23-1/2 31 46-1/2 61-1/2 91-1/2
PVC 1-1/2 16-1/2 24 31-1/2 46-1/2 61-1/2 91-1/2
3/4"
EMT 1 16 24 31-1/2 46-1/2 62 92-1/2
IMC 1 16-1/2 24 31-1/2 47 62 92-1/2
RIG 1/2 15-1/2 23 30-1/2 45-1/2 60-1/2 90-1/2
AL 1/2 15-1/2 23-1/2 31 46 61-1/2 92
PVC 0 15 22-1/2 30 45 60 90
1"
EMT 0 15 22-1/2 30 45-1/2 60-1/2 90-1/2
IMC 2 17 24-1/2 32 47 62 92-1/2
RIG 1 16 23-1/2 31 46 61 91
AL 1/2 15-1/2 23-1/2 31 46 61-1/2 91-1/2
PVC 1/2 15-1/2 23 30-1/2 45-1/2 60-1/2 90-1/2
1-1/4"
EMT 1 16 23-1/2 31-1/2 46-1/2 61-1/2 92
IMC 2 17-1/2 25 32-1/2 47-1/2 62-1/2 92-1/2
RIG 1 16 23-1/2 31 46 60-1/2 90-1/2
AL 1-1/2 16-1/2 24 31-1/2 46-1/2 61-1/2 91-1/2
PVC 1/2 15-1/2 23 30-1/2 45-1/2 60-1/2 90-1/2
1-1/2"
EMT 1 16 24 31-1/2 46-1/2 61-1/2 92
IMC 2 17 25 32-1/2 47-1/2 63 93-1/2
RIG 0 15 22-1/2 30 45 60 90-1/2
AL 1 16 23-1/2 31 46 61-1/2 91-1/2
PVC 1/2 16 23-1/2 31 46 61 91
2"
EMT 1/2 15 22-1/2 30 45 59-1/2 89
IMC 3-1/2 18-1/2 26 33-1/2 48-1/2 63-1/2 94
RIG 1 16 23-1/2 31 45-1/2 60-1/2 90-1/2
AL 2 17 24-1/2 32 47 61-1/2 91-1/2
PVC 2 17 24-1/2 31-1/2 46-1/2 61-1/2 91-1/2
Tableau de lecture des échelles — Angle du surcintrage résultant d’un redressement (en degrés)
