Cintreuse Multiple 854
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
57

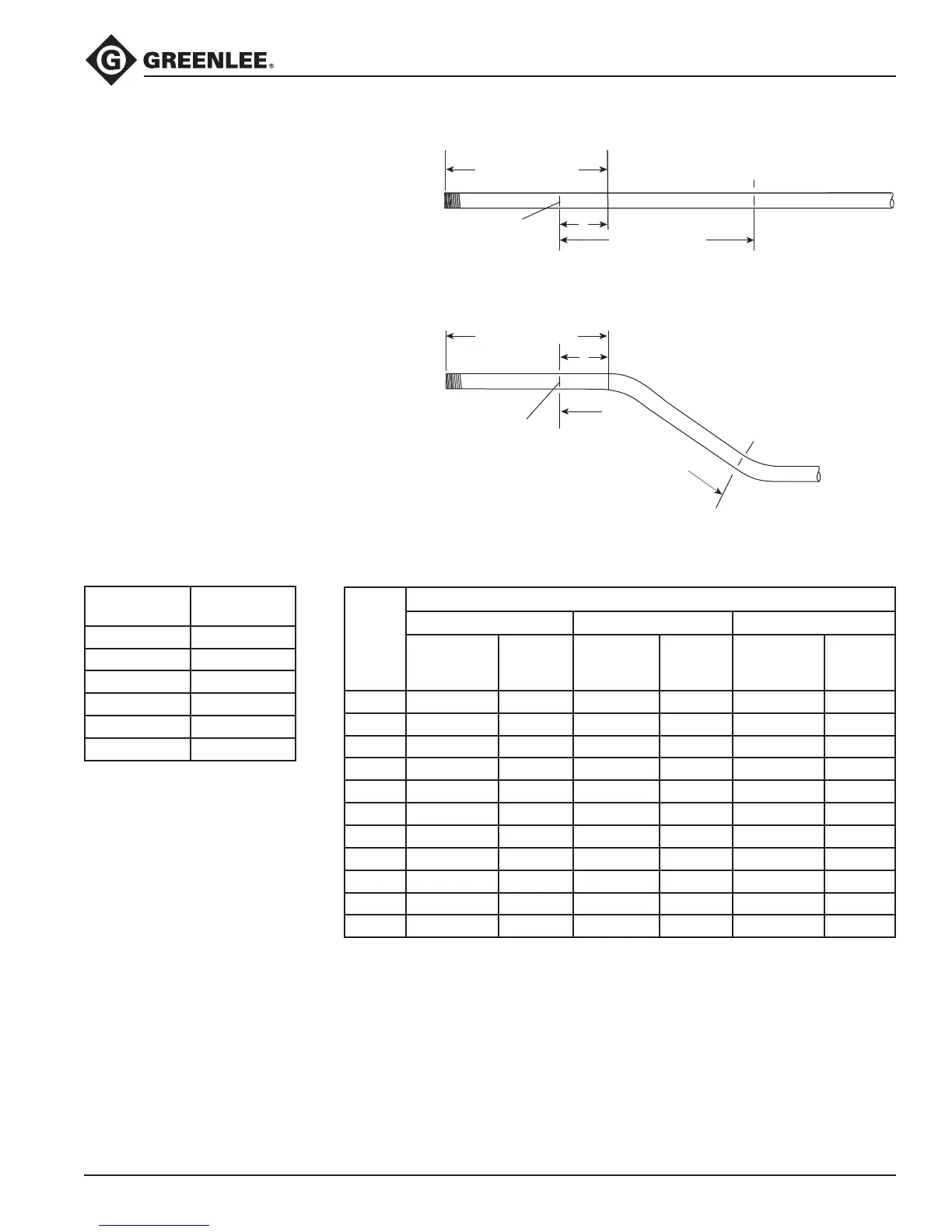

Décalages
1. Mesurer la hauteur et la longueur d’un
obstacle. Sélectionner l’angle à utiliser.
2. Se reporter au tableau X pour la dimen-
sion X et au tableau des décalages pour
la distance de centre à centre.
Remarque : Si la distance de centre à
centre n’est pas indiquée, la calculer en
utilisant les multiplicateurs indiqués dans
le tableau des décalages.
3. Marquer le tube tel qu’illustré.
4. Insérer le tube dans la cintreuse. Aligner
la marque de cintrage 1 avec le rebord
avant du crochet et cintrer le tube.
5. Sans retirer le tube de la cintreuse, aligner
la marque 2 de cintrage avec le rebord
avant du crochet et faire pivoter le tube
de 180°. Effectuer le deuxième cintrage.
Instructions pour le cintrage (suite)
Tube
Diamètre
X
1/2" 2-1/2
3/4" 3-1/16
1" 3-1/16
1-1/4" 4
1-1/2" 4-3/4
2" 4-3/4
Décalage
Finished Angle
15° 30° 45°
Diamètre
maximum
du tube
Centre à
centre
Diamètre
maximum
du tube
Centre à
centre
Diamètre
maximum
du tube
Centre à
centre
2 3/4 7-3/4
4 1-1/2 15-7/16 3/4 7-15/16
6 2 23-3/16 1 11-15/16 1/2 8-5/16
8 2 30-7/8 1-1/2 15-15/16 1 11-1/16
10 2 38-5/8 2 19-15/16 1-1/4 13-13/16
12 2 46-3/8 2 23-15/16 1-1/2 16-5/8
14 2 54-1/16 2 27-15/16 2 19-7/16
16 2 61-13/16 2 31-15/16 2 22-1/4
18 2 69-9/16 2 35-15/16 2 25-1/16
20 2 77-1/4 2 39-15/16 2 27-15/16
22 2 85 2 43-15/16 2 30-3/4
Tableau des X Tableau des décalages
C
E
N
T
R
E
A
C
E
N
T
R
E
MARQUE DE
CINTRAGE 1
MARQUE DE
CINTRAGE 1
MARQUE DE
CINTRAGE 2
MARQUE DE
CINTRAGE 2
DEBUT DU CINTRAGE
DEBUT DU CINTRAGE
CENTRE A CENTRE
X
X
