Greenlee 854 - Instrucciones de Plegado

Dobladora Cuadrangular 854
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
34

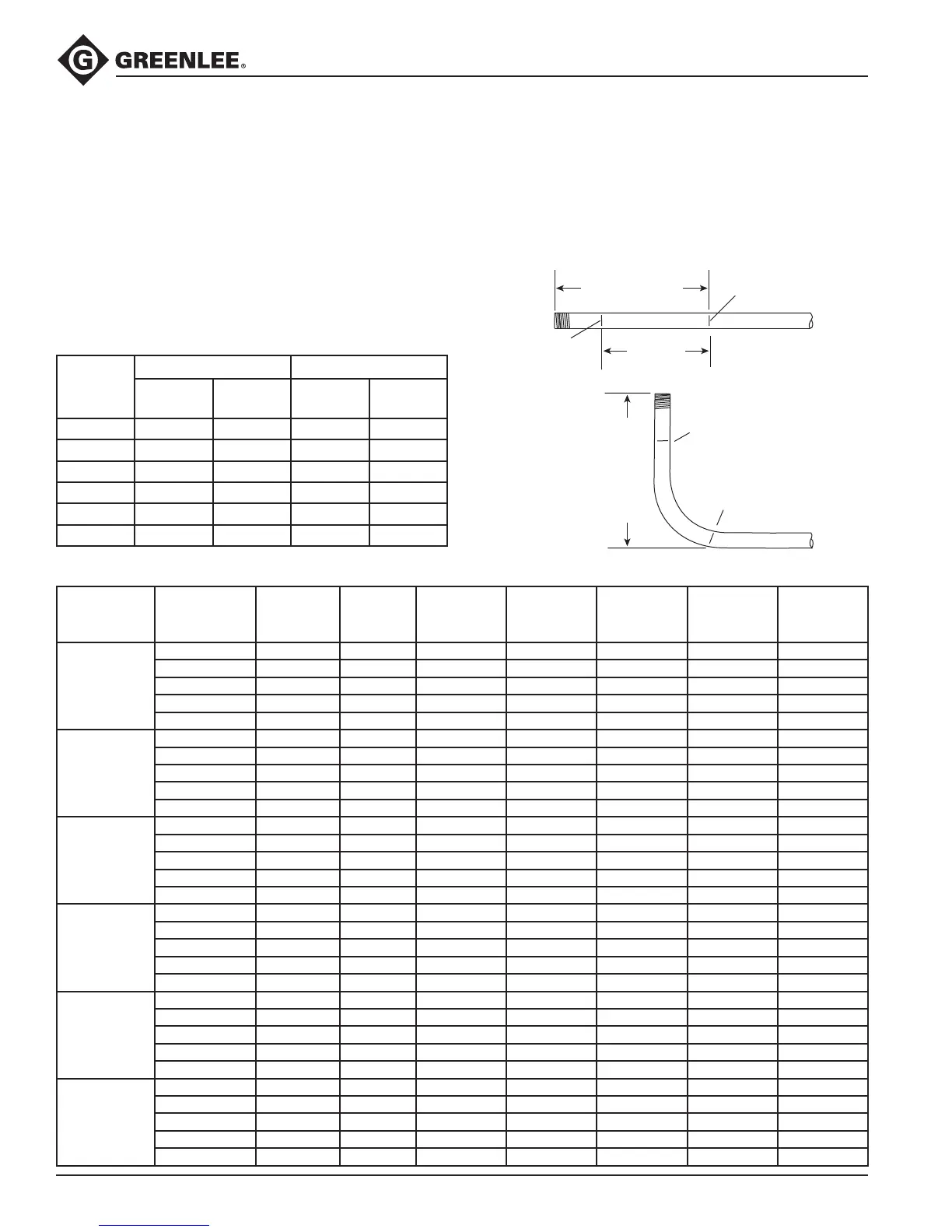

Instrucciones de Plegado
Plegados Sencillos (Codos y Desviaciones)
1. Mida la longitud del codo necesario.
2. Consulte el Codo Mínimo en la Tabla de Deducción.
El codo necesario debe ser igual o más largo que el
Codo Mínimo.
3. Mida y marque la longitud del codo en la tubería
portacables. Esta es la Marca de la Longitud del
Codo. Reste la Deducción de esta marca y haga
una marca nueva. Esta es la Marca de Plegado 1.
Tabla de Deducción
Tamaño de
la Tubería
Portacables
EMT IMC / Rigido
Deducción
Codo
Mínimo
Deducción
Codo
Mínimo
1/2" 7-1/2 9-1/2 7-1/2 9-1/2
3/4" 9 11 9 11
1" 11 13 11 13
1-1/4" 13-5/8 15-5/8 13-5/8 15-5/8
1-1/2" 14-7/8 16-7/8 14-7/8 16-7/8
2" 16-3/8 18-3/8 16-1/8 18-1/8
4. Alinee la Marca de Plegado 1 con el borde frontal
del gancho y doble la tubería portacables.
Aviso: Cuando el operador oprime “UNLOAD”, la tubería
portacables podría resistir el plegado y enderezarse unos
grados. Compense doblando unos grados más según se
muestra en la Tabla de Lectura de Escalas.
LONGITUD DEL CODO
LONGITUD DEL CODO
MARCA DE LA
LONGITUD
DEL CODO
MARCA DE LA
LONGITUD
DEL CODO
MARCA DE
DEDUCCIÓN 1
MARCA DE
DEDUCCIÓN 1
DEDUCCIÓN
Tamaño
de la Tubería
Portacables
Tipo de Tubería Inicio (0°) 15° 22-1/2° 30° 45° 60° 90°
1/2"
EMT 1 16-1/2 24 31-1/2 46-1/2 61-1/2 91-1/2
IMC 2-1/2 17-1/2 25-1/2 33 48 63-1/2 93-1/2
RIG 1 16-1/2 24 31-1/2 46-1/2 61-1/2 91-1/2
AL 1 16 23-1/2 31 46-1/2 61-1/2 91-1/2
PVC 1-1/2 16-1/2 24 31-1/2 46-1/2 61-1/2 91-1/2
3/4"
EMT 1 16 24 31-1/2 46-1/2 62 92-1/2
IMC 1 16-1/2 24 31-1/2 47 62 92-1/2
RIG 1/2 15-1/2 23 30-1/2 45-1/2 60-1/2 90-1/2
AL 1/2 15-1/2 23-1/2 31 46 61-1/2 92
PVC 0 15 22-1/2 30 45 60 90
1"
EMT 0 15 22-1/2 30 45-1/2 60-1/2 90-1/2
IMC 2 17 24-1/2 32 47 62 92-1/2
RIG 1 16 23-1/2 31 46 61 91
AL 1/2 15-1/2 23-1/2 31 46 61-1/2 91-1/2
PVC 1/2 15-1/2 23 30-1/2 45-1/2 60-1/2 90-1/2
1-1/4"
EMT 1 16 23-1/2 31-1/2 46-1/2 61-1/2 92
IMC 2 17-1/2 25 32-1/2 47-1/2 62-1/2 92-1/2
RIG 1 16 23-1/2 31 46 60-1/2 90-1/2
AL 1-1/2 16-1/2 24 31-1/2 46-1/2 61-1/2 91-1/2
PVC 1/2 15-1/2 23 30-1/2 45-1/2 60-1/2 90-1/2
1-1/2"
EMT 1 16 24 31-1/2 46-1/2 61-1/2 92
IMC 2 17 25 32-1/2 47-1/2 63 93-1/2
RIG 0 15 22-1/2 30 45 60 90-1/2
AL 1 16 23-1/2 31 46 61-1/2 91-1/2
PVC 1/2 16 23-1/2 31 46 61 91
2"
EMT 1/2 15 22-1/2 30 45 59-1/2 89
IMC 3-1/2 18-1/2 26 33-1/2 48-1/2 63-1/2 94
RIG 1 16 23-1/2 31 45-1/2 60-1/2 90-1/2
AL 2 17 24-1/2 32 47 61-1/2 91-1/2
PVC 2 17 24-1/2 31-1/2 46-1/2 61-1/2 91-1/2
Tabla de Lectura de Escalas—Ángulo demasiado doblado debido a la resistencia al doblez (en grados)
