Dobladora Cuadrangular 854
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
35
Compensaciones
1. Mida la altura y la longitud del obstáculo.
Seleccione el ángulo que se va a utilizar.
2. Consulte la Tabla X para la dimensión X, y
consulte la Tabla de Compensación para la
distancia centro a centro.
Aviso: Si no se muestra la distancia centro
a centro, calcúlela utilizando los multi-
plicadores que aparecen en la Tabla de
Compensación.

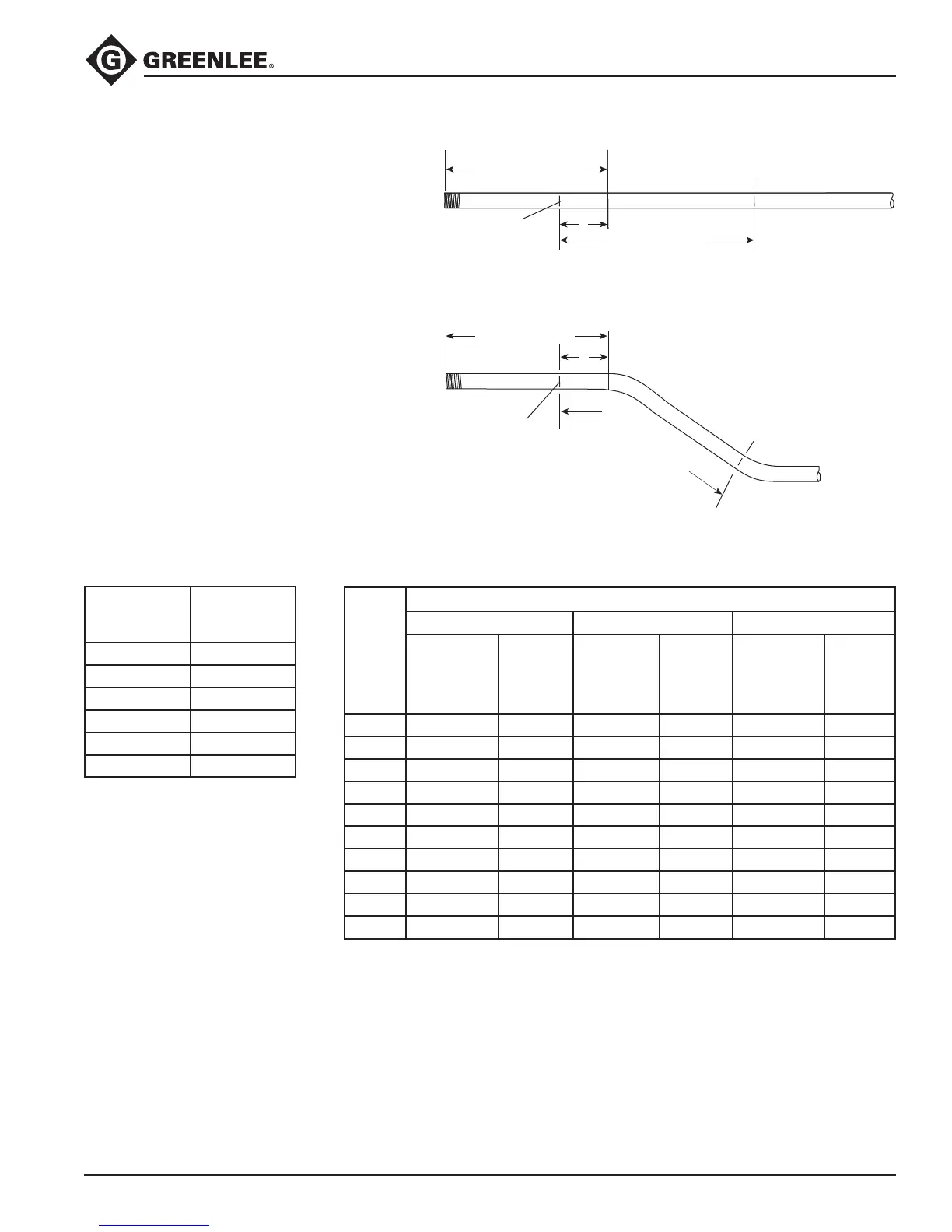

3. Haga una marca en la tubería portacables
tal como se muestra.
4. Introduzca la tubería portacables en la
dobladora. Alinee la Marca de Plegado 1
con el borde frontal del gancho y doble la
tubería portacables.
5. Sin retirar la tubería portacables de la
dobladora, alinee la Marca de Plegado 2
con el borde frontal del gancho y gire la
tubería portacables 180°. Haga el segundo
plegado.
Instrucciones de Plegado (continuación)
C
E
N
T
R
O
A
C
E
N
T
R
O
MARCA DE
PLEGADO 2
MARCA DE
PLEGADO 1
MARCA DE
PLEGADO 1
MARCA DE
PLEGADO 2
INICIO DEL PLEGADO
INICIO DEL PLEGADO
CENTRO A CENTRO
X
X
Tamaño
de la Tubería
Portacables
X
1/2" 2-1/2
3/4" 3-1/16
1" 3-1/16
1-1/4" 4
1-1/2" 4-3/4
2" 4-3/4
Compen-
sación
Ángulo Acabado
15° 30° 45°
Tamaño
Máximo de
la Tubería
Portacables
Centro
a Centro
Tamaño
Máximo de
la Tubería
Portacables
Centro
a Centro
Tamaño
Máximo de
la Tubería
Portacables
Centro
a Centro
2 3/4 7-3/4
4 1-1/2 15-7/16 3/4 7-15/16
6 2 23-3/16 1 11-15/16 1/2 8-5/16
8 2 30-7/8 1-1/2 15-15/16 1 11-1/16
10 2 38-5/8 2 19-15/16 1-1/4 13-13/16
12 2 46-3/8 2 23-15/16 1-1/2 16-5/8
14 2 54-1/16 2 27-15/16 2 19-7/16
16 2 61-13/16 2 31-15/16 2 22-1/4
18 2 69-9/16 2 35-15/16 2 25-1/16
20 2 77-1/4 2 39-15/16 2 27-15/16
Tabla X Tabla de Compensación
