Greenlee 854 - Identification; Spécifications

Cintreuse Multiple 854
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
50
Identification
Spécifications
Hauteur .............................................................................................. 1 200 mm (47 po)
Largeur .............................................................................................. 724 mm (28,5 po)
Profondeur ......................................................................................... 902 mm (35,5 po)
Masse/poids (cintreuse sans sabots ou support de rouleaux) ...............231 kg (510 lb)
Alimentation .................Circuit 120 V c.a., 20 A, protégé par un disjoncteur différentiel
Conditions de fonctionnement
Température (requise) ............................................................ 0 à 49 °C (32 à 120 °F)
Humidité relative .........................................................................................0 à 98 %
Capacité ............................................. tubes de 1/2 à 2 po, tuyau de nomenclature 40

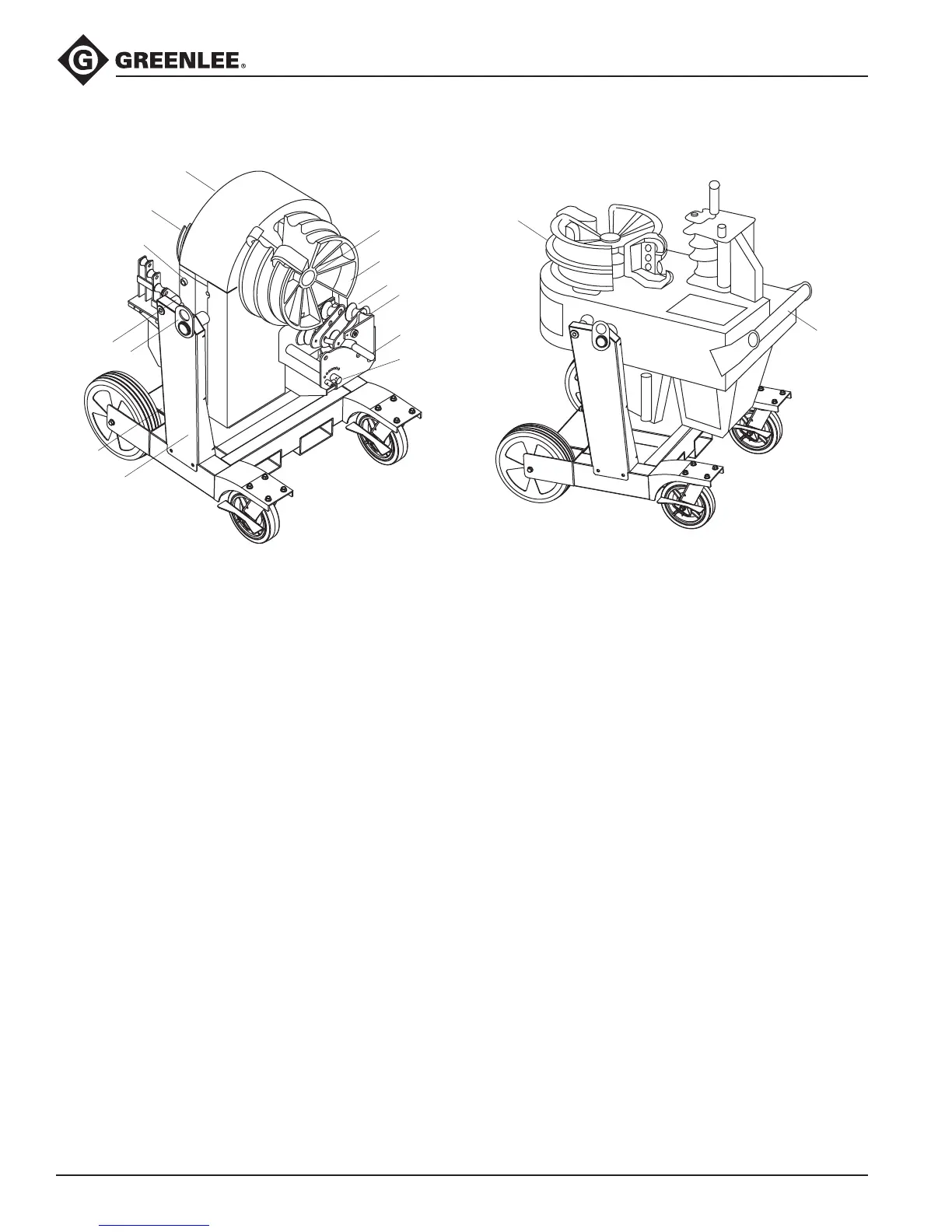

Cintreuse 854 pour tubes
1. Tête mécanique de la cintreuse
2. Sabot de cintrage pour 1/2 à 1-1/4 po
3. Interrupteur Marche/Arrêt et disjoncteur
4. Poignée de verrouillage du pivot de la
tête de la cintreuse
5. Anneaux de levage
6. Casier de rangement verrouillable
7. Cadre-support
8. Réglage à pression du support de rouleaux
9. Poignée d’accrochage du support de
rouleaux
10. Came de rétention du support de rouleaux
11. Support de rouleaux pour 1-1/2 à 2 po
12. Sabot de cintrage pour 1-1/2 à 2 po
13. Jonc du sabot
14. Poignée de transport
2
14
13
12
11
10
9
8
1
2
3
5
4
6
7
