Dobladora Cuadrangular 854
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
37

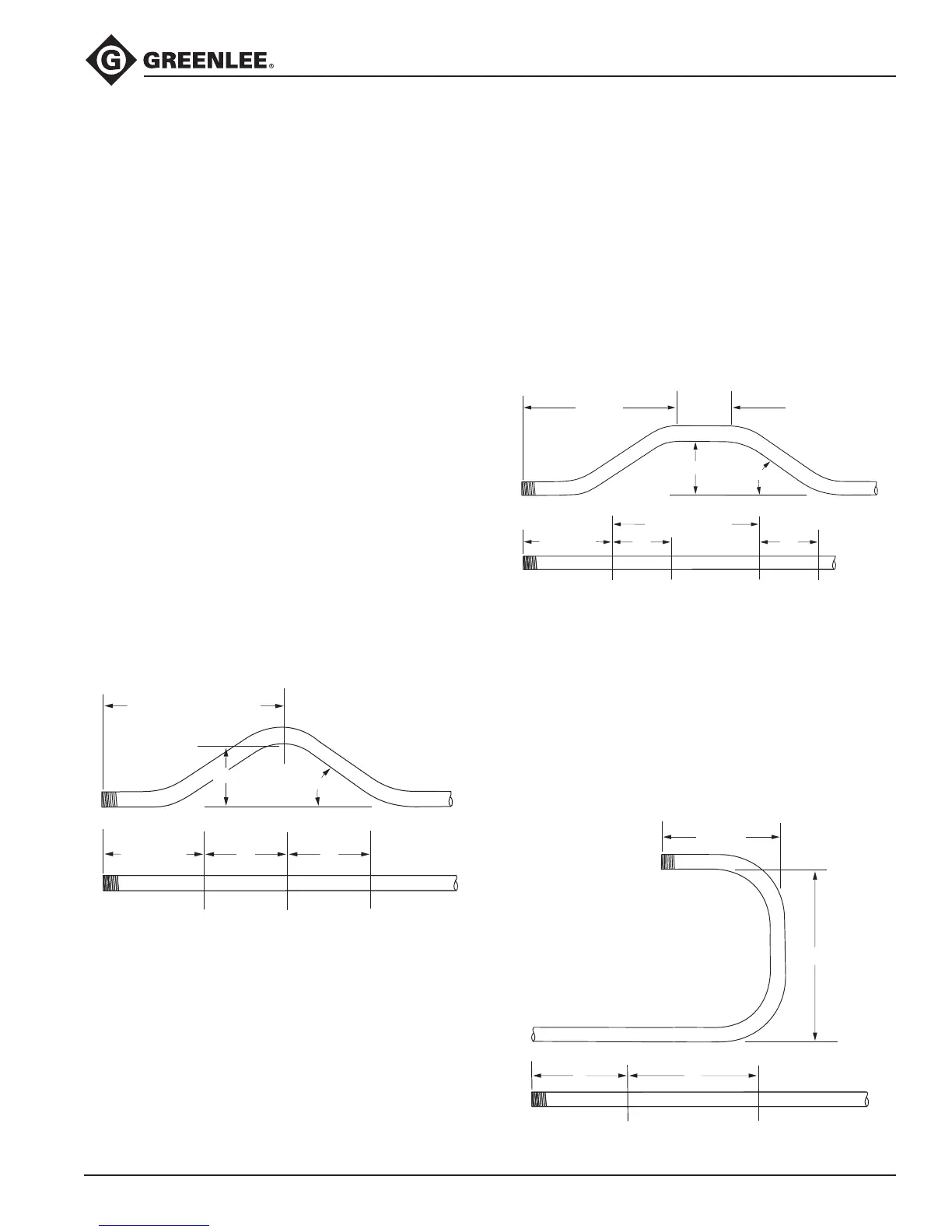

SILLA DE TRES PLEGADOS
Se utiliza una silla de tres plegados para enrutar la tubería
portacables alrededor del obstáculo. Para efectuar una
silla de tres plegados, se requieren tres plegados; el primer
y el tercer plegado son de igual grado; el segundo plegado
es dos veces dicho número de grados.
1. Seleccione el tamaño y tipo de tubería portacables.
Mida la altura del obstáculo y la distancia titulada
LONGITUD HACIA EL CENTRO. Determine el ángulo
que se va a utilizar.
Aviso: El “ángulo que se va a utilizar” es el primer y
el tercer plegado de la silla (no el segundo), tal como
se ilustra. Refiérase a este ángulo cuando busque
la información correspondiente en la Gráfica de
Información Especial sobre Plegado.
2. Encuentre la sección correspondiente de la Gráca de
Información Especial sobre Plegado.
3. En la la de la parte superior de la página, encuentre
la altura del obstáculo. Bajo la altura, encuentre las
dimensiones L1, L2 y Z correspondientes.
4. Haga una marca en la tubería portacables tal como
se muestra. Doble la tubería portacables:
Aviso: No retire la tubería portacables de la dobladora
luego de realizar el primer plegado. Avance la tubería
portacables hasta que la segunda marca de plegado
quede alineada con el borde frontal del gancho, gire la
tubería portacables 180° y realice el segundo plegado.
Luego avance la tubería portacables hasta la tercera
marca de plegado, gire la tubería portacables nueva-
mente 180° y realice el tercer plegado.
MARCA DE
PLEGADO 1
MARCA DE
PLEGADO 3
MARCA DE
PLEGADO 2
LONGITUD – Z
L1 L2
LONGITUD HACIA EL CENTRO
ÁNGULO
ALTURA
SILLA DE CUATRO PLEGADOS
1. Seleccione el tamaño y tipo de tubería portacables.
Mida las distancias tituladas LONGITUD, SECCIÓN
RECTA y ALTURA. Determine el ángulo que se va a
utilizar.
2. Encuentre la sección correspondiente de la Gráca de
Información Especial sobre Plegado.
3. Determine la altura del plegado tal como se muestra
en la ilustración. En la la de la parte superior de la
página, encuentre la altura. Bajo la altura, encuentre
las dimensiones L1 e Y correspondientes.
4. Haga una marca en la tubería portacables tal como se
muestra. Doble la tubería portacables:
MARCA DE
PLEGADO 1
MARCA DE
PLEGADO 3
MARCA DE
PLEGADO 4
MARCA DE
PLEGADO 2
LONGITUD – Z
L1 L1
ÁNGULO
ALTURA
LONGITUD
SECCIÓN
RECTA
L2 + SECCIÓN RECTA
PLEGADOS EN FORMA DE U
1. Seleccione el tamaño y tipo de tubería portacables. Mida
y marque las distancias tituladas ALTURA y LONGITUD.
2. Encuentre la sección correspondiente de la Gráca de
Información Especial sobre Plegado.
3. En la la de la parte superior de la página, encuentre
la altura de la ilustración. Bajo la altura, encuentre las
dimensiones L1 e Y correspondientes.
4. Haga una marca en la tubería portacables tal como se
muestra. Doble la tubería portacables:
MARCA DE
PLEGADO 1
MARCA DE
PLEGADO 2
Y L1
ALTURA
LONGITUD
Información Especial sobre Plegado (continuación)
