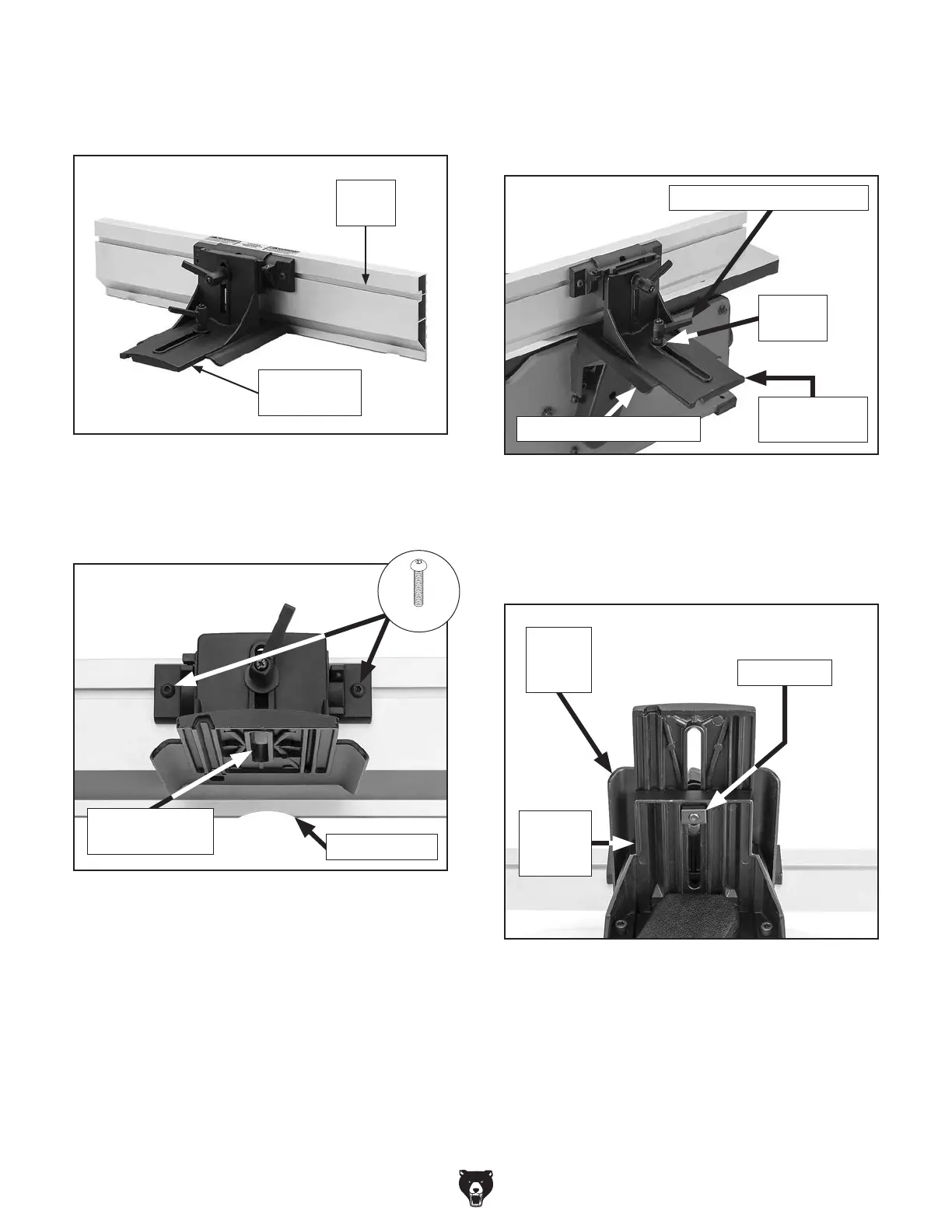

Figure 13. Fence slide lock handle and fender
washer inserted in center of brackets.
Figure 12. Fence cutout aligned with center of
fence slide bracket.
Figure 14. Square nut installed on fence slide
lock handle.
Figure 11. T-slot on rear side of fence.
x 2
-20-
Model G0945/G0946/G0947 (Mfd. Since 06/21)
4. Align fence cutout with center of fence slide
bracket, and tighten (2) button head cap
screws (see Figure 12) installed in Step 2.
Fence Slide
Bracket Center
Fence Cutout
5. Place fence slide bracket on fence support
bracket and insert fence slide lock handle
and 8mm fender washer through center of
brackets (see Figure 13).
Fence Slide Lock Handle
6. Install M8-1.25 square nut on fence slide lock
handle and tighten handle to lock in place
(see Figure 14).
Fence
Slide
Bracket
Fence
Support
Bracket
Square Nut
3. Install fence on fence slide bracket by insert-
ing (2) M6-1 T-slot nuts installed in Step 2 into
T-slot on rear side of fence (see Figure 11).
Fence
T-Slot
Fence Slide
Bracket
Fence
Slide Bracket
Fence Support Bracket
Fender
Washer
