204
Heringe anbringen. Nehmen Sie Ihren
Hammer und schlagen Sie die Kunstst-
offheringe fest in den Boden. Achten Sie
darauf, dass das Kabel beim Anbringen
der Heringe straff und damit völlig gerade
liegt.
Wenn Sie zur Ladestation zurückkommen,
ziehen Sie noch einmal etwa ein Meter
Kabel heraus, damit Sie zum Anschließen
genügend Kabel zur Verfügung haben
oder falls Sie irgendwo auf dem Rasen
Korrekturen vornehmen müssen.

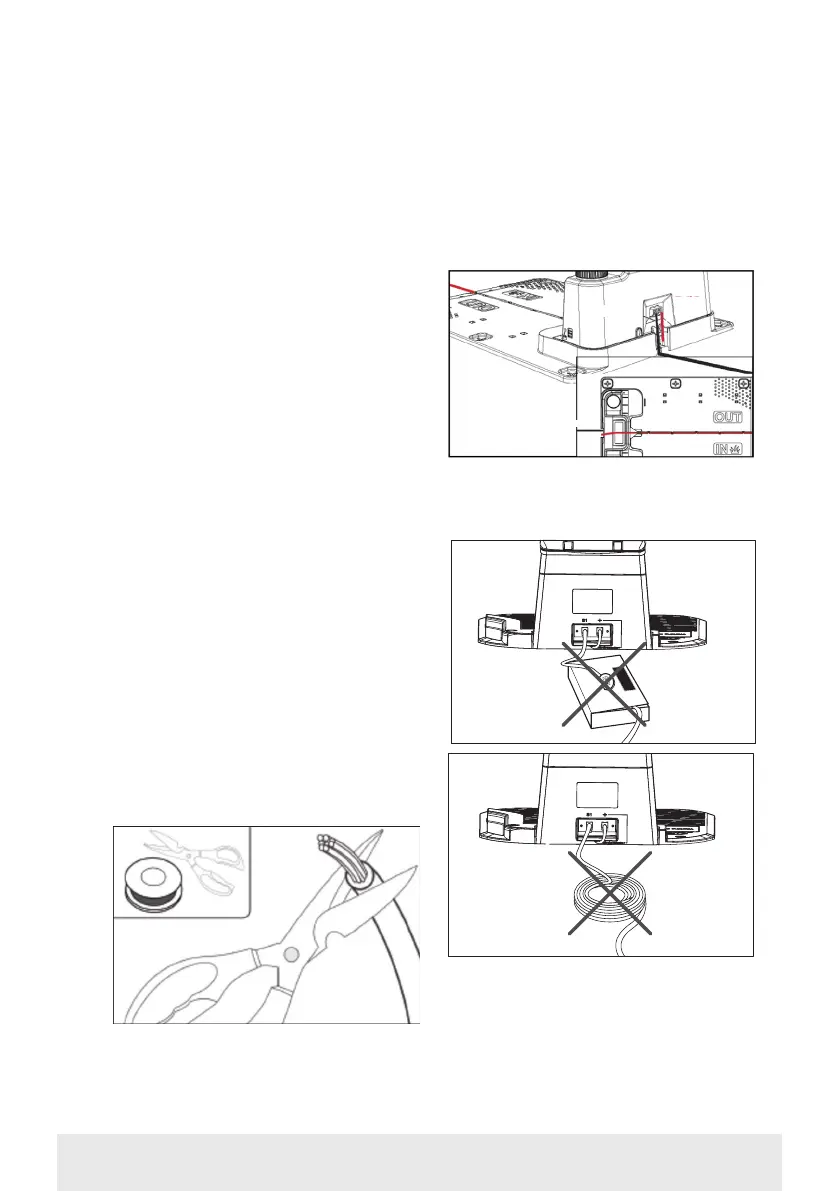

BEGRENZUNGSKABEL ANSCHLIESSEN
ACHTUNG: Vor der Auffahrtplatte zur
Ladestation muss ein Kabel von mind-
estens einem Meter Länge geradlinig
verlaufen.
Verlegen Sie das Kabel von vorne (zur
roten Kabeldurchführung) unter der
Auffahrtplatte und ziehen Sie es an der
Rückseite der Ladestation heraus.
Passen Sie die Länge des Kabels an und
schneiden Sie überschüssiges Kabel ab.
Vergewissern Sie sich, dass insgesamt
mindestens ein Meter zusätzliches Kabel
vorhanden ist, bevor Sie das überschüssi-
ge Kabel abschneiden.
Isolieren Sie 10mm von den Kabelenden
ab und ziehen Sie die Kunststoffisolierung
von den Kabelenden. Verwenden Sie dazu
eine Abisolierzange oder ein Messer. Acht-
en Sie auf Ihre Finger! Verdrehen Sie die
Metalldrähte des Kabels, sodass ein festes
Kabelende entsteht.
Jetzt kann das Begrenzungskabel ang-
eschlossen werden.
Schließen Sie das unter der Auffahrt-
platte verlaufende Begrenzungskabel
an den roten Anschluss an. Schließen
Sie das von hinten kommende Kabel
an den schwarzen Anschluss an. Wenn
der Roboter den Fehlercode „E1“ anzeigt,
sind die Anschlüsse, an denen das grüne
Begrenzungskabel befestigt ist, vertauscht
worden.
Überschüssiges Begrenzungskabel darf
nicht hinter der Ladestation abgelegt
werden.
Verbinderhülse bei Bruch oder Ver-
längerung des Kabels
Wenn Sie einen Bruch des Begrenzungsk-
abels reparieren oder das Kabel verlängern
müssen, verwenden Sie unbedingt eine
wasserdichte Verbinderhülse (Silikon-
muffe).
ROT
ROT
SCHWARZ
SCHWARZ
