Tuotteen yleiskatsaus 3

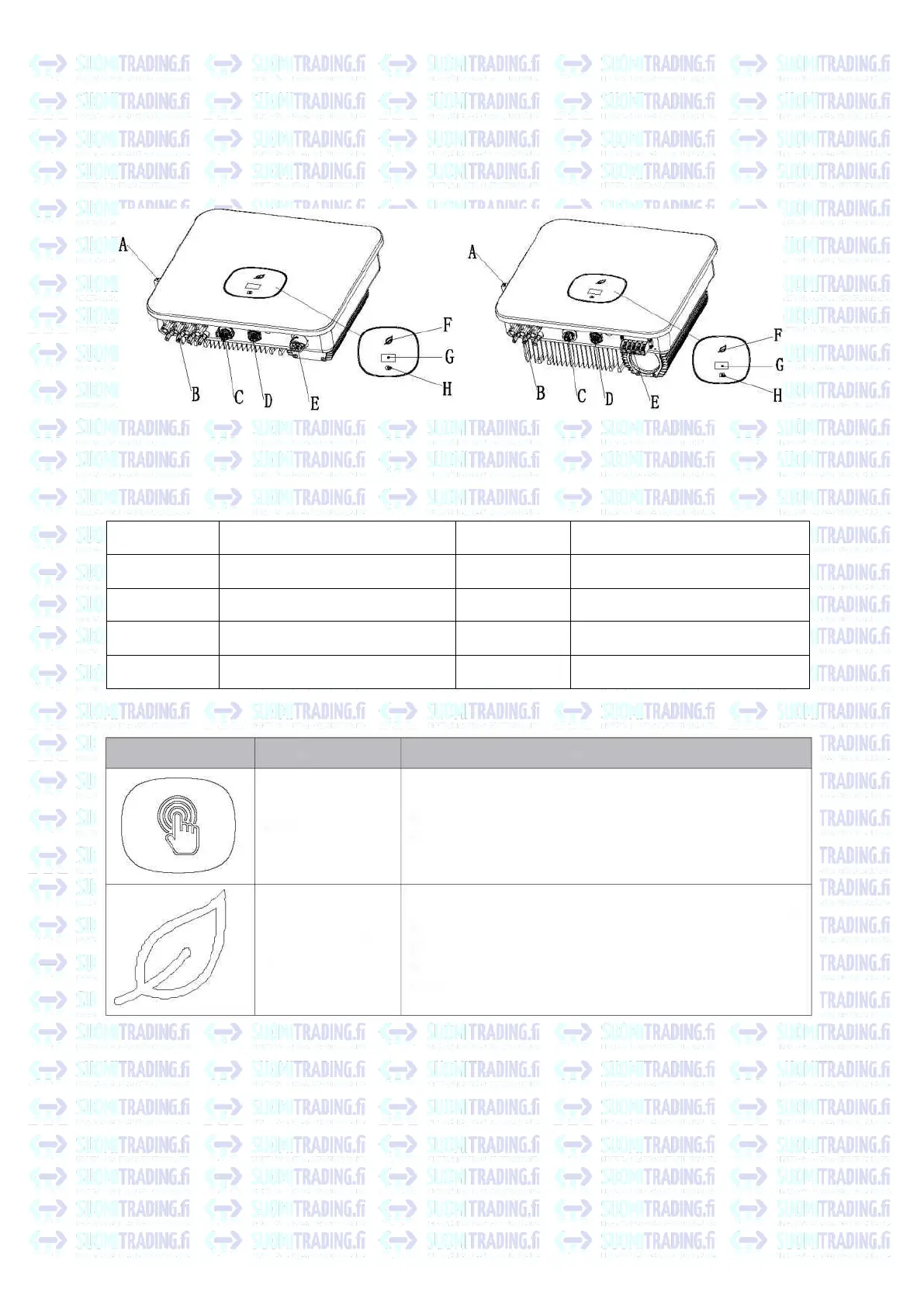

3.1 Laitekuva
Laitteen osat:
Nro
Nimi
Nro
Nimi
A
Tasavirtakytkin
E
Vaihtovirtaliitin
B
Paneelin liitin
F
LED-ilmaisin
C
RS485-portti
G
LCD-näyttö
D
USB-portti
H
Kosketuspainike
Invertterin merkkien kuvaus:
8
Kuva 3.1
(vain Vietnamissa myytävät mallit)
LOGO
Kuvaus
Kuvaus
Kosketa logoa
Kosketuspainike: Voit käyttää toimintoja kosketus-
painikkeella.
Invertterin tilail-
maisin
Ilmaisee invertterin nykyisen käyttötilan.
Punainen: vika
Vihreä: normaali toiminta Vilkkuu
punaisena: varoitus Vilkkuu vih-
reänä: ohjelman päivitys
