Growatt MOD 11KTL3-X Manual

Valmistelut ennen kytkentää:
Kytke suojamaadoitusjohto (PE)
Liitä invertteri maadoitustankoon suojamaadoituksen (PE) kautta maadoitussuojan saavutta-
miseksi.

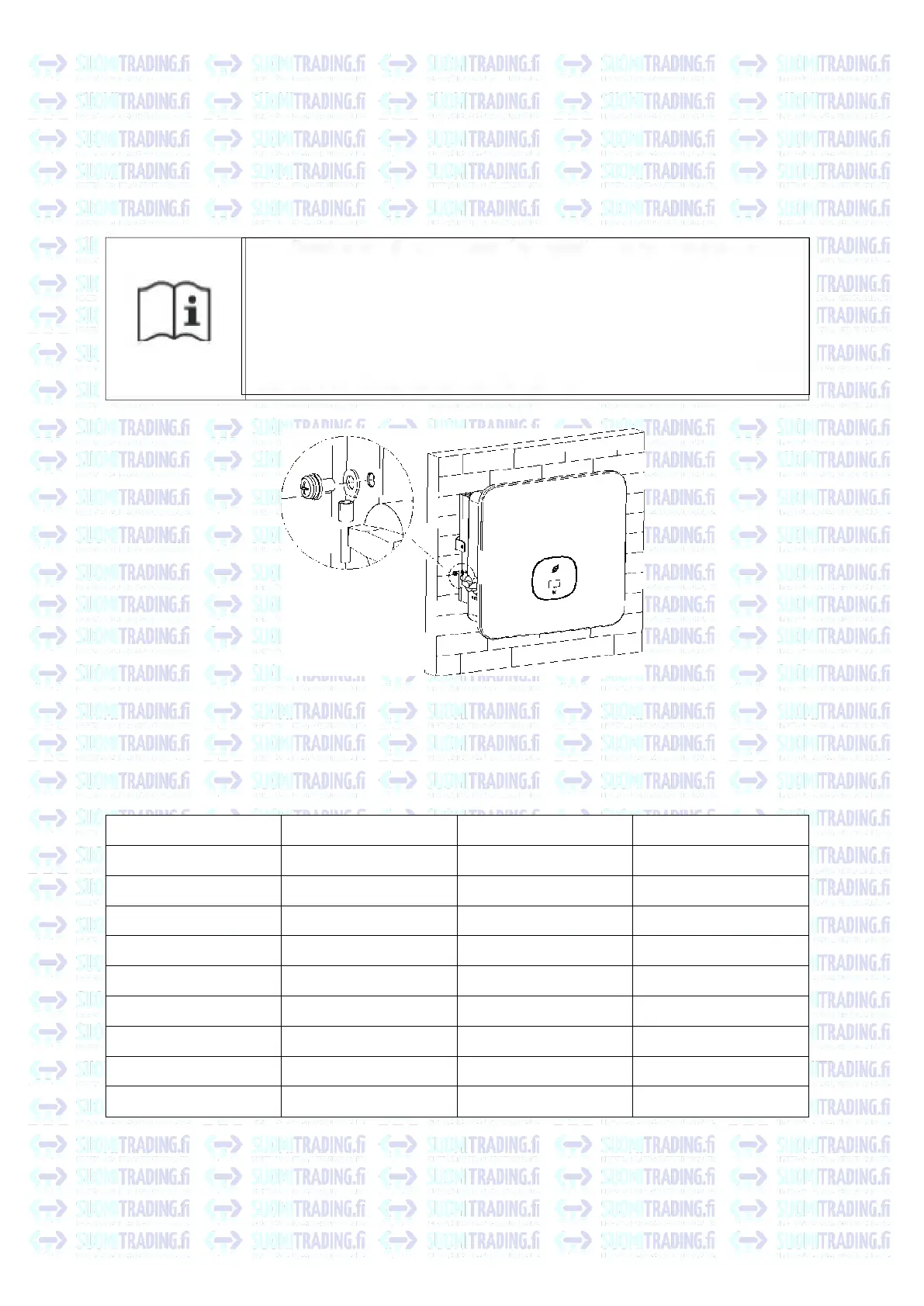

Kuva 6.1 Maadoituskaavio
• Katkaise tasavirta kytkimestä ja vaihtovirta kytkimestä tai sulakkeesta.
• Mittaa sähköverkon jännite ja taajuus (jännite AC 230 V, taajuus 50 Hz).
• Vaihtovirran lähtökytkimen suositellut tekniset tiedot ovat seuraavat:
Invertterin malli
Kytkimen tiedot
Invertterin malli
Kytkimen tiedot
MOD 3000TL3-X
10 A / 230 V
MOD 9000TL3-X-AU
20 A / 230 V
MOD 4000TL3-X
10 A / 230 V
MOD 1 0KTL3-X
25 A / 230 V
MOD 5000TL3-X
15 A / 230 V
MOD 10KTL3-X-AU
25 A / 230 V
MOD 6000TL3-X
15 A / 230 V
MOD 11KTL3-X
25 A / 230 V
MOD 7000TL3-X
15 A / 230 V
MOD 11 KTL3-X-AU
25 A / 230 V
MOD 7000TL3-X-AU
15 A / 230 V
MOD 1 2KTL3-X
25 A / 230 V
MOD 8000TL3-X
20 A / 230 V
MOD 1 3KTL3-X
30 A / 230 V
MOD 8000TL3-X-AU
20 A / 230 V
MOD 1 5KTL3-X
30 A / 230 V
MOD 9000TL3-X
20 A / 230 V
/
/
17
> Hyvä maadoitus suojaa ylijännitteen vaikutuksilta ja vähentää sähkö-
magneettisia häiriöitä. Siksi maadoitus on tehtävä ennen vaihtovirta-, ta-
savirta- ja viestintäkaapeleiden liittämistä.
> Yhden laitteen järjestelmässä vain PE-kaapeli on maadoitettava.
Usean laitteen järjestelmässä kaikkien inverttereiden PE-kaapelit on kyt-
kettävä samaan maadoituskupariin potentiaalivastaavan yhteyden varmis-
tamiseksi.

Growatt MOD 11KTL3-X Specifications

General

Product type	-
Maximum power	11000 W
Output current	18.3 A
Output frequency	50/60 Hz
MPP voltage range	140 - 1000 V
Number of strings per MPPT	1
Output power capacity (max)	11 kVA
Input operation voltage (max)	1100 V
Input operation voltage (min)	160 V
Maximum input current per MPPT	13 A
Output operation voltage (max)	440 V
Output operation voltage (min)	340 V
Total Harmonic Distortion (THD)	3 %
Number of maximum power point tracking (MPPT)	2
Operating temperature (T-T)	-25 - 60 °C
Built-in display	Yes
Display technology	OLED
Product color	White
Overvoltage category	CAT II
Power protection features	Over voltage, Short circuit
International Protection (IP) code	IP66

Weight and Dimensions

Depth	178 mm
Width	425 mm
Height	387 mm
