Growatt MOD 11KTL3-X Manual

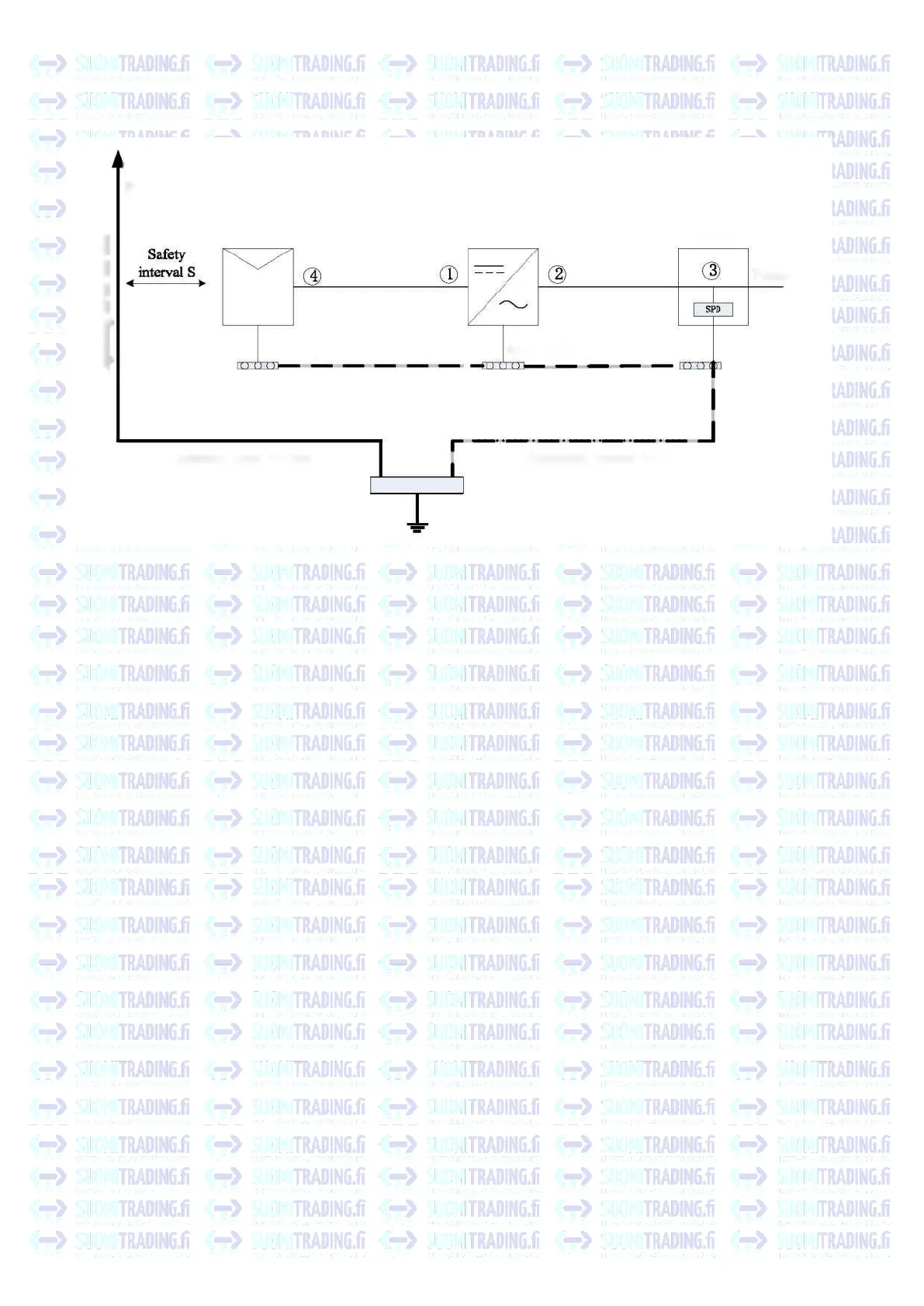

Ukkossuoja
Salamanisku
linjaan
Aurinkopaneeli
Invertteri
Jakokaappi
Salamanisku linjaan
Laitteen maadoitusjohto
1) Ukkossuojalaitteita suositellaan yleisesti asennettavaksi (kuten ukkosenjohdattimia ja -joh-
timia), joilla estetään salaman iskeytyminen aurinkopaneelijärjestelmään.
2) Ukkossuojalaitteiden ja -johtimien sekä niihin liittyvien aurinkopaneelijärjestelmien laittei-
den (mukaan lukien aurinkopaneelit, invertterit, kaapelit ja sähkönjakelulaitteet) on oltava tur-
vallisen etäisyyden S päässä.
Ehdotettu etäisyys S: Tavallisen viisikerroksisen (noin 15 metrin korkuisen) rakennuksen katon
mukaan S olisi 2,5 metriä. Etäisyys S lasketaan suhteessa rakennuksen korkeuteen.
A. Kun turvaetäisyys S täyttyy:
Ukkossuojamoduuli on asennettava kuvan osoittamaan kohtaan. Yleensä suositellaan tyypin II
asentamista kohtaan (1) ja tyypin I kohtaan (3).
B. Kun turvaetäisyys S ei täyty:
Tyypin I ukkossuojamoduuli on asennettava kohdan (3) lisäksi kohtiin (1), (2) ja (4).
3) Ukkosjohdin ja laitteiden maadoitusjohdin laskeutuvat lopulta yhteen maadoituspisteeseen,
mutta ne eivät voi käyttää samaa johdinta. Toisin sanoen laitteiden maadoitusjohto on vedet-
tävä erikseen, ja johtimen halkaisijavaatimus on > 6 mm
2
, kun turvaväli S täyttyy.
4) Yllä olevasta ukkossuojaukseen liittyvästä järjestelmästä löytyy lisätietoja suunnitteluviit-
teestä GB/T 21 71 4.3-201 5.
25
Sähköverkko
Maadoitustanko
Maadoituspiste
Kuva 6.17

Growatt MOD 11KTL3-X Specifications

General

Product type	-
Maximum power	11000 W
Output current	18.3 A
Output frequency	50/60 Hz
MPP voltage range	140 - 1000 V
Number of strings per MPPT	1
Output power capacity (max)	11 kVA
Input operation voltage (max)	1100 V
Input operation voltage (min)	160 V
Maximum input current per MPPT	13 A
Output operation voltage (max)	440 V
Output operation voltage (min)	340 V
Total Harmonic Distortion (THD)	3 %
Number of maximum power point tracking (MPPT)	2
Operating temperature (T-T)	-25 - 60 °C
Built-in display	Yes
Display technology	OLED
Product color	White
Overvoltage category	CAT II
Power protection features	Over voltage, Short circuit
International Protection (IP) code	IP66

Weight and Dimensions

Depth	178 mm
Width	425 mm
Height	387 mm
