Growatt MOD 11KTL3-X Manual

Viestintä ja seuranta 10

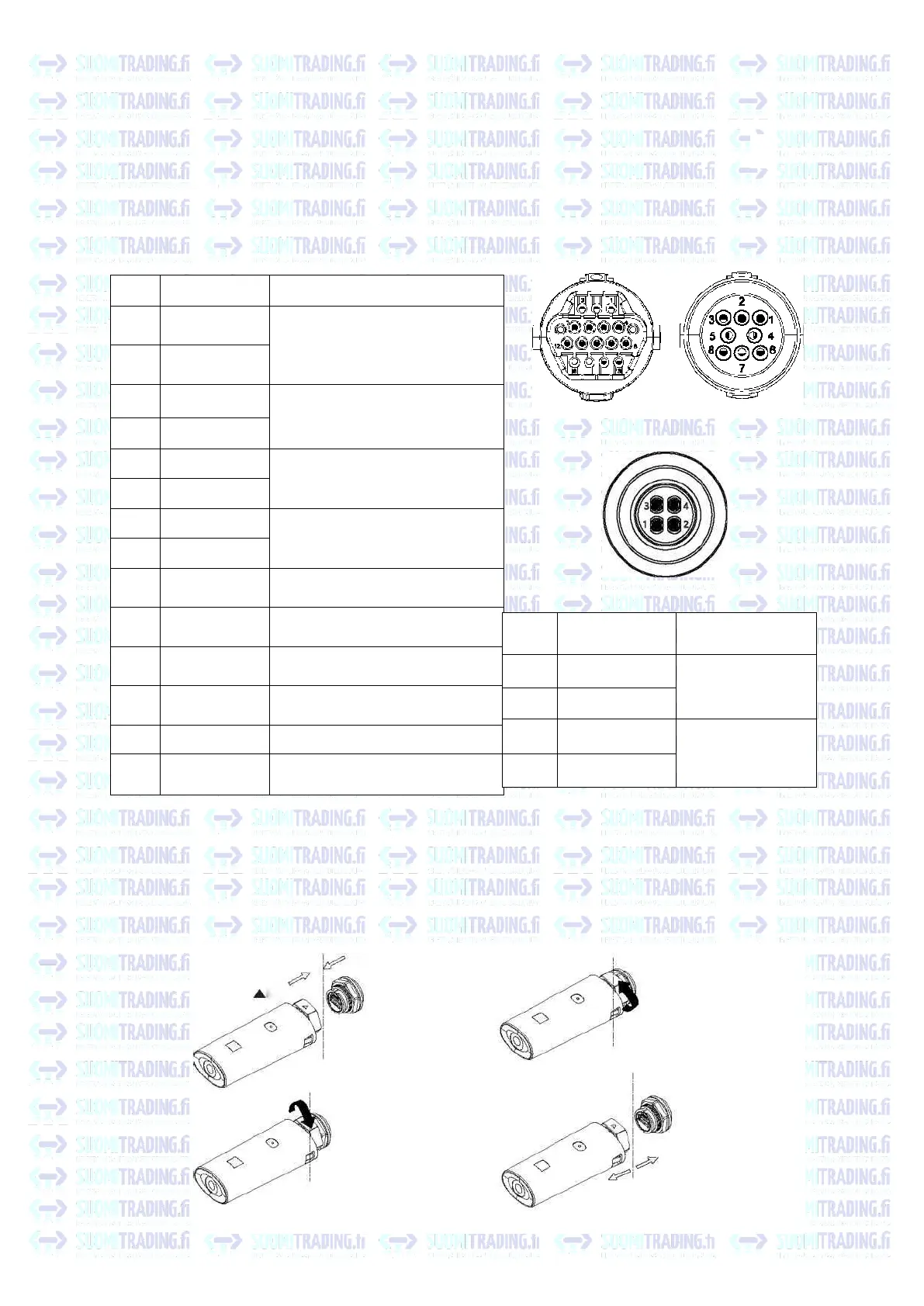

10.1 RS485
Invertterissä on kaksi RS485-porttia. Sitä voidaan käyttää yhden tai useamman invertterin val-
vontaan. Toista RS485-porttia käytetään älykkään mittarin kytkemiseen (itsenäinen takaisin-
syötön estotoiminto). Kahdeksanjohtimisen liittimen nastojen toiminta on sama kuin 16-johti-
misen liittimen 1-8 nastojen toiminta.
Nro
Kuvaus
Huomautukset
1
+ 12V
Kuivakosketin: ulkoinen rele-
kelan liitäntä, teho enintään 2
W
2
COM
3
RS485A1
RS485-tietoliikenneportti
4
RS485B1
5
RS485A2
BAT-tiedonsiirtoportti (va-
rattu)
6
RS485B2
7
RS485A3
Mittarin tietoliikenneportti
8
RS485B3
9
Relekosketin
1 / DRM 5
Relekoskettimen 1 tulo /
DRM5-komento
10
Relekosketin
2 / DRM 6
Relekoskettimen 2 tulo /
DRM6-komento
11
Relekosketin
3 / DRM 7
Relekoskettimen 3 tulo /
DRM7-komento
12
Relekosketin
4 / DRM 8
Relekoskettimen 4 tulo /
DRM8-komento
13
REF/GEN
Rele- ja DRM-signaalin referenssi
14
DRMO/COM
DRM0 yhteinen solmu
Kuva 10.2 Vain Vietnamissa myytävät mallit
Nro
Kuvaus
Huomautukset
1
RS485A1
RS485-tietoliiken-
neportti
2
RS485B1
3
RS485A2
Mittarin tietolii-
kenneportti
4
RS485B2
10.2 USB-A
USB-A-porttia käytetään pääasiassa valvontamoduulin tai laiteohjelmiston päivittämiseen:
Voit liittää USB-porttiin ulkoisia valinnaisia valvontamoduuleja, kuten Shine WIFI-X, Shine 4G-X,
Shine LAN-X jne. valvontaa varten.
Valvontamoduulin asennusvaiheet: Varmista, että
A
on etupuolella. Aseta dataloggeri paikalleen
ja kiristä ruuvit.
Asenna Irrota
Kuva 10.1
Invertterin puoli
Invertterin puoli
Invertterin puoli
Invertterin puoli
ylös
Kuva 10.3

Growatt MOD 11KTL3-X Specifications

General

Product type	-
Maximum power	11000 W
Output current	18.3 A
Output frequency	50/60 Hz
MPP voltage range	140 - 1000 V
Number of strings per MPPT	1
Output power capacity (max)	11 kVA
Input operation voltage (max)	1100 V
Input operation voltage (min)	160 V
Maximum input current per MPPT	13 A
Output operation voltage (max)	440 V
Output operation voltage (min)	340 V
Total Harmonic Distortion (THD)	3 %
Number of maximum power point tracking (MPPT)	2
Operating temperature (T-T)	-25 - 60 °C
Built-in display	Yes
Display technology	OLED
Product color	White
Overvoltage category	CAT II
Power protection features	Over voltage, Short circuit
International Protection (IP) code	IP66

Weight and Dimensions

Depth	178 mm
Width	425 mm
Height	387 mm
