Growatt MOD 11KTL3-X Manual

Säkerhet 2
2.1 Produktbeskrivning och egenskaper
2.1.1 Produktbeskrivning
Growatt-serien av växelriktare används för att omvandla den likström som genereras av sol-
cellspanelerna till växelström och skicka den till elnätet i tre faser. Growatt MOD 3-1 5 TL3-X-
serien kan anslutas till två panelserier (12-15K TL3-X och 7-11 K TL3-X-AU kan anslutas till tre
panelserier), har två MPPT-regulatorer, så den är lämplig för anslutning till två panelserier.

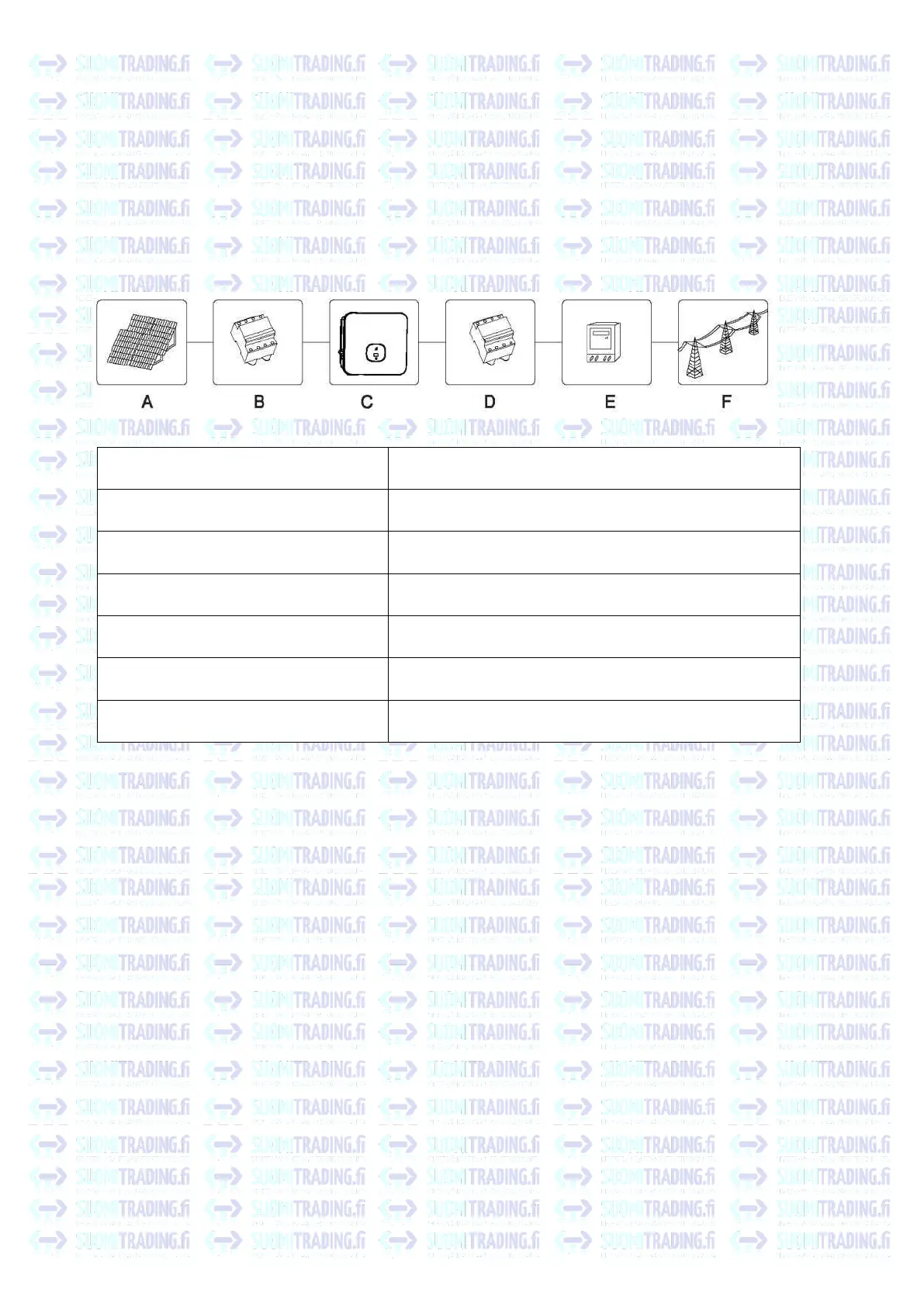

Del
Beskrivning
A
Solpanel
B
Likströmbrytare
C
Växelriktare
D
Växelströmbrytare
E
Elmätare
F
Elnät
Som framgår av figur 1.1 består ett komplett solcellssystem av solpaneler, växelriktare, elnät
och andra komponenter. En växelriktare är en viktig komponent i ett solcellssystem.
Observera: Om solpanelen kräver positiv eller negativ jordning, kontakta tillverkarens tekniska
support före installationen.
2.1.1 Egenskaper
Växelriktaren har följande funktioner:
• Två oberoende MPPT-regulatorer
• Inbyggd DC-brytare
• Kompatibel med RS485/WIFI/GPRS/4G-kommunikation.
• 140-1 100 V ingångsspänningsområde
• Maximal effektivitet på upp till 98,6 %
• Display, LED-indikatorer, WiFi och app
• Integrerad touchknapp
• Kapslingsklass IP66
• Vikt endast 16 kg
• Enkel installation
4
Figur 2.1

Growatt MOD 11KTL3-X Specifications

General

Product type	-
Maximum power	11000 W
Output current	18.3 A
Output frequency	50/60 Hz
MPP voltage range	140 - 1000 V
Number of strings per MPPT	1
Output power capacity (max)	11 kVA
Input operation voltage (max)	1100 V
Input operation voltage (min)	160 V
Maximum input current per MPPT	13 A
Output operation voltage (max)	440 V
Output operation voltage (min)	340 V
Total Harmonic Distortion (THD)	3 %
Number of maximum power point tracking (MPPT)	2
Operating temperature (T-T)	-25 - 60 °C
Built-in display	Yes
Display technology	OLED
Product color	White
Overvoltage category	CAT II
Power protection features	Over voltage, Short circuit
International Protection (IP) code	IP66

Weight and Dimensions

Depth	178 mm
Width	425 mm
Height	387 mm
