Turvallisuus 2
2.1 Tuotteen kuvaus ja ominaisuudet
2.1.1 Tuotteen kuvaus
Growatt-sarjan aurinkosähköinverttereitä käytetään muuntamaan aurinkosähköpaneelien tuot-
tama tasavirta vaihtovirraksi ja lähettämään se verkkoon kolmivaiheisesti. Growatt MOD 3-1 5
TL3-X-sarjan invertteri voidaan liittää kahteen paneelisarjaan (12-15K TL3-X ja 7-11 K TL3-X-AU
voidaan liittää kolmeen paneelisarjaan), siinä on kaksi MPPT-säädintä, joten se sopii liitettäväksi
kahteen paneelisarjaan.
Kohta
Kuvaus
A
Aurinkopaneeli
B
Tasavirtakatkaisija
C
Invertteri
D
Vaihtovirtakatkaisija
E
Sähköenergiamittari
F
Sähköverkko

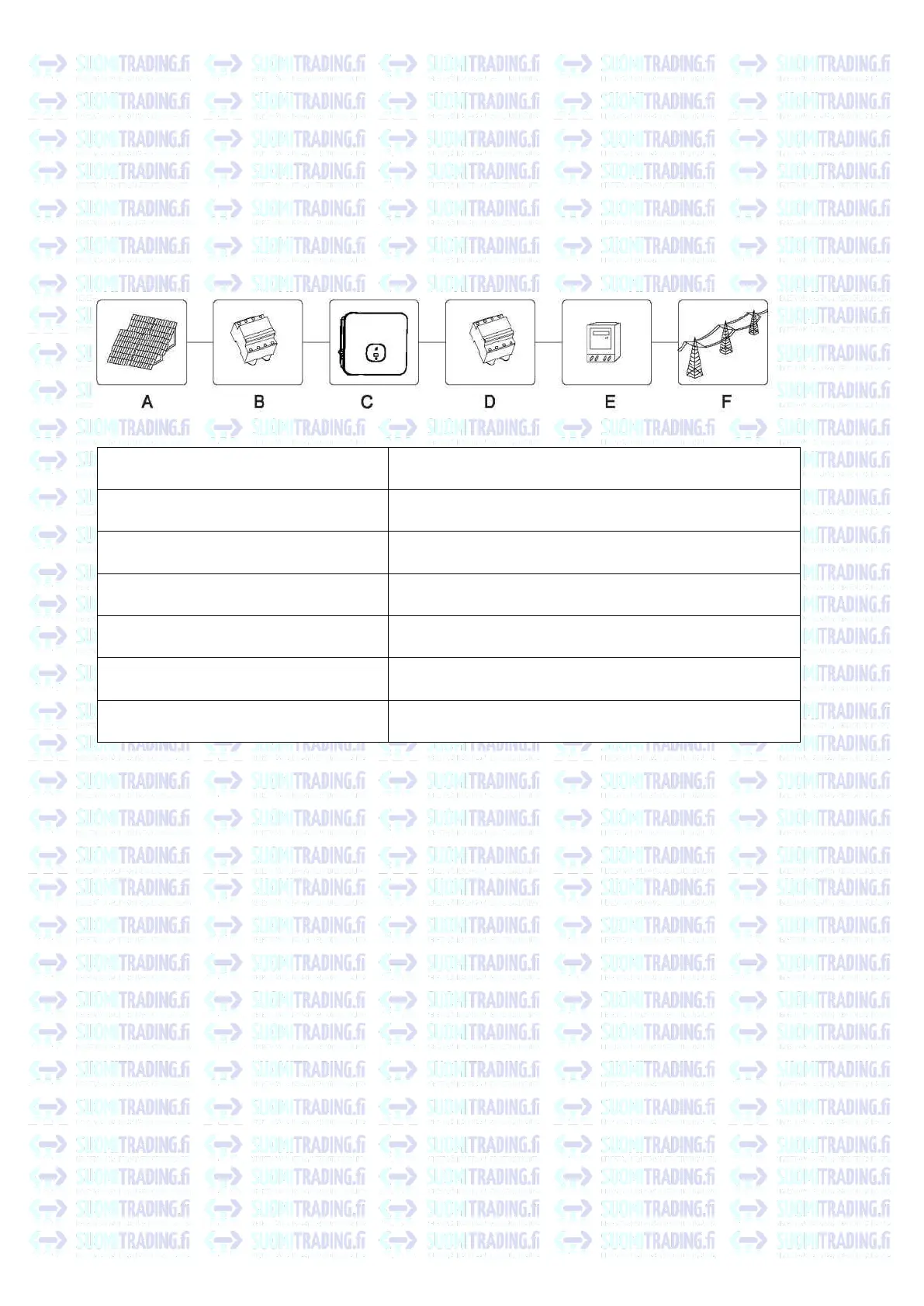

Kuten kuvassa 1.1 on esitetty, täydellinen aurinkosähköjärjestelmä koostuu aurinkopanee-
leista, aurinkosähköinverttereistä, sähköverkosta ja muista osista. Aurinkosähköinvertteri on
keskeinen komponentti aurinkosähköjärjestelmässä.
Huomaa: jos aurinkopaneeli vaatii positiivisen tai negatiivisen maadoituksen, ota yhteyttä val-
mistajan tekniseen tukeen ennen asennusta.
2.1.2 Tuotteen ominaisuudet
Invertterissä on seuraavat ominaisuudet:
• Kaksi riippumatonta MPPT-säädintä
• Sisäänrakennettu tasavirtakytkin
• Yhteensopiva RS485/WIFI/GPRS/4G-viestinnän kanssa
• 140–1 100 V tulojännitealue
• Suurin hyötysuhde on jopa 98,6 %
• Näyttö, LED-ilmaisimet, WiFi ja sovellus
• Integroitu kosketuspainike
• IP66-kotelointiluokka
• Paino vain 16 kg
• Yksinkertainen asennus
4
Kuva 2.1

Growatt MOD 11KTL3-X Specifications

General

Product type	-
Maximum power	11000 W
Output current	18.3 A
Output frequency	50/60 Hz
MPP voltage range	140 - 1000 V
Number of strings per MPPT	1
Output power capacity (max)	11 kVA
Input operation voltage (max)	1100 V
Input operation voltage (min)	160 V
Maximum input current per MPPT	13 A
Output operation voltage (max)	440 V
Output operation voltage (min)	340 V
Total Harmonic Distortion (THD)	3 %
Number of maximum power point tracking (MPPT)	2
Operating temperature (T-T)	-25 - 60 °C
Built-in display	Yes
Display technology	OLED
Product color	White
Overvoltage category	CAT II
Power protection features	Over voltage, Short circuit
International Protection (IP) code	IP66

Weight and Dimensions

Depth	178 mm
Width	425 mm
Height	387 mm
