Growatt MOD 11KTL3-X Manual

Förberedelser före anslutning:
Anslut skyddjordningskabeln (PE)
Anslut växelriktaren till jordstången via skyddsjord (PE) för att uppnå jordskydd.

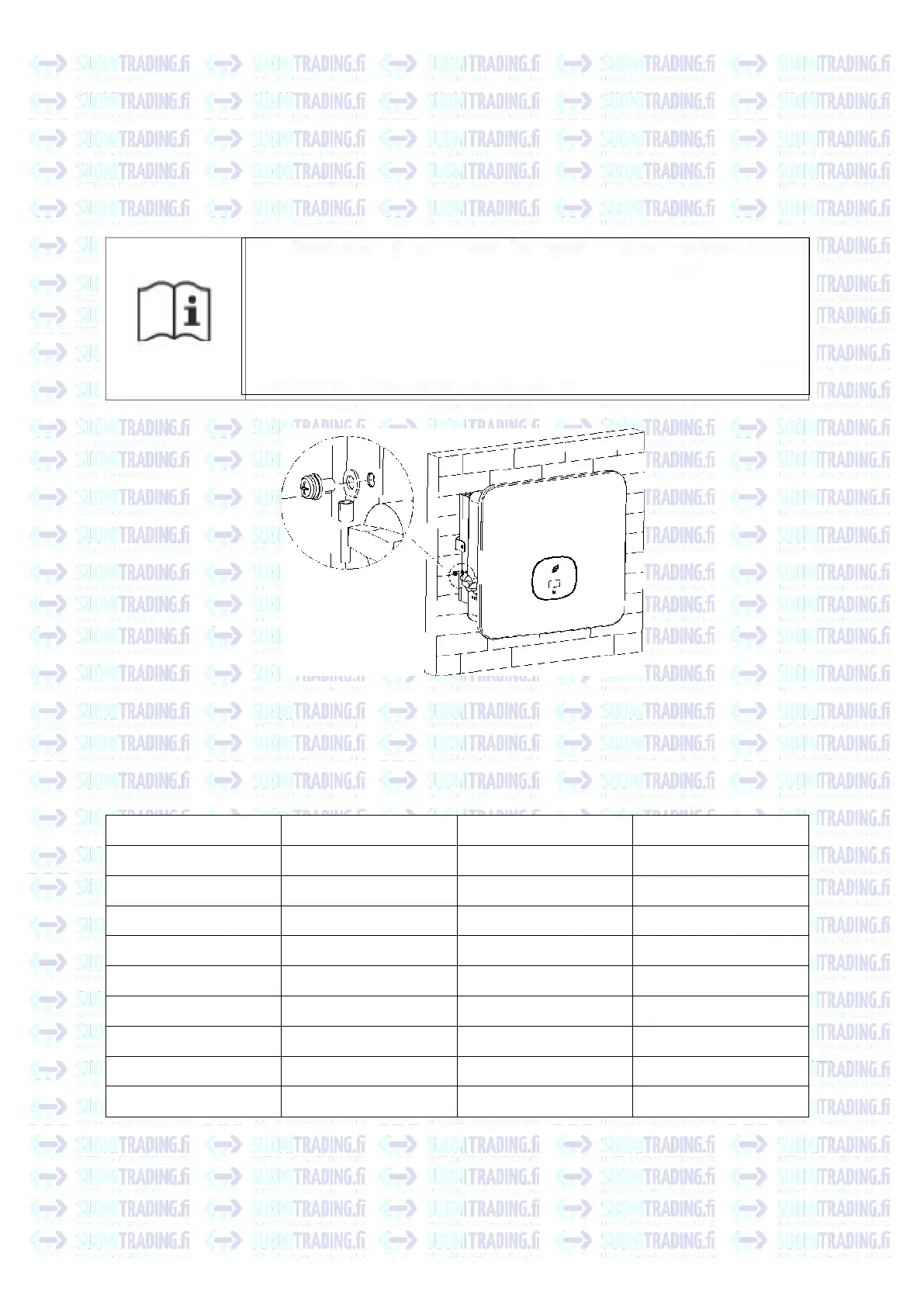

Figur 6.1 Jordningsdiagram
• Koppla bort likströmmen från strömbrytaren och växelströmmen från strömbrytaren el-
ler säkringen.
• Mät nätets spänning och frekvens (spänning AC 230 V, frekvens 50 Hz).
• De rekommenderade specifikationerna för växelströmsbrytaren är följande:
Växelriktarens modell
Information om brytaren
Växelriktarens modell
Information om brytaren
MOD 3000TL3-X
10 A / 230 V
MOD 9000TL3-X-AU
20 A / 230 V
MOD 4000TL3-X
10 A / 230 V
MOD 1 0KTL3-X
25 A / 230 V
MOD 5000TL3-X
15 A / 230 V
MOD 10KTL3-X-AU
25 A / 230 V
MOD 6000TL3-X
15 A / 230 V
MOD 11KTL3-X
25 A / 230 V
MOD 7000TL3-X
15 A / 230 V
MOD 11 KTL3-X-AU
25 A / 230 V
MOD 7000TL3-X-AU
15 A / 230 V
MOD 1 2KTL3-X
25 A / 230 V
MOD 8000TL3-X
20 A / 230 V
MOD 1 3KTL3-X
30 A / 230 V
MOD 8000TL3-X-AU
20 A / 230 V
MOD 1 5KTL3-X
30 A / 230 V
MOD 9000TL3-X
20 A / 230 V
/
/
17
> God jordning skyddar mot effekterna av överspänning och minskar
elektromagnetiska störningar. Därför måste jordning utföras innan växel-
ströms-, likströms- och kommunikationskablar ansluts.
> I ett system med en enda enhet behöver endast PE-kabeln jordas. I ett
system med flera enheter måste PE-kablarna för alla växelriktare anslutas
till samma jordpar för att säkerställa en potentiell kontaktförbindelse.

Growatt MOD 11KTL3-X Specifications

General

Product type	-
Maximum power	11000 W
Output current	18.3 A
Output frequency	50/60 Hz
MPP voltage range	140 - 1000 V
Number of strings per MPPT	1
Output power capacity (max)	11 kVA
Input operation voltage (max)	1100 V
Input operation voltage (min)	160 V
Maximum input current per MPPT	13 A
Output operation voltage (max)	440 V
Output operation voltage (min)	340 V
Total Harmonic Distortion (THD)	3 %
Number of maximum power point tracking (MPPT)	2
Operating temperature (T-T)	-25 - 60 °C
Built-in display	Yes
Display technology	OLED
Product color	White
Overvoltage category	CAT II
Power protection features	Over voltage, Short circuit
International Protection (IP) code	IP66

Weight and Dimensions

Depth	178 mm
Width	425 mm
Height	387 mm
