Growatt MOD 11KTL3-X Manual

Åskskydd
Blixtnedslag på linjen
Solpanel
Växelriktare
Fördelnings-
skåp
Blixtnedslag på linjen
Jordningsledning för utrustning
1) Åskskyddsanordningar (t.ex. åskledare) rekommenderas ofta för att förhindra att blixten slår
ner i solcellssystemet.
2) Utrustning och ledare för åskskydd och tillhörande utrustning för solpanelsystem (inklusive
solpaneler, växelriktare, kablar och eldistributionsutrustning) måste placeras på ett säkert av-
stånd S.
Föreslaget avstånd S: Taket på ett normalt femvåningshus (cirka 15 meter högt) skulle ha ett S
på 2,5 meter. Avståndet S beräknas i förhållande till byggnadens höjd.
C. När säkerhetsavståndet S har uppnåtts:
Åskskyddsmodulen ska installeras i det läge som visas i figuren. Det rekommenderas i allmänhet
att installera typ II i punkt (1) och typ I i punkt (3).
D. När säkerhetsavståndet S inte är uppfyllt:
Utöver (3) ska en åskskyddsmodul av typ I installeras i (1), (2) och (4).
3) Åskledaren och jordningsledaren för utrustningen kommer så småningom att landa på en
enda jordpunkt, men de kan inte använda samma ledare. Med andra ord måste utrustningens
jordledare dras separat, och kravet på ledarens diameter är > 6 mm2 när säkerhetsavståndet S
är uppfyllt.
4) För mer information om ovanstående åskskyddssystem, se konstruktionsreferens GB/T 21
71 4.3-201 5.
25
Elnät
Jordstång
Jordningspunkt

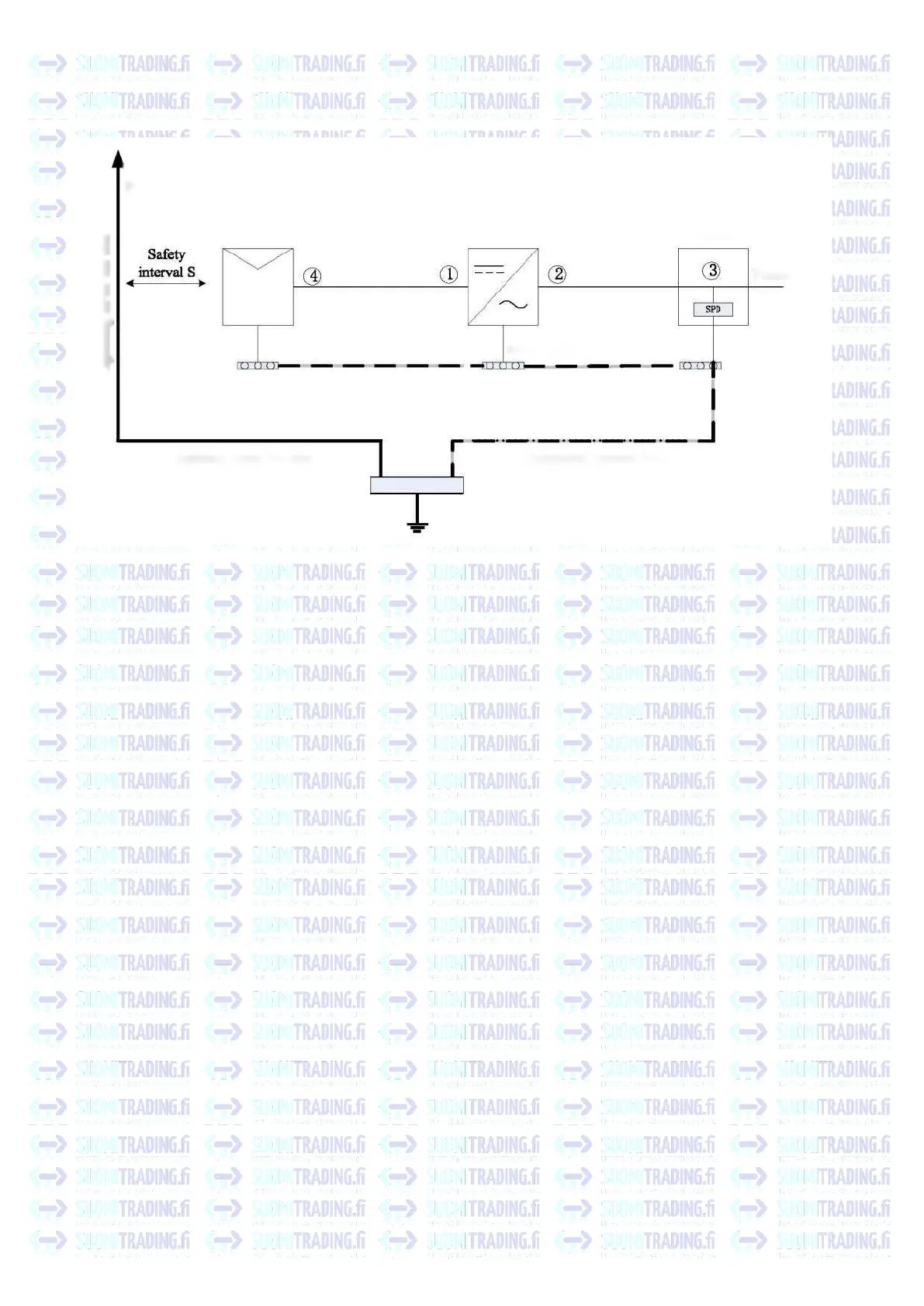

Figur 6.17

Growatt MOD 11KTL3-X Specifications

General

Product type	-
Maximum power	11000 W
Output current	18.3 A
Output frequency	50/60 Hz
MPP voltage range	140 - 1000 V
Number of strings per MPPT	1
Output power capacity (max)	11 kVA
Input operation voltage (max)	1100 V
Input operation voltage (min)	160 V
Maximum input current per MPPT	13 A
Output operation voltage (max)	440 V
Output operation voltage (min)	340 V
Total Harmonic Distortion (THD)	3 %
Number of maximum power point tracking (MPPT)	2
Operating temperature (T-T)	-25 - 60 °C
Built-in display	Yes
Display technology	OLED
Product color	White
Overvoltage category	CAT II
Power protection features	Over voltage, Short circuit
International Protection (IP) code	IP66

Weight and Dimensions

Depth	178 mm
Width	425 mm
Height	387 mm
