Growatt MOD 11KTL3-X Manual

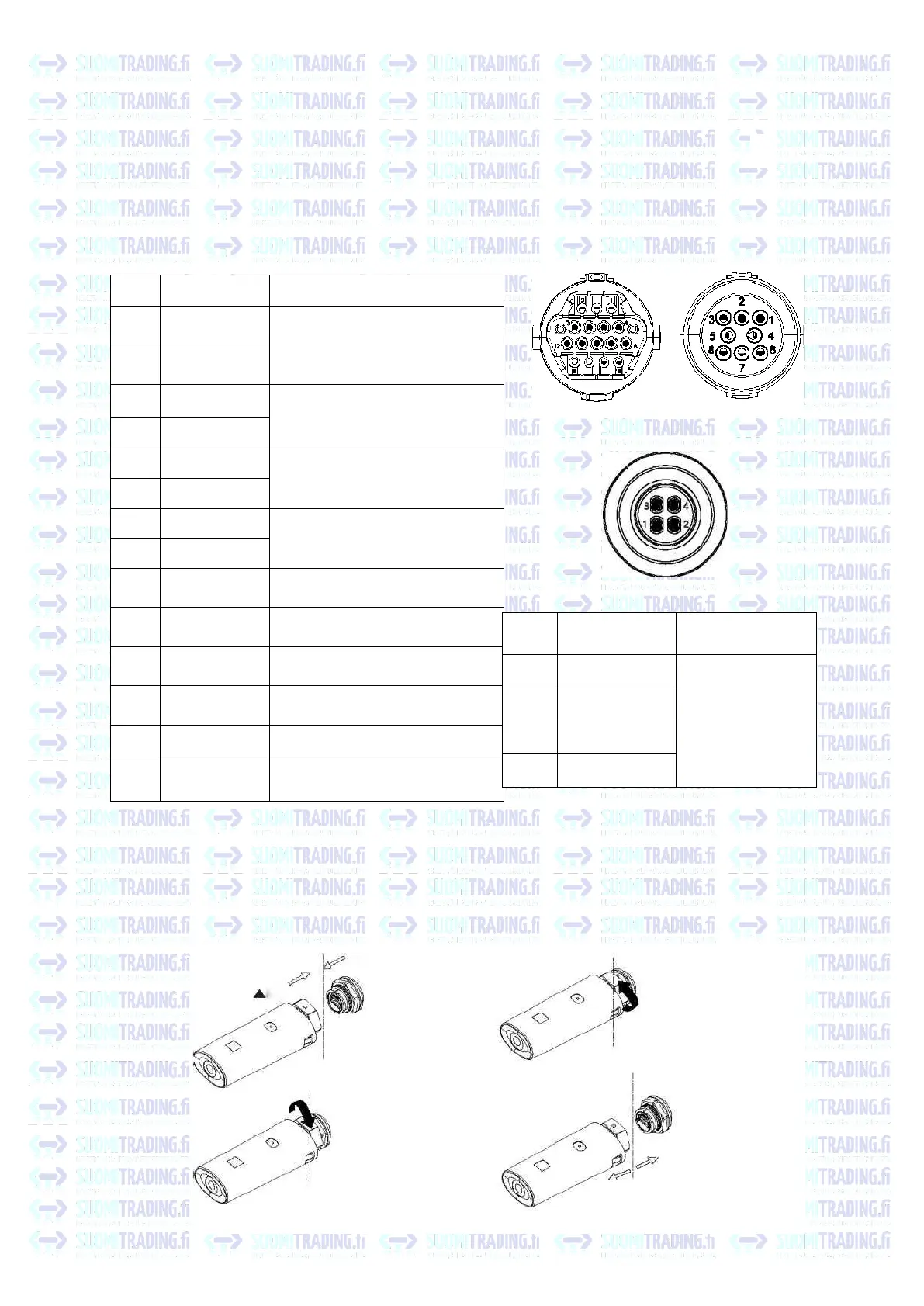

Kommunikation och övervakning 10
10.1 RS485
Växelriktaren har två RS485-portar. Den kan användas för att styra en eller flera växelriktare.
Den andra RS485-porten används för att ansluta den smarta mätaren (oberoende funktion för
att förhindra återföring). Funktionen för stiften på 8-stiftskontakten är densamma som funkt-
ionen för stiften på 16-stiftskontakten 1-8.
Nr
Beskrivning
Anmärkningar
1
+ 12V
Torr kontakt: extern reläspole-
anslutning, maximal effekt 2 W.
2
COM
3
RS485A1
RS485-kommunikationsport
4
RS485B1
5
RS485A2
BAT-dataöverföringsport (re-
serverad)
6
RS485B2
7
RS485A3
Kommunikationsport på mäta-
ren
8
RS485B3
9
Reläkontakt 1
/ DRM 5
Ingång för reläbrytare 1 /
DRM5-kommando
10
Reläkontakt 2
/ DRM 6
Ingång för reläkontakt 2 /
DRM6-kommando
11
Reläkontakt 3
/ DRM 7
Ingång för reläbrytare 3 /
DRM7-kommando
12
Reläkontakt 4
/ DRM 8
Ingång för reläkontakt 4 /
DRM8-kommando
13
REF/GEN
Referens för relä- och DRM-signa-
ler
14
DRMO/COM
DRM0 gemensam nod
Figur 10.2 Modeller som endast säljs i Vietnam
Nr
Beskrivning
Anmärkningar
1
RS485A1
RS485-kommuni-
kationsport
2
RS485B1
3
RS485A2
Kommunikations-
port på mätaren
4
RS485B2
10.2 USB-A
USB-A-porten används främst för att uppdatera styrmodulen eller den fasta programvaran:
Du kan ansluta externa valfria övervakningsmoduler som Shine WIFI-X, Shine 4G-X, Shine LAN-X
etc. till USB-porten för övervakning.
Steg för att installera styrmodulen: Se till att
A
står på framsidan. Placera dataloggern på plats
och dra åt skruvarna.
Installera Lossa
Figur 10.1
Växelriktarens sida
Växelriktarens sida
Växelriktarens sida
Växelriktarens sida
upp
Figur 10.3

Growatt MOD 11KTL3-X Specifications

General

Product type	-
Maximum power	11000 W
Output current	18.3 A
Output frequency	50/60 Hz
MPP voltage range	140 - 1000 V
Number of strings per MPPT	1
Output power capacity (max)	11 kVA
Input operation voltage (max)	1100 V
Input operation voltage (min)	160 V
Maximum input current per MPPT	13 A
Output operation voltage (max)	440 V
Output operation voltage (min)	340 V
Total Harmonic Distortion (THD)	3 %
Number of maximum power point tracking (MPPT)	2
Operating temperature (T-T)	-25 - 60 °C
Built-in display	Yes
Display technology	OLED
Product color	White
Overvoltage category	CAT II
Power protection features	Over voltage, Short circuit
International Protection (IP) code	IP66

Weight and Dimensions

Depth	178 mm
Width	425 mm
Height	387 mm
