Dansk (DK)
14
4.3 El-tilslutning
El-tilslutning skal foretages af en autoriseret el-
installatør i henhold til de lokalt gældende regler.
4.3.1 Tilslutning af forsyningsspænding og
GENIbus
1. Afmontér låget.
2. Tilslut forsyningskablet til CIU-enheden
(fig. 4, pos. 1, 2 og 3).
3. Løsn jordbøjlen (fig. 5, pos. 4).
4. Tilslut lederne til klemme A, Y og B
(fig. 5, pos. 1, 2 og 3).
5. Tilslut kabelskærmen under jordbøjlen, og fast-
spænd jordbøjlen (fig. 5, pos. 4).
6. Tilslut netværkskablet til CIM-modulet.
Se monterings- og driftsinstruktion for det pågæl-
dende CIM-modul.
7. Montér låget.

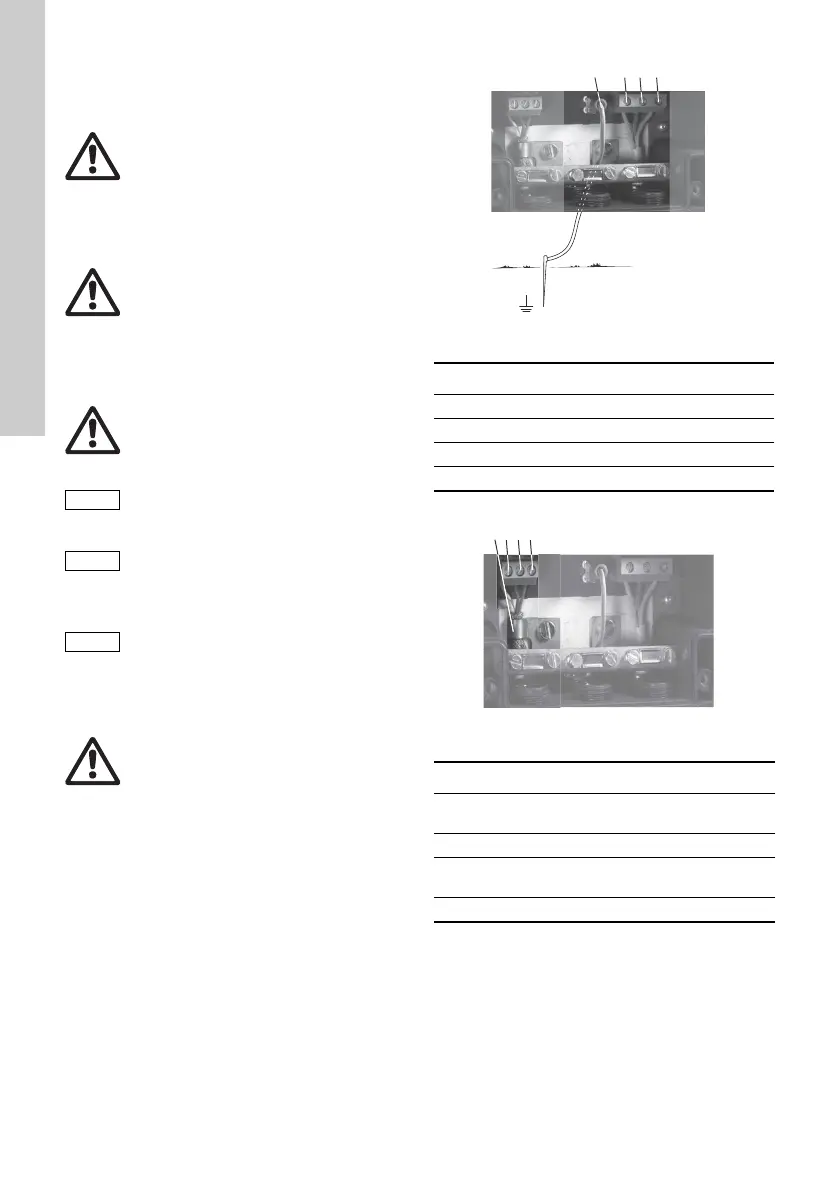

Fig. 4 El-tilslutning og jording
Fig. 5 GENIbus-tilslutning
Advarsel
Før el-tilslutning påbegyndes, skal det sik-
res at forsyningsspændingen er afbrudt og
at den ikke uforvarende kan genindkobles.
Advarsel
Gælder for forsyningsspændinger over 30
V
RMS
/ 60 VDC:
Installationen skal være forsynet med en
afbryder så netspændingen kan afbrydes.
Afbryderen skal være placeret i nærheden
af CIU-enheden og være lettilgængelig for
operatøren. Den skal mærkes som afbry-
der til CIU-enheden. Afbryderen skal være
i henhold til IEC 60947-1 og IEC 60947-3.
Advarsel
Forsikring:
CIU-enheden skal beskyttes med en for-
sikring i henhold til lokale forskrifter.
Forsigtig
Forsyningsspænding til CIU-enhed:
24-240 VAC/VDC - 10 %/+ 15 %.
Bemærk
Hvis CIU-enheden er monteret på DIN-
skinne UDEN jordforbindelse eller på en
væg, skal den tilsluttes til jord via jordk-
lemmen. Se fig. 4, pos. 4.
Forsigtig
For at sikre stabil og pålidelig kommunika-
tion skal kabelskærmen til GENIbus-tilslut-
ning altid forbindes til jordbøjlen. Se fig. 5,
pos. 4.
Advarsel
CIU-enheden og GENIbus må kun tilslut-
tes til SELV- eller SELV-E-kredsløb.
TM04 1985 1608
Pos. Beskrivelse
1 Klemme til beskyttende jord
2 Nulklemme
3 Faseklemme
4 Jordklemme
TM04 1730 1008
Pos. Betegnelse Beskrivelse
1A
GENIbus-klemme A
(positivt datasignal)
2 Y GENIbus-klemme Y
3B
GENIbus-klemme B
(negativt datasignal)
4 - Jordbøjle
