30
1.5 Positionnement du capteur de pression
Les baisses subites de pression causent souvent
bien des désagréments aux utilisateurs.
Le CU 321 maintient la pression constante à là où
le capteur de pression est positionné. Voir la fig. 5.

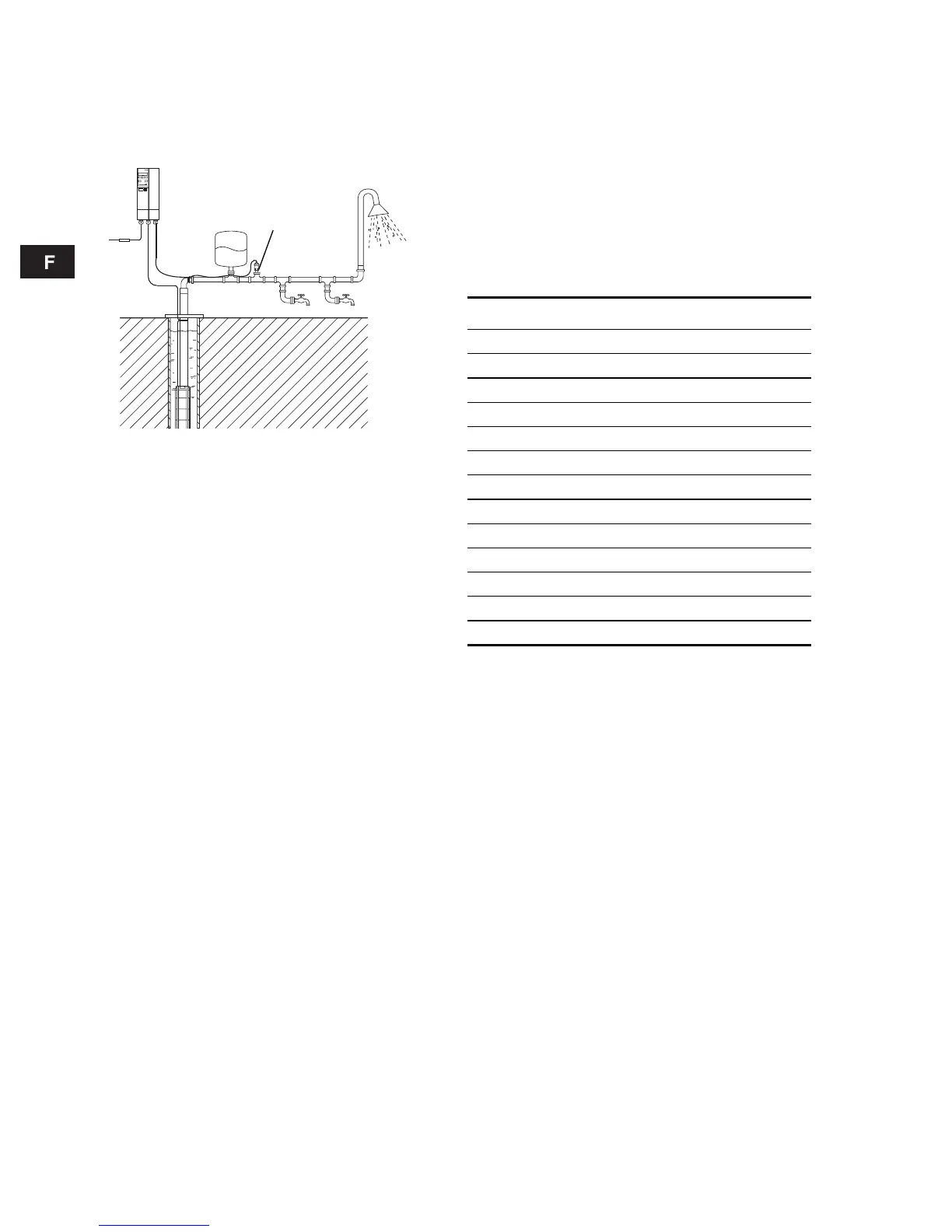

Fig. 5 Position du capteur de pression
Dans la fig. 5, le robinet 1 est placé près du capteur
de pression. Par conséquent, la pression sera main-
tenue à un niveau pratiquement constant au robinet
1, puisque les pertes de charge sont petites. Dans le
cas de la douche et du robinet 2, les pertes de char-
ges sont plus importantes et dépendent de la tuyau-
terie.
Il est recommandé de placer le capteur de pression
le plus près possible des points de consommation.
1.6 Réglage de la pression initiale
Le CU 321 est conçu pour fonctionner avec un réser-
voir à diaphragme d'une capacité minimale de 15,2 L
(4 gal).
La pression initiale du réservoir à diaphragme doit
être calibrée à 70% du réglage de pression, de
manière à utiliser le réservoir à la limite de ses capa-
cités. L'utilisation maximale est particulièrement
importante lorsque le volume du réservoir est limité à
15,2 L.
Consultez le tableau suivant. La pression initiale est
mesurée avec une pression de 0 kPa dans la con-
duite :
TM03 2617 4605
Capteur de pression
Robinet 1
Robinet 2
Douche
CU 321
Réglage [kPa] Pression initiale [kPa]
276 193
310 217
345 241
379 265
414 290
448 314
483 338
517 362
552 386
586 410
621 434
655 459
689 483
