2. Instalación mecánica y eléctrica
2.1 Instalación mecánica (3 hp, monofásico/trifásico, y 5 hp, trifásico)
Todas las dimensiones están en pulgadas.

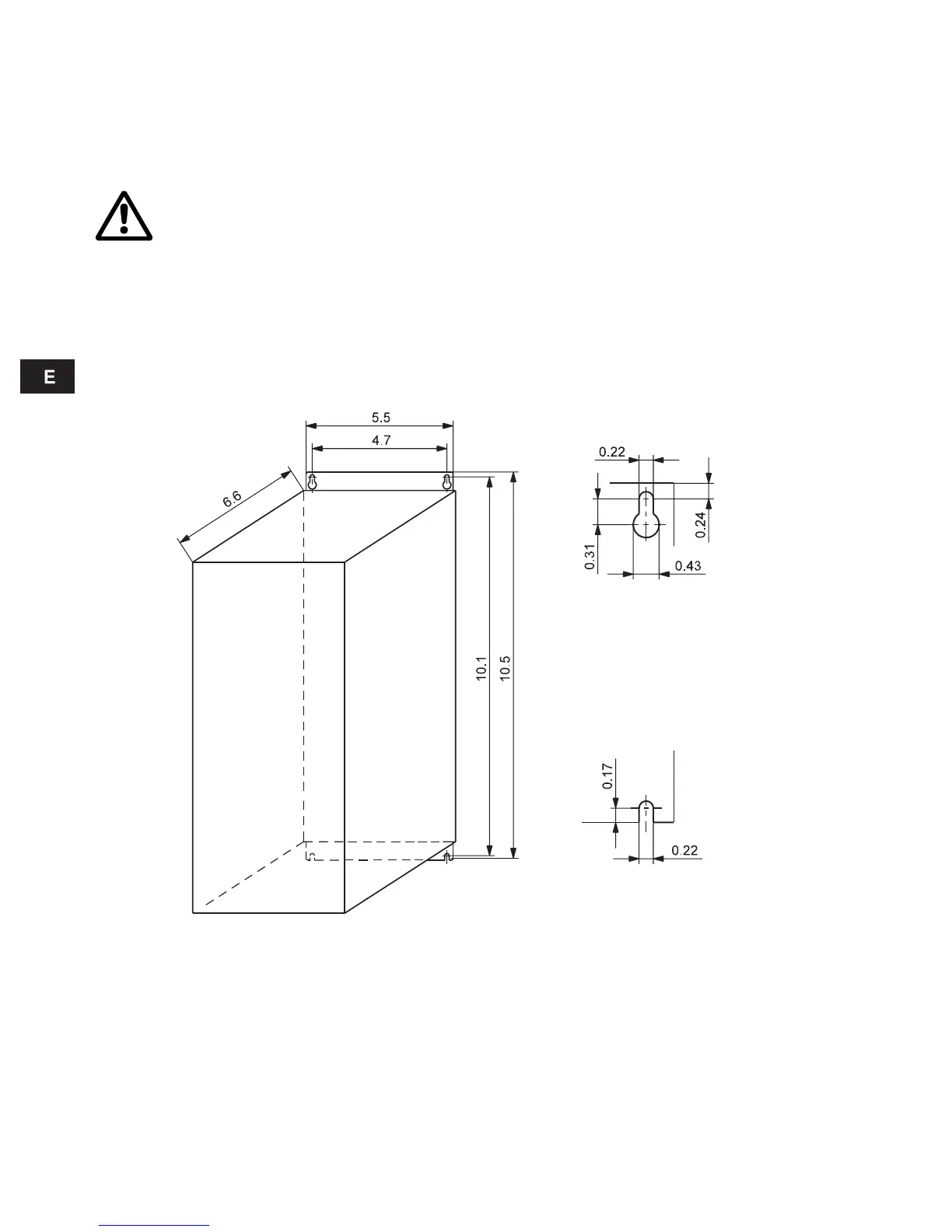

Fig. 6 Dimensiones del CU 321 (sin kit NEMA 1)
Espaciado
Si se instala mas de un CU 321, se debe observar
lo siguiente durante la instalación mecánica.
IMPORTANTE
El CU 321 es enfriado con circulación de aire. Para
un enfriamiento adecuado, deje un mínimo de 4 pul-
gadas (100 mm) de espacio abierto hacia arriba,
abajo y a los lados del CU 321 para evitar el sobre-
calentamiento de la unidad.
¡ADVERTENCIA!
Resulta extremadamente peligroso tocar
las partes eléctricas incluso cuando se ha
desconectado la alimentación de la línea
principal.
Espere por lo menos 4 minutos después
de haber removido la potencia de entrada
antes de revisar el CU 321.
Para la instalación a exterior, el recinto
debe cumplir con el estándar NEMA 3R y
este debe contar con las instalaciones de
calefacción y ventilación diseñadas para
instalar el CU 321 dentro de sus límites de
temperatura de operación.
