60

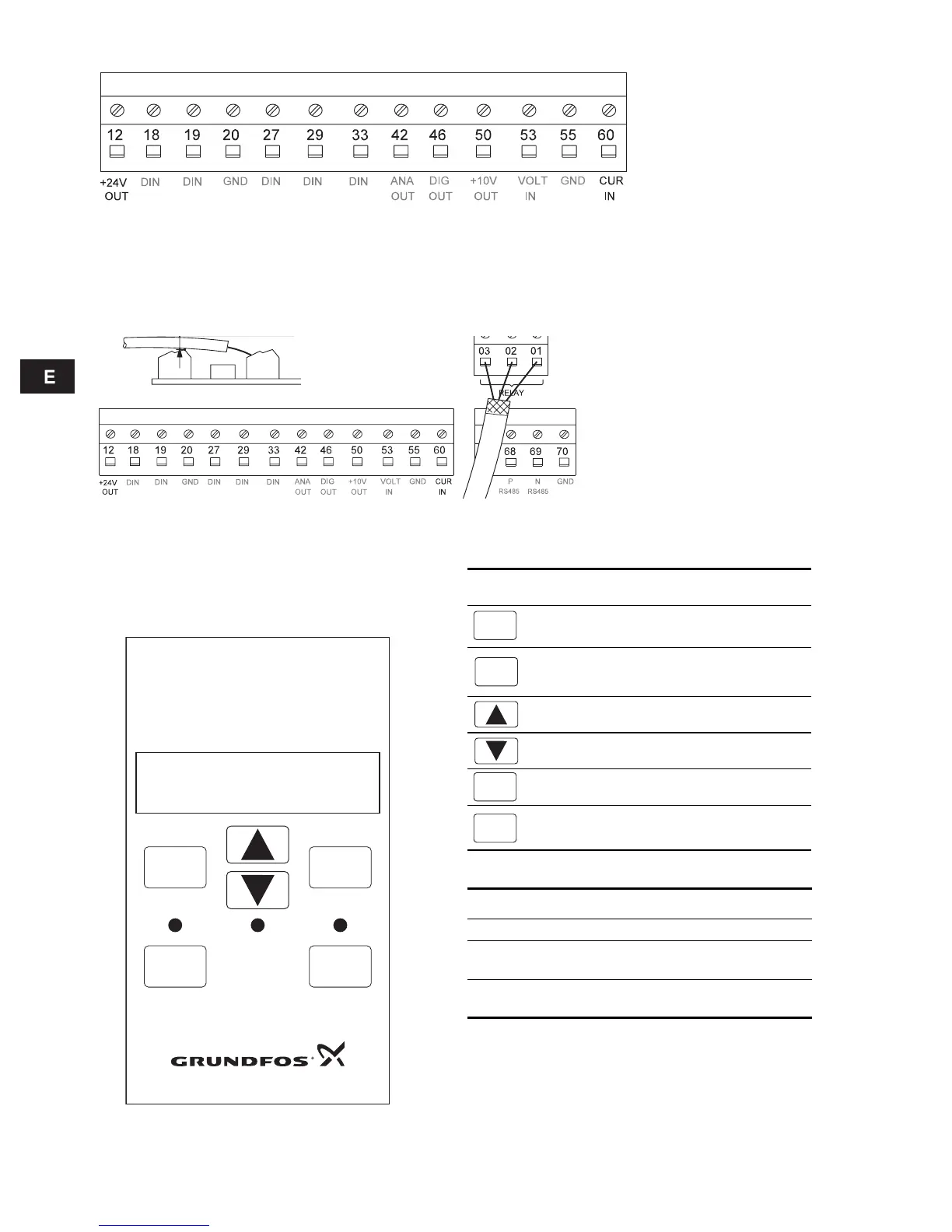

Fig. 18 Terminales de control en el CU 321
2.3.6 Conexión del relevador
Nota: La cubierta del cable para el relevador debe
cubrir la primera fila de las terminales de la tarjeta de
control. Diámetro máximo del cable: 0-0.160 pulg.
(4 mm). Ver fig. 19.
Fig. 19 Terminales de conexión del relevador
3. Funciones de operación
3.1 Botones de operación y luces
indicadoras
Fig. 20 Vista frontal de la unidad de control
CU 321
Botones de operación
Luces indicadoras
TM03 2627 4605
TM03 2626 4605
TM03 2619 4605
Install
Enter
Alarm Warning On
Change/
Off/
Reset
On
CU321
Botón Función
Activa la bomba
Detiene la bomba y
restaura las advertencias y alarmas
Incrementa el rendimiento de la bomba
Disminuye el rendimiento de la bomba
Menú de instalación
Cambios o ingreso de datos
LED (luz) Función
Alarma (rojo) Indica una alarma
Advertencia
(amarillo)
Indica que se ha alcanzado un
nivel de advertencia
Encendido
(verde)
Indica que se ha activado la red
de suministro
On
Off/
Reset
Install
Enter
Change/
