58
2.3 Instalación eléctrica
Es responsabilidad del instalador asegurar la
correcta conexión a tierra y la protección de acuerdo
con los estándares locales y nacionales.
IMPORTANTE
Para eliminar la posibilidad de interferencia eléc-
trica, no instale la ruta de los cables de poder
cerca de cables eléctricos. Mantenga una separa-
ción física de al menos 10 a 12 pulgadas.
Si esto es imposible o se desea extremar precaucio-
nes, utilice un cable blindado y até el alambre del
dren al cable de tierra del CU 321.
2.3.1 Conexión a tierra
Cumpla con lo siguiente en la instalación:
• Conexión a tierra de seguridad: La unidad tiene
una corriente de alta fuga y debe ser debidamente
aterrizada por seguridad. Siga todas las regula-
ciones locales de seguridad local.
• Conexión a tierra de alta frecuencia: Mantenga
los cables de tierra tan cortos como sea posible.
Debido a que las corrientes de fuga a tierra pueden
ser mayores que 3.5 mA, el CU 321 siempre debe
estar conectado a tierra de acuerdo con las regula-
ciones aplicables locales y nacionales.
No use el GFCI junto con el CU 321 debido a que las
altas corrientes de fuga pueden dispara estos dispo-
sitivos.
2.3.2 Alimentación
Ver la sección 6. Datos técnicos de este manual
para las dimensiones adecuadas de la sección
transversal del cable.
Conecte la alimentación a las terminales de acuerdo
a la siguiente tabla. La toma de tierra protectora
reforzada debe conectarse a la terminal .
Tuberías para la fuente de voltaje:
1 x 208-240 V ±10%
3 x 208-240 V ±10%.
2.3.3 Conexión del motor
Ver la tabla de abajo y la sección 6. Datos técnicos
de este manual para las dimensiones adecuadas de
la sección transversal del cable.
Conecte los cables del motor a las terminales de
acuerdo a la tabla de abajo. La toma de tierra pro-
tectora reforzada debe conectarse a la terminal .

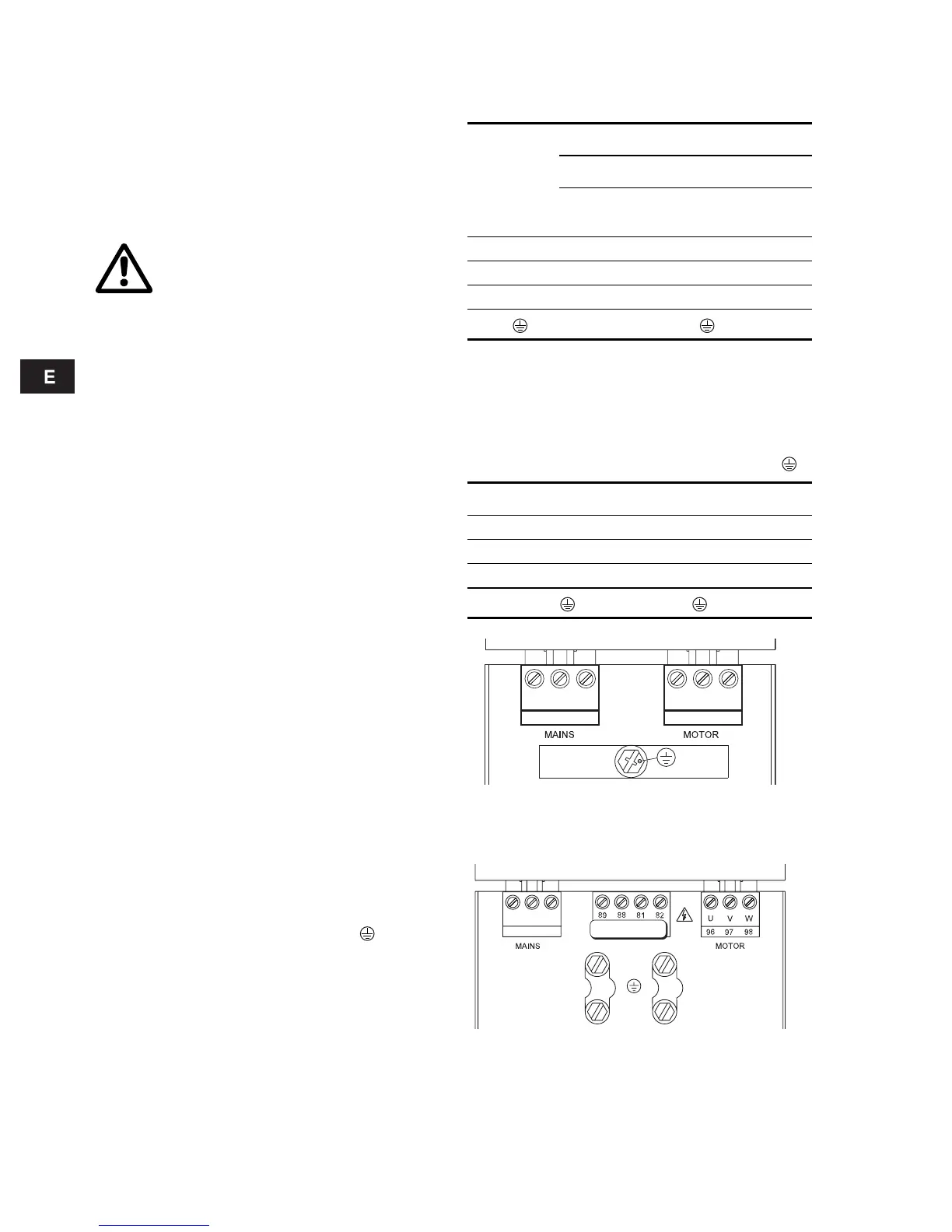

Fig. 15 Conexiones de la alimentación y terminal
del motor, CU 321, 3 hp, monofásico o
trifásico y 5 hp, trifásico
Fig. 16 Conexiones de la alimentación y terminal
del motor, CU 321, 5 hp, monofásico
¡ADVERTENCIA!
El voltaje del CU 321 es peligroso siempre
que esté conectado a la línea de AC.
Una instalación incorrecta del motor o de
la unidad puede causar daño al equipo,
lesiones graves o la muerte.
Cumpla con las instrucciones de seguri-
dad de este manual, lo mismo que con las
regulaciones locales y nacionales.
Tocar las partes eléctricas puede ser fatal
- incluso después que el equipo ha sido
desconectado de la línea de AC.
Espere por lo menos 4 minutos para que
la corriente se disipe.
Alimenta-
ción
Terminales del CU 321
3 hp 5 hp
Mono-
fásico
Tri-
fásico
Mono-
fásico
Tri-
fásico
L1 L1 L1 L1 L1
L2 L2 L2 L2 L2
L3 –L3–L3
Tierra Tierra
Motor Terminales del CU 321
Amarillo (U) U
Rojo (V) V
Negro (W) W
Verde (tierra ) Tierra
TM03 2635 3506TM03 5365 0507
L1
91 92 93
U
96 97 98
VW
L3 L2
NOT USED!
L1 L2(L3)
91 93 92
