37

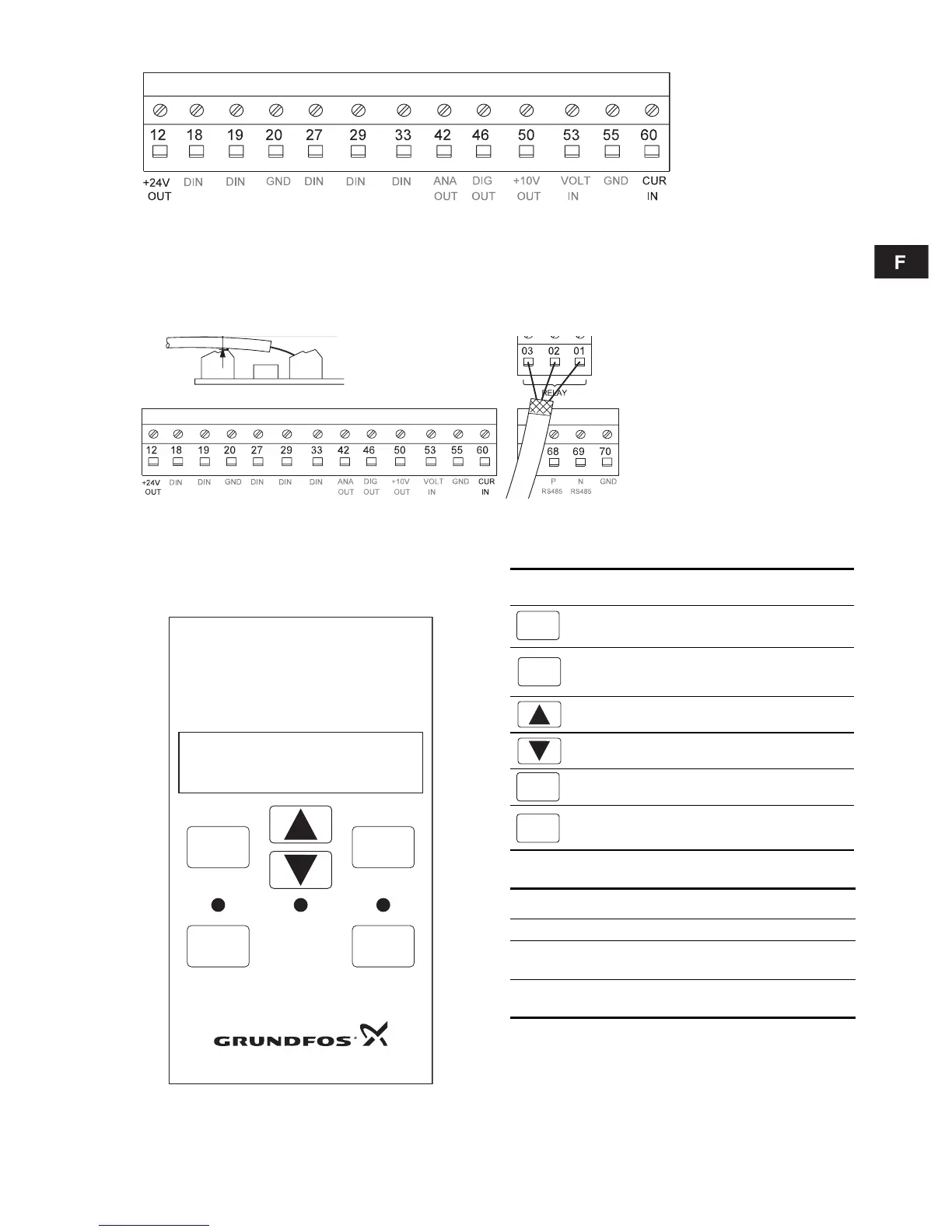

Fig. 18 Bornes de contrôle du CU 321
2.3.6 Raccordement du relais
Note : La gaine du câble doit recouvrir la première
rangée de bornes de la carte de contrôle. Le diamè-
tre maximum du câble à utiliser : 0 à 4 mm
(0 à 0,160 po.). Voir la fig. 19.
Fig. 19 Connexion des bornes du relais
3. Utilisation
3.1 Touches et témoins lumineux
Fig. 20 Vue de face de l'unité de contrôle CU 321
Touches d'opération
Témoins lumineux
TM03 2627 4605
TM03 2626 4605
TM03 2619 4605
Install
Enter
Alarm
Warning
On
Change/
Off/
Reset
On
CU321
Touche Fonction
Active la pompe
Désactive la pompe et
réinitialise les alertes et avertissements
Augmente la performance de la pompe
Diminue la performance de la pompe
Menu d'installation
Changement ou entrée des données
DEL Fonction
Alerte (rouge) Signale une alerte
Avertissement
(jaune)
Signale un avertissement
Activé (vert)
Indique que la pompe est
alimentée en électricité
On
Off/
Reset
Install
Enter
Change/
