36
2.3.4 Sens de rotation du moteur
Pour changer le sens de rotation du moteur, inversez
les fils de 2 phases (lesquelles n'a aucune impor-
tance) à la sortie du circuit de puissance.
2.3.5 Connexion du capteur de pression
Le CU 321 est calibré en usine pour ce capteur de
pression :
Connectez le capteur de pression aux bornes de
contrôle comme suit :

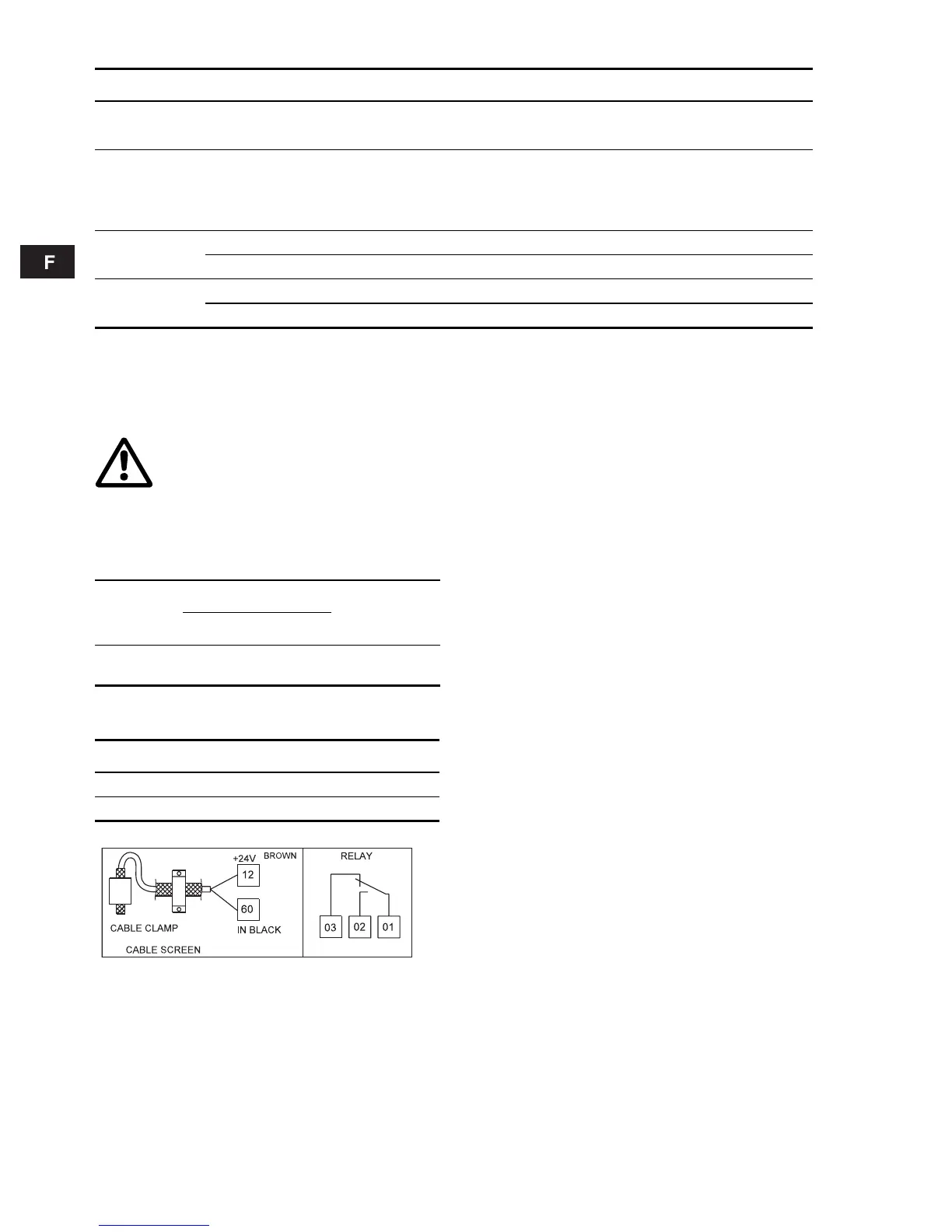

Fig. 17 Étiquette de raccordement du capteur
de pression au CU 321
Note : Exposez suffisamment le blindage du câble
pour assurer un bon contact électrique avec la fixa-
tion de câble.
Longueur maximale de câble [mètres]
Caractéristiques du
moteur
Dimension du câble de cuivre [AWG]
Alimentation
secteur
Puis-
sance
14 12 10 8 6 4 2
[V] [ch]
3 x 208
3 54,8 88,3 143,2 225,5 353,5 551,6 –
5 – 51,8 85,3 134,1 210,3 329,1 396,2
3 x 240
3 64,0 103,6 164,5 262,1 408,4 633,9 –
5 – 60,9 97,5 155,4 243,8 377,9 396,2
AVERTISSEMENT !
Rappelez-vous de couper l'alimentation et
d'attendre au moins 4 minutes pour per-
mettre au courant de se dissiper avant
d'inverser les fils des phases.
Produit
Information
Numéro de
produit
Signal Plage
Capteur de
pression
4-20 mA 0-827 kPa 96437852
Bornes du CU 321 Couleur des fils du capteur
12 Brun
60 Noir
TM03 2637 4705
SENSOR
