52
Límites del sistema
Aunque el CU 321 esté controlando la presión den-
tro de ±3 psi, pueden ocurrir mayores variaciones de
presión en el sistema. Si el consumo cambia repenti-
namente, p. ej. si se abre una llave el agua debe
empezar a fluir antes que la presión se vuelva cons-
tante de nuevo. Tales variaciones dinámicas depen-
den de la tubería, pero típicamente son de ±7 psi.
Si el consumo deseado es mayor que la cantidad
que la bomba puede entregar a la presión deseada,
la presión sigue la curva de la bomba ilustrada a la
derecha en la fig. 3.

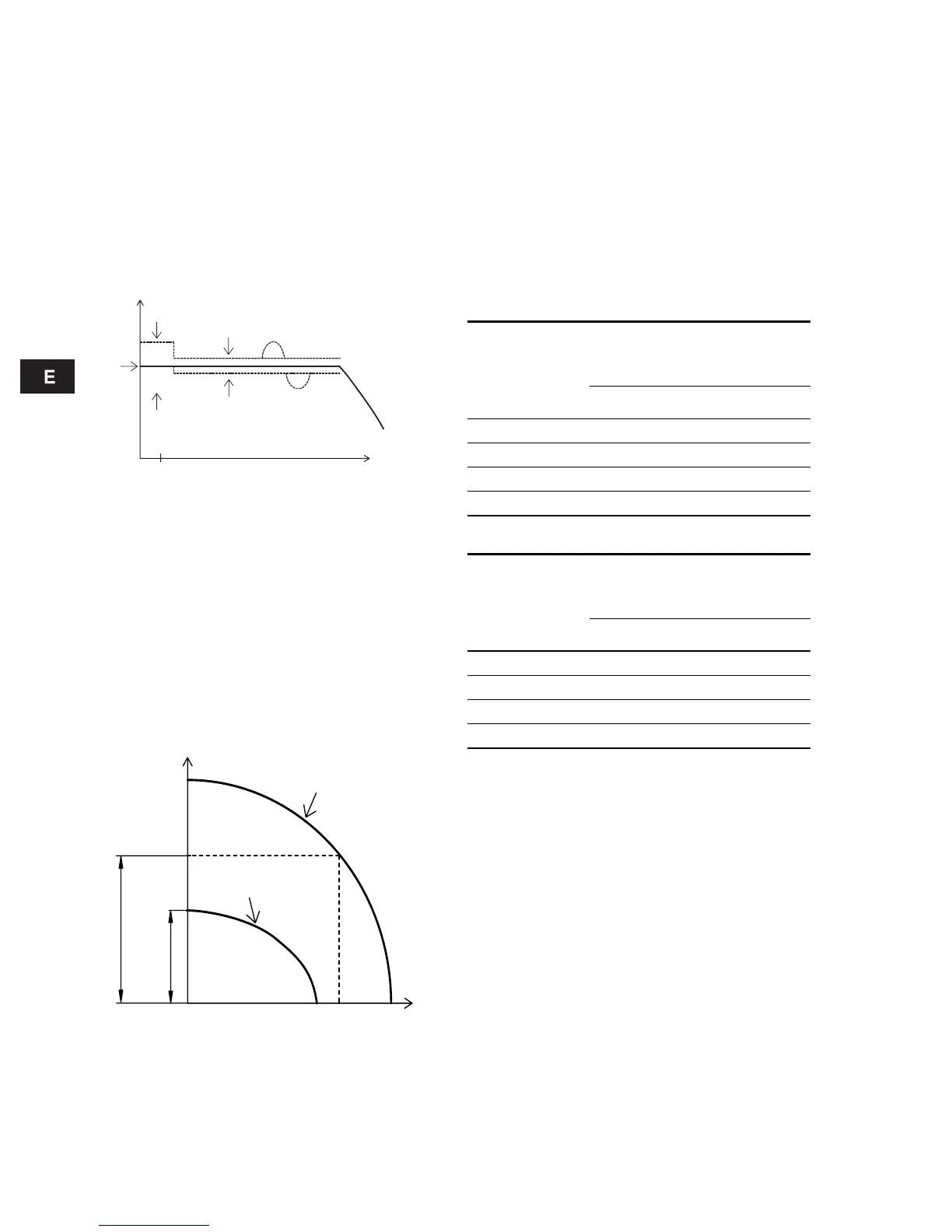

Fig. 3 Presión como función del flujo
Nota: La presión puede fluctuar hasta 20 psi por
debajo del valor predeterminado cuando la bomba
arranca en una situación de alta demanda. Un tan-
que diafragma más grande minimizará este efecto.
1.4 Dimensión del sistema
Para asegurar el correcto funcionamiento del sis-
tema, es importante que la bomba sea del tipo ade-
cuado.
Durante la operación, el CU 321 controla la veloci-
dad de la bomba dentro del rango de 1500 a
3600 rpm, ver fig. 4.
Fig. 4 Curva de la bomba (tamaño)
Guías recomendadas para dimensionar el sistema:
Se debe cumplir lo siguiente:
• Carga mín. sin flujo < carga estática + presión del
sistema.
Comentario: Si no se cumple esto, la presión
excederá la presión fijada en el CU 321.
• Carga máx. a flujo nominal > carga dinámica +
presión del sistema.
Comentario: Si no se cumple esto, la presión
puede caer por debajo de la presión fijada en
el CU 321.
La carga máx. a flujo nominal y la carga mín. sin
flujo se pueden encontrar en la tabla de abajo:
3 hp:
5 hp:
TM03 3601 0406TM01 8547 0400
Control
±3 psi
Variaciones
dinámicas
±7 psi
Presión
Comienza
en el punto
de ajuste
Paro
+7 psi
gpm
0.8
