33
2.2 Installation mécanique (5 ch, 1 phase)
Toutes les dimensions sont en millimètres.

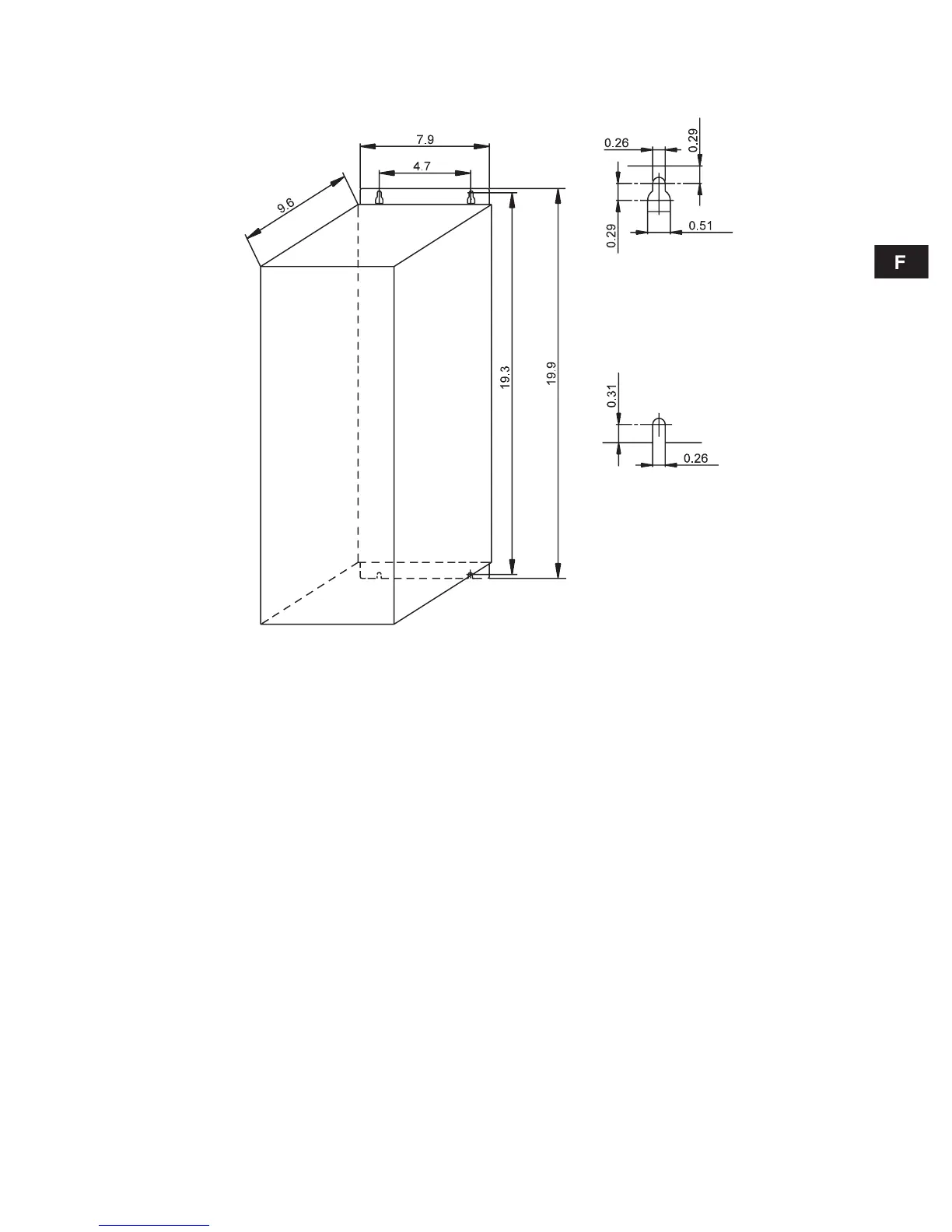

Fig. 11 Croquis des dimensions du CU 321
Espacement
Si plus d'un CU 321 sont installés, les consignes
suivantes doivent être respectées durant l'installa-
tion mécanique.
IMPORTANT
Le CU 321 est refroidi à l'air. Pour un refroidissement
approprié, laissez au minimum 100 mm (4 po)
d'espace libre au-dessus, au-dessous et de chaque
côté du CU 321 pour protéger l'appareil de la sur-
chauffe.
TM03 5366 3506
