32

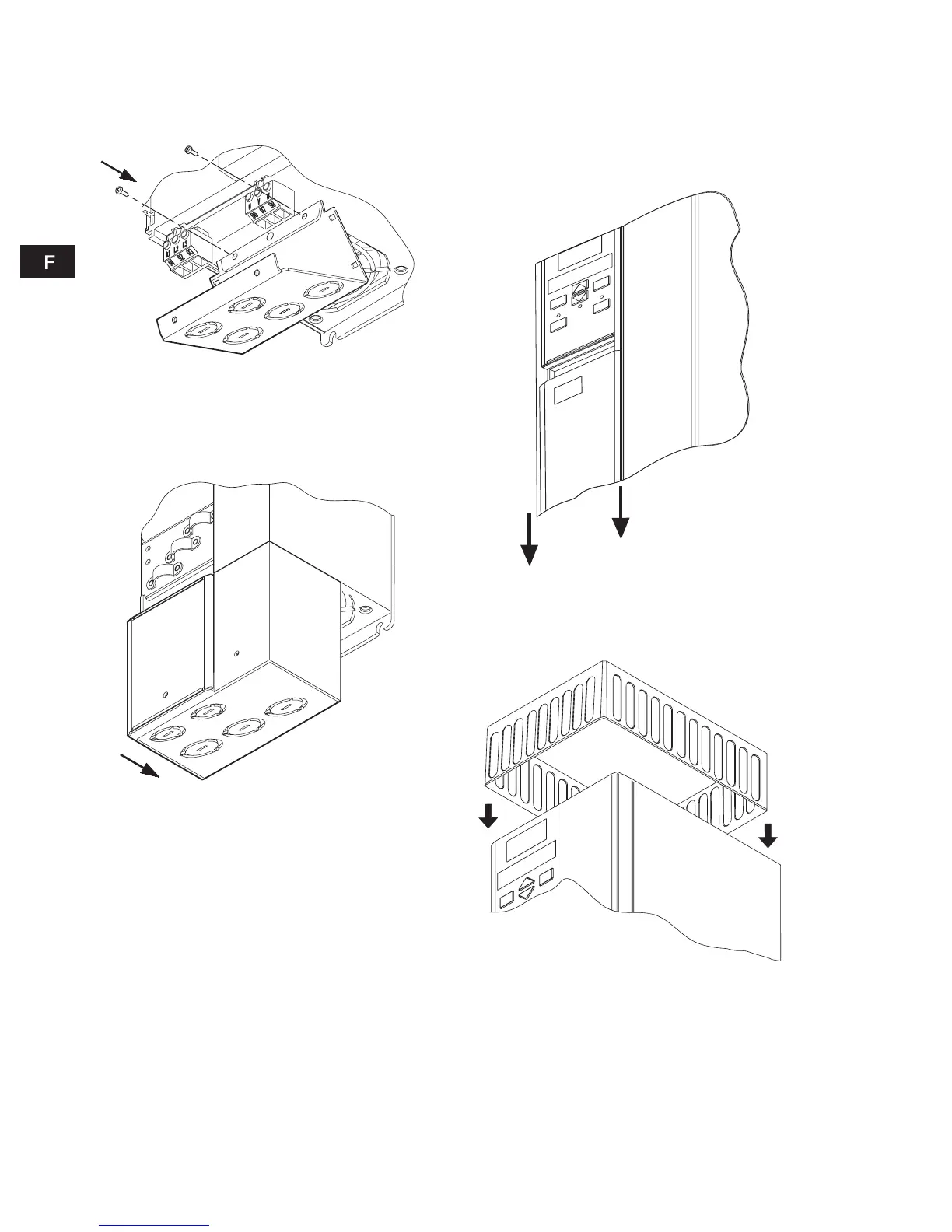

2.1.1 Installer l'ensemble de couvre-bornes
NEMA 1
Installez le couvercle pour le conducteur tel qu'illus-
tré à la fig. 7.
Fig. 7 Installation de la pièce métallique
Installez les câbles d'alimentation, du moteur, du
capteur de pression et du relais par les conduits de
câbles.
Installez le couvre-bornes tel qu'illustré à la fig. 8.
Fig. 8 Installation du couvre-bornes
2.1.2 Accéder aux bornes de contrôle
(capteur de pression ou relais)
Toutes les bornes de contrôle sont situées sous le
couvercle de protection à l'avant du CU 321. Démon-
tez le couvre-bornes afin de permettre le retrait du
couvercle de protection. Retirez le couvercle en le
faisant glisser vers le bas, tel qu'illustré à la fig. 9.
Fig. 9 Accéder aux bornes de contrôle
2.1.3 Installer le couvre supérieur
Installez le couvre supérieur tel qu'illustré à la fig. 10.
Fig. 10 Installation du couvre supérieur
TM03 2629 4505TM03 2630 4605
TM03 6006 4106TM03 5995 4106
