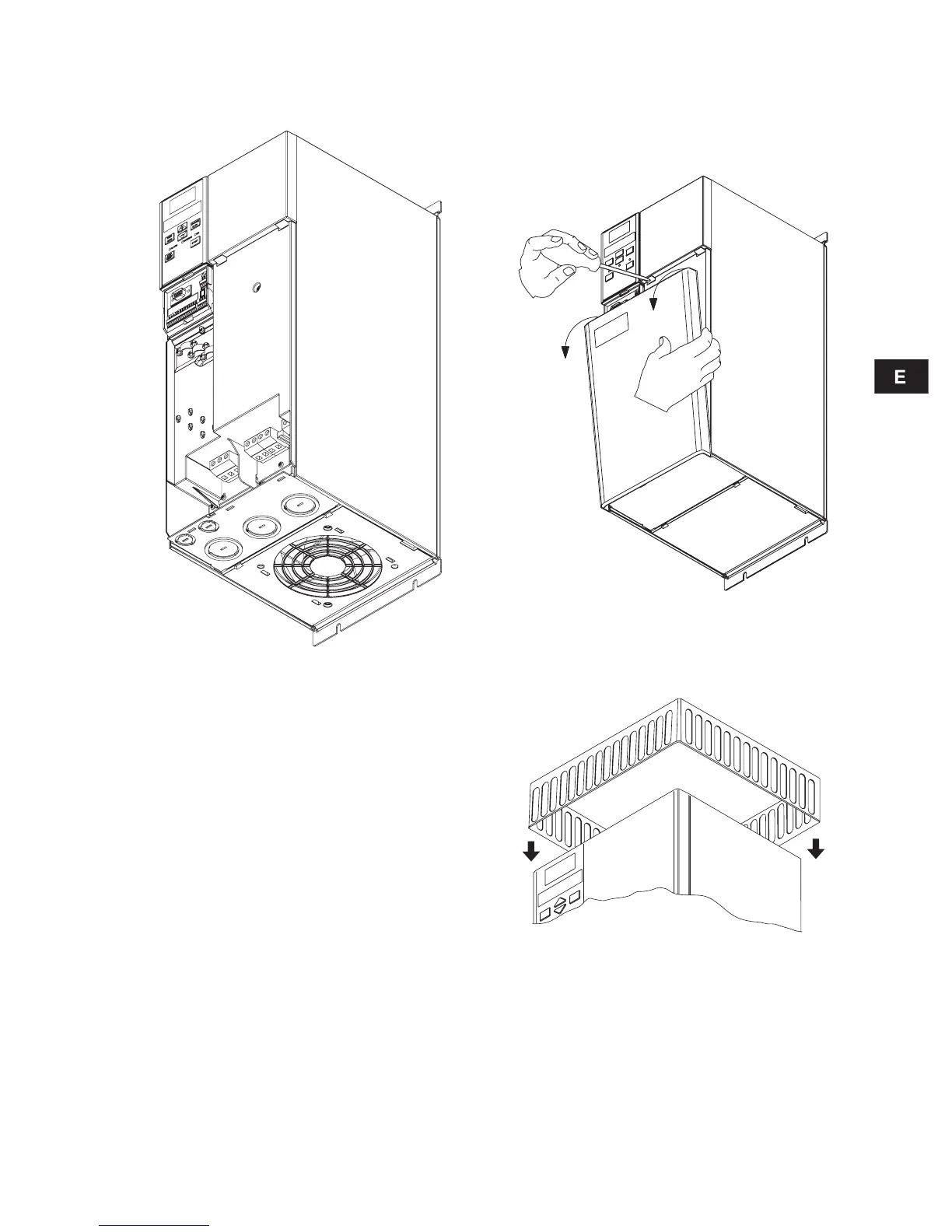

2.2.1 Montaje de la cubierta terminal
Monte la cubierta terminal para cable como se
muestra en la fig. 12.
Fig. 12 Montaje de la cubierta terminal
Monte los cables hacia la alimentación, motor, sen-
sor de presión y relevador a través de los conductos.
2.2.2 Acceso a terminales de control
(relevador o sensor de presión)
Todas las terminales de control están ubicadas
debajo de la placa protectora en la parte frontal del
CU 321. Afloje la placa protectora con un destornilla-
dor e inclínela siguiendo la figura 13.
Fig. 13 Acceso a las terminales de control
2.2.3 Montaje de la cubierta superior
Monte la cubierta superior como se muestra en
la fig. 14.
Fig. 14 Montaje de la cubierta superior
TM03 5344 3406
TM03 5997 4106TM03 5996 4106
