2.1.1 Montaje de la cubierta terminal del kit
NEMA 1
Monte la cubierta terminal para cable como se mues-
tra en la fig. 7.

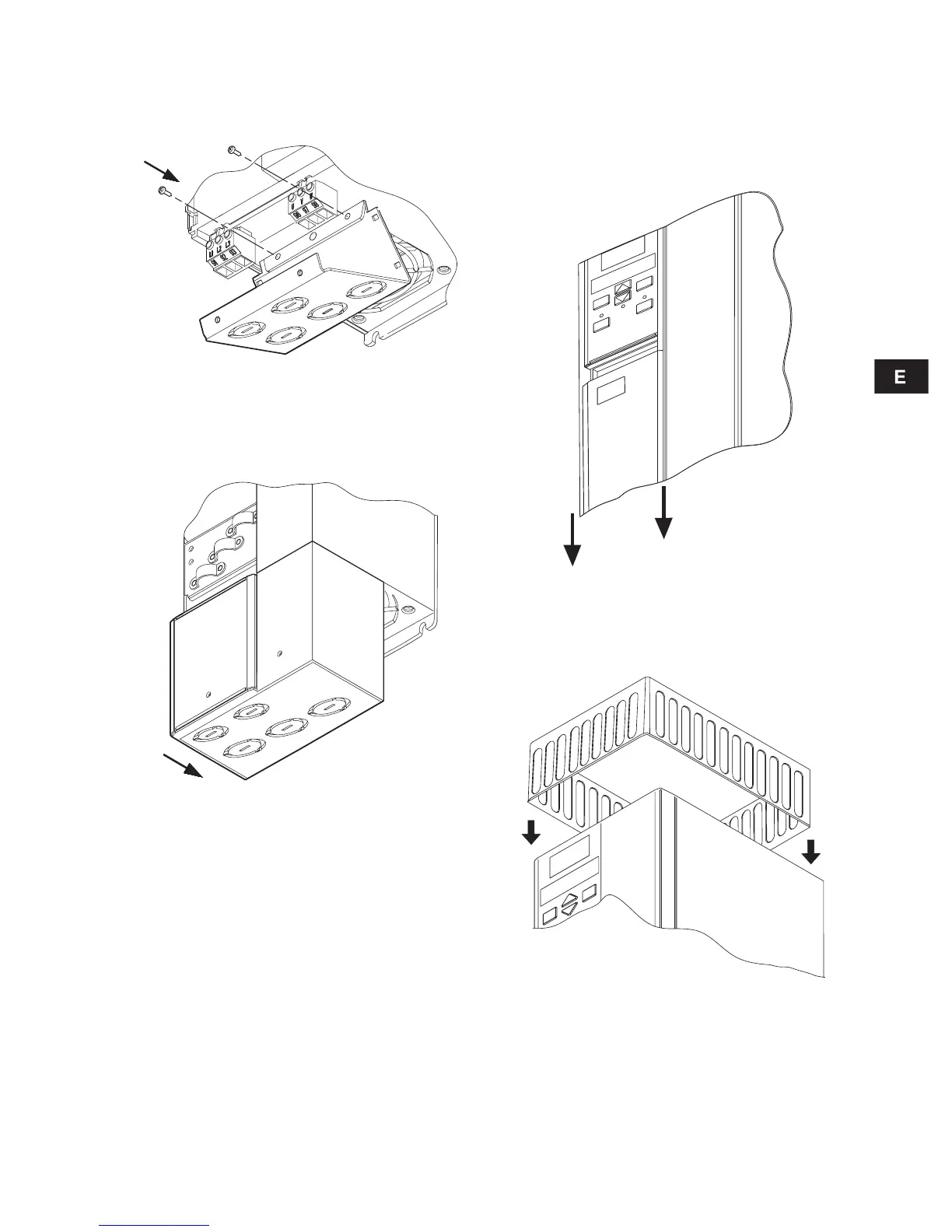

Fig. 7 Montaje de la parte metálica
Monte los cables hacia la alimentación, motor, sen-
sor de presión y relevador a través de los conductos.
Monte la cubierta terminal como se muestra en la
fig. 8.
Fig. 8 Montaje de la cubierta terminal
2.1.2 Acceso a terminales de control
(relevador o sensor de presión)
Todas las terminales de control están ubicadas
debajo de la placa protectora en la parte frontal del
CU 321. Desmonte la cubierta del terminal para per-
mitir remover la placa protectora. Remueva la placa
protectora deslizándola hacia abajo, ver fig. 9.
Fig. 9 Acceso a las terminales de control
2.1.3 Montaje de la cubierta superior
Monte la cubierta superior como se muestra en
la fig. 10.
Fig. 10 Montaje de la cubierta superior
TM03 2629 4505TM03 2630 4605
TM03 6006 4106TM03 5995 4106
