47

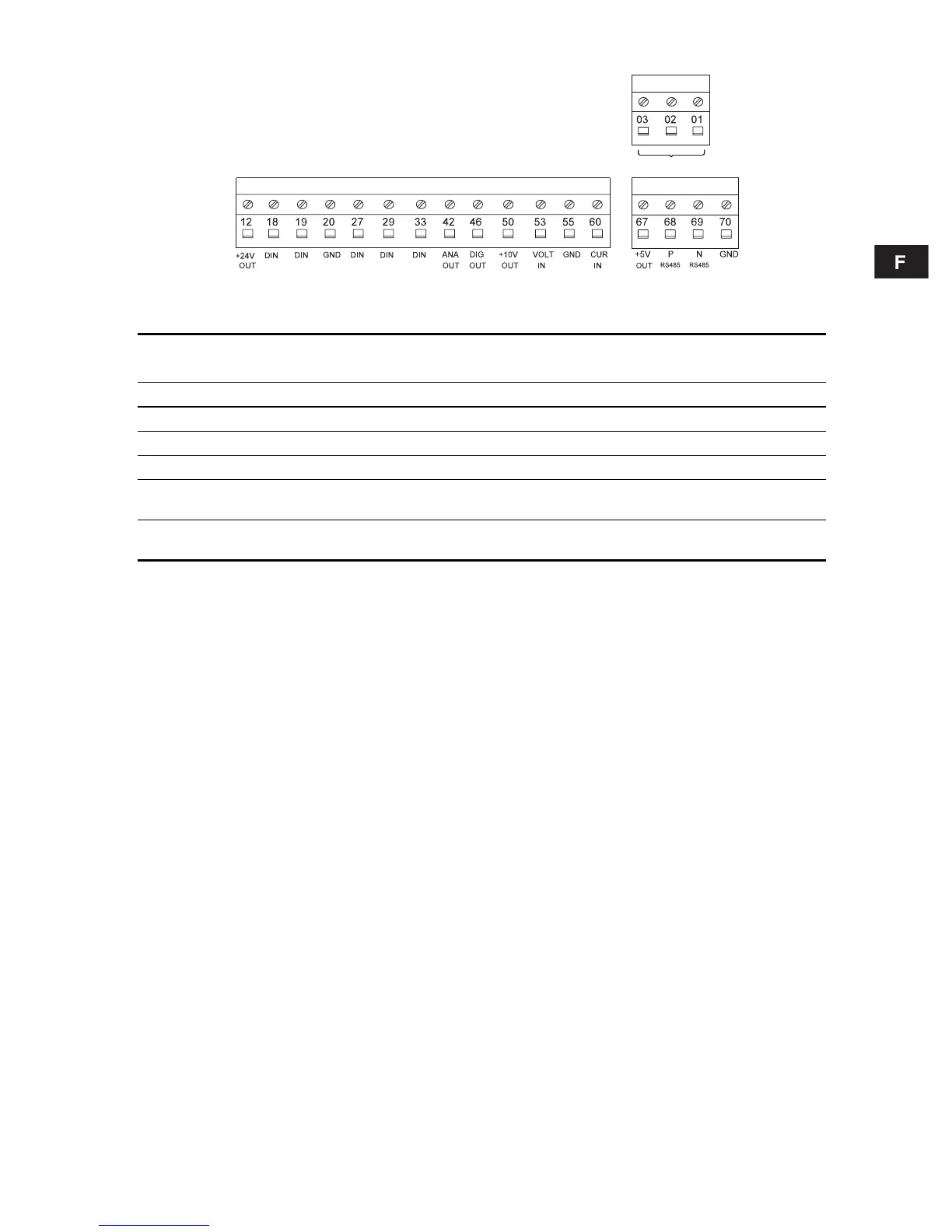

Fig. 22 Bornes de contrôle du CU 321
Environnement
Note : Pour une installation extérieure, le CU 321 doit être installé dans un boîtier respectant au minimum la
norme NEMA 3R avec un système de ventilation et de chauffage approprié de manière à maintenir le CU 321
à l'intérieur des limites de température prescrites.
Dispositifs de sécurité
• Le CU 321 est protégé contre les courts-circuits
sur les terminaux du moteur U, V et W.
• La surveillance de la tension du circuit intermé-
diaire assure que le CU 321 disjoncte si la tension
du circuit intermédiaire est trop élevée ou trop
basse.
• Le CU 321 est protégé contre les défauts de mise
à la terre sur les terminaux du moteur U, V et W.
TM03 2628 4605
CU 321
3 ch, 1 ou 3 phases
5 ch, 3 phases
5 ch, 1 phase
Boîtier (unité CU 321) NEMA 0 NEMA 1
Boîtier avec ensemble NEMA 1 NEMA 1 –
Humidité relative maximale 93%
Température ambiante Max. 45°C
Température ambiante minimale
durant le fonctionnement normal
0°C
Température d'entreposage/de
transport
Min. –25°C
Max. 71°C
Relais
