Informação relacionada
5.2.2 Ponto de derivação máximo
9.2.1.1 Configuração da entrada externa
AVISO
Choque elétrico
Morte ou lesões pessoais graves
‐ Antes de iniciar qualquer trabalho no
produto, desligue a alimentação.
Certifique-se de que a alimentação
não pode ser ligada inadvertidamente.
AVISO
Choque elétrico
Morte ou lesões pessoais graves
‐ A terra de proteção (PE) da saída da
alimentação deve ser ligada à terra de
proteção da bomba. A ficha e a saída
de alimentação devem ter o mesmo
sistema de ligação à terra de proteção.
‐
Todas as ligações elétricas devem ser
efetuadas por pessoal qualificado, em
conformidade com as regulamentações
locais.
Se o cabo de alimentação estiver
danificado, deverá ser substituído pelo
fabricante, pelos serviços técnicos do
fabricante ou por um técnico de
qualificações equivalentes.
Certifique-se de que a instalação elétrica
suporta a corrente nominal [A] do produto.
Consulte a chapa de características deste
produto.

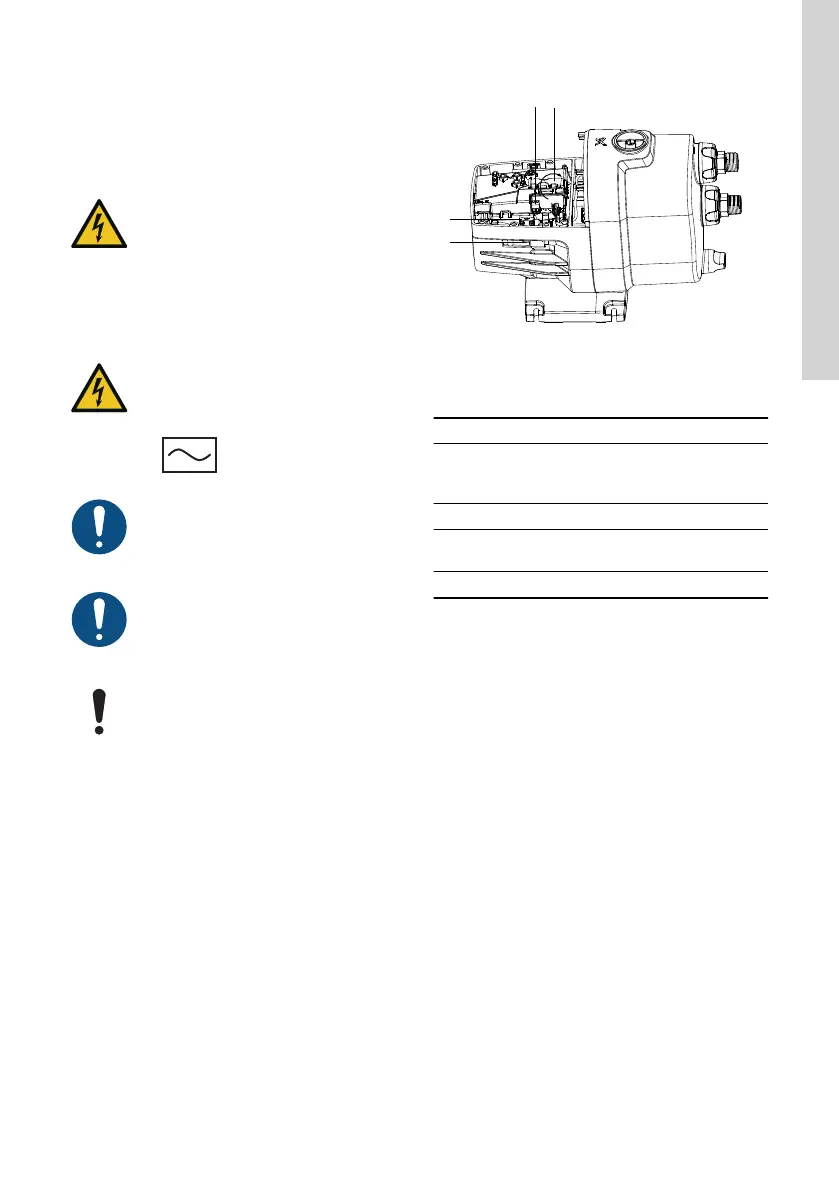

TM075384
Ligação da entrada externa
Pos. Descrição
1
Tampa na cobertura da
placa de circuitos
impressos
2 Terminais
3
Abraçadeira de fixação
de cabos
4 Bucim do cabo
1. Retire os parafusos e eleve a cobertura da
bomba.
2. Abra a tampa na cobertura da placa de circuitos
impressos.
3. Puxe o cabo de através do bucim e da
abraçadeira.
4. Ligue aos terminais.
5. Fixe a abraçadeira para manter o cabo no devido
lugar.
6. Feche a tampa.
7. Volte a colocar a cobertura da bomba e
aparafuse-a.
8. Ligue a bomba e faça a ligação ao Grundfos GO
Remote.
55
Português (PT)
