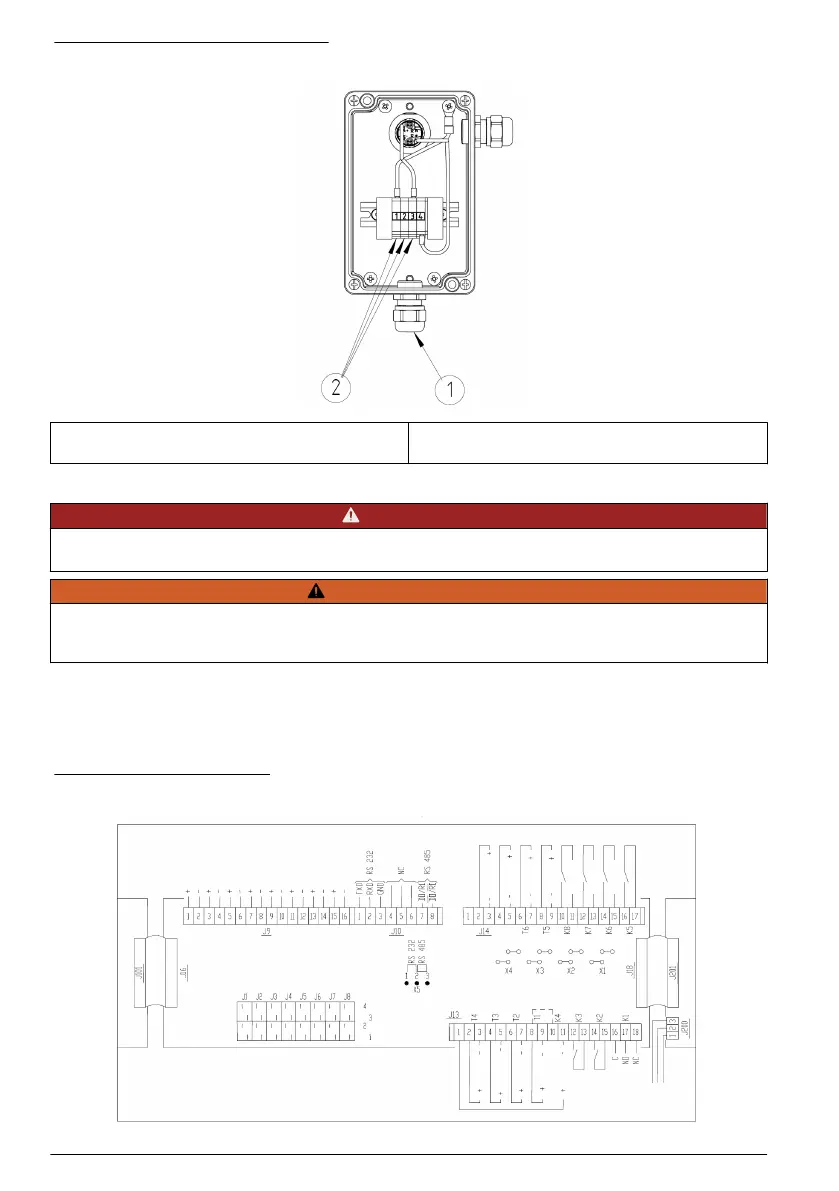

Figura 5 Cutia sursei de alimentare
1 Manşonul de cablu pentru alimentarea principală 2 Borne de conexiune (1 = Împământare, 2 = Nul, 3 =
Curent)
5.4.3 Conexiuni intrare/ieşire
P E R I C O L
Pericol de electrocutare. Asiguraţi-vă întotdeauna că analizorul este oprit şi deconectat de la curent înainte de a
realiza oricare din conexiunile din prezenta secţiune.
A V E R T I S M E N T
Pentru conformitatea cu standardele de securitate şi respectarea dispoziţiilor EMC de către analizor, urmaţi
procedurile definite în Proceduri de cablare şi pregătirea cablului de la pagina 138 pentru toate conexiunile
realizate la aparatul electronic al analizorului.
Aparatul electronic (Nr. 11 în Figura 1 de la pagina 136) trebuie deschis prin spate pentru realizarea
acestor conexiuni. Deşurubaţi cele patru şuruburi care ţin panoul posterior al aparatului şi balansaţi
uşor de la stânga la dreapta. Consultaţi Figura 6 pentru localizarea bornelor şi tabelele de mai jos
pentru funcţii.
Notã: Diagrama cu bornele de conectare este, de asemenea, amplasată fizic pe spatele aparatului electronic.
Figura 6 Borne conectoare.
144 Română
