Herstellen der Anschlüsse
Anschließen des Trigger-Ausgangs

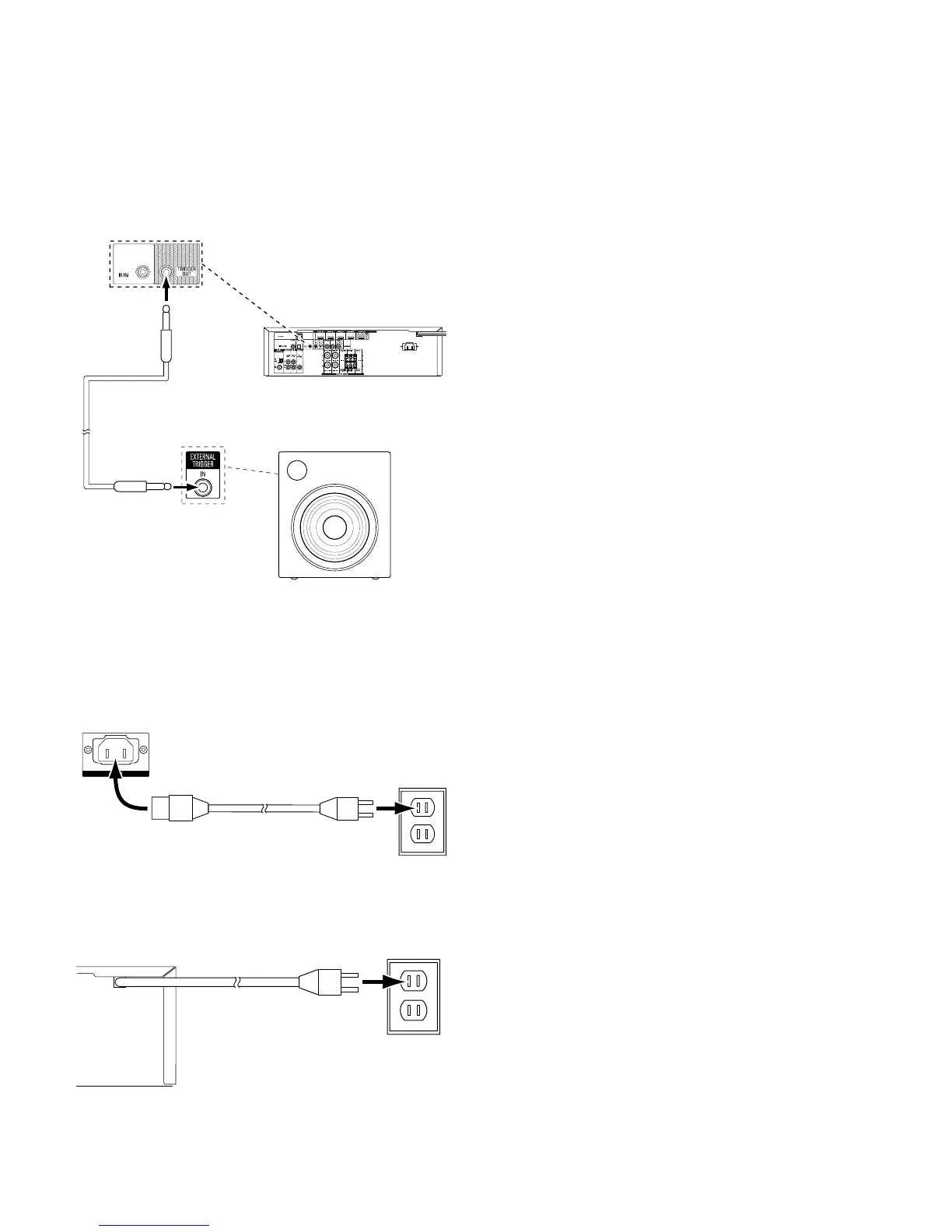

Wenn in Ihrem System Geräte angeschlossen sind, die über ein DC-Trigger-Signal
gesteuert werden können, schließen Sie diese mit einem Kabel mit Mono-3,5-mm-
Mini-Stecker an den Trigger-Ausgangsanschluss des AVRs an. Der AVR stellt nach dem
Einschalten ein 12-V-DC(100mA)-Trigger-Signal am Anschluss zur Verfügung.
AVR
Gerät mit
Trigger-Eingang
Mono 1/8 Zoll (3,5mm)
Mini-Steckverbindung
(nicht im Lieferumfang
enthalten)
Anschließen an das Stromnetz
AVR 151S:
Schließen Sie das mitgelieferte Netzkabel an den AC-Eingangsanschluss des AVRs und
danach an eine angeschlossene, ungeschaltete Steckdose an.
Netzsteckdose
Netzbuchse
am AVR
Netzkabel (im
Lieferumfang enthalten)
AVR 1510S:
Schließen Sie das AVR-Netzkabel an eine funktionierende, ungeschaltete Netzsteckdose
an.
AVR-Netzkabel
Netzsteckdose
