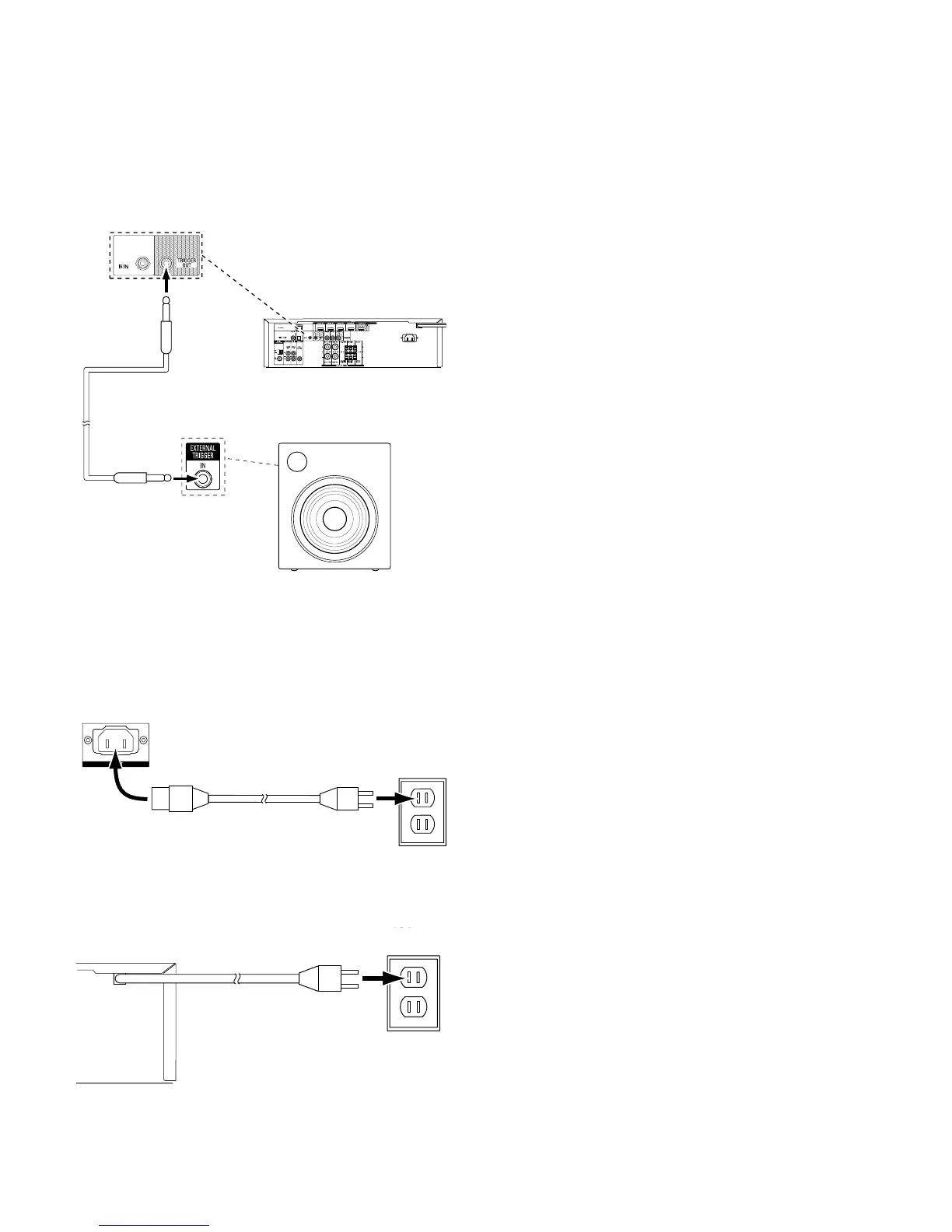

Raccordement à la sortie de déclenchement
Si votre système dispose d’un équipement pouvant être contrôlé par un signal de
déclenchement c.c., raccordez ce dernier au connecteur de sortie de déclenchement de
l’AVR à l’aide d’un câble de liaison mono à mini-fiche 3,5mm (1/8po). Dès sa mise sous
tension, l’AVR émet un signal de déclenchement 12Vc.c. (100mA).
AVR
Périphérique équipé d’un connecteur
d’entrée de déclenchement
Câble de liaison mono
à mini-fiche 3,5mm
(1,8po) (non fourni)
Raccordement à l’alimentation CA
AVR 151S :
Raccordez le cordon d’alimentation CA fourni au connecteur d’entrée CA de l’AVR, puis à
une prise électrique CA en état de fonctionnement et non commuté.
Prise de
courant
c.a.
Connecteur
d’entrée c.a.
de l’AVR
Câble d’alimentation(fourni)
AVR 1510S :
Connectez le cordon d'alimentation de l'AVR sur une prise électrique CA en état de
fonctionnement et non commuté.
AVR
Power Cord
AC Power
Outlet
Prise de
courant c.a.
Cordon d’alimentation
de l’AVR
