Wykonywanie połączeń

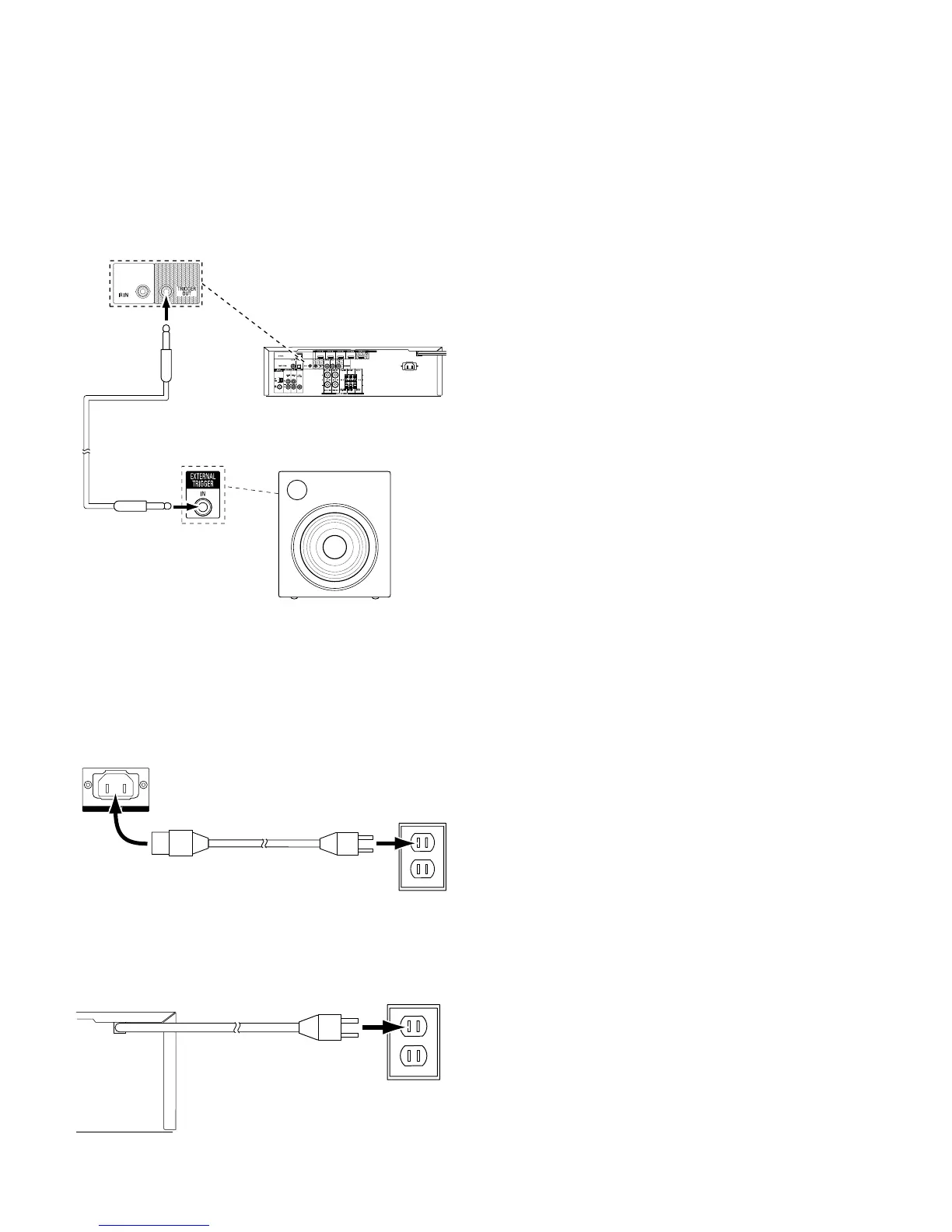

Podłączanie wyjścia wyzwalacza
Jeśli w skład systemu wchodzi urządzenie, którym można sterować za pomocą
wyzwalającego sygnału stałoprądowego, należy podłączyć je do złącza Trigger Out
(Wyjście wyzwalacza) odbiornika AVR przy użyciu kabla połączeniowego zakończonego
miniaturowym wtykiem ośrednicy 1/8cala (3,5mm). Odbiornik AVR – oile jest włączony
– przekazuje za pomocą tego połączenia sygnał wyzwalający o wartości 12 V DC
(100mA).
AVR
Urządzenie ze złączem
wejściowym wyzwalacza
Łączówka zminiaturowymi
wtykami ośrednicy 3,5mm
(nie należy do zestawu)
Podłączanie zasilania
AVR 151S:
Podłączyć dostarczany przewód zasilania do złącza zasilania AC odbiornika AVR,
anastępnie do niekomutowanego gniazda sieci zasilania prądem przemiennym.
Gniazdo
zasilania
Złącze zasilania
AC odbiornika
AVR
Przewód zasilania
(wzestawie)
AVR 1510S:
Podłączyć przewód zasilania odbiornika AVR do niekomutowanego gniazda sieci zasilania
prądem przemiennym.
Przewód zasilania
odbiornika AVR
Gniazdo
zasilania
