Tipi di connessioni dell’impianto home theater

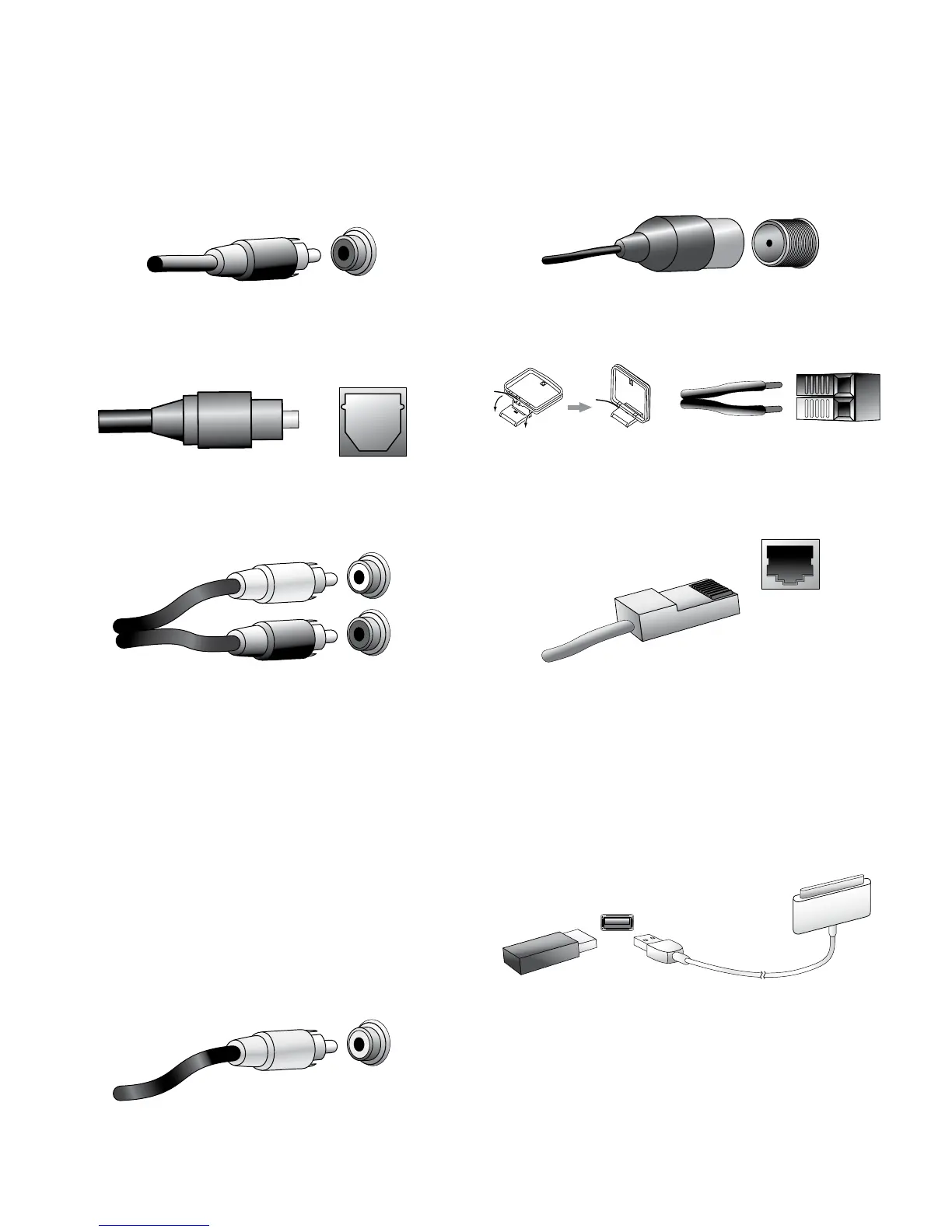

Connessioni audio digitali - Connessione coassiale
Le prese audio digitali coassiali sono in genere codificate con il colore arancione. Sebbene
siano simili alle prese analogiche di tipo RCA standard, non devono essere utilizzate per
collegare le uscite audio digitali coassiali agli ingressi analogici o viceversa.
Connessioni audio digitali - Connessione ottica
I connettori audio digitali ottici sono in genere coperti da un otturatore che li protegge
dalla polvere. L’otturatore si apre quando viene inserito il cavo. I connettori di ingresso
ottici sono codificati con un otturatore di colore nero.
Connessioni audio analogiche
Le connessioni analogiche a due canali richiedono un cavo audio stereo, con un
connettore per il canale sinistro (bianco) e un connettore per il canale destro (rosso).
Questi due connettori sono collegati tra loro.
Per i dispositivi sorgente dotati di uscite audio sia digitali che analogiche, è possibile
effettuare entrambe le connessioni.
Connessioni video
Molti dispositivi sorgente sono in grado di riprodurre sia segnali video che audio (ad es.
lettori Blu-ray Disc, lettori DVD scatola di interconnessione per il TV, sintonizzatore HDTV,
impianto satellitare, VCR e DVR). Oltre a una connessione audio come descritto sopra, è
necessario effettuare una connessione video per ogni dispositivo sorgente. Effettuare un
solo tipo di connessione video per ogni singolo dispositivo.
Connessioni video digitali
Se si è già collegato un dispositivo sorgente a uno dei connettori di ingresso HDMI
dell’AVR, è stata automaticamente eseguita una connessione video per il dispositivo
interessato, in quanto il cavo HDMI trasporta segnali digitali sia video che audio.
Connessioni video analogiche - Connessione video composito
Video composito è la connessione video analogica più comunemente disponibile. La
crominanza (colore) e la luminanza (intensità) del segnale video vengono trasmessi
utilizzando un unico cavo. La presa è in genere codificata con il colore giallo e ha lo
stesso aspetto di una presa audio analogica. Non collegare una presa video composita a
una presa audio analogica o digitale coassiale o viceversa.
Connessioni radio
L’AVR utilizza terminali separati per le antenne FM e AM fornite. L’antenna FM utilizza un
connettore F da 75 ohm.
Il connettore dell’antenna AM utilizza terminali a clip. Dopo aver montato l’antenna come
mostrato di seguito, premere le leve per aprire i connettori, inserire i cavi non isolati nelle
aperture, quindi rilasciare le leve per fissarli. I cavi dell’antenna non sono polarizzati,
quindi è possibile inserire ciascun filo nei connettori.
Connettore di rete
Il connettore di rete dell’AVR consente di ascoltare radio Internet o contenuti provenienti
da altri dispositivi compatibili con DLNA collegati alla stessa rete. Utilizzare un cavo Cat. 5
o un cavo Ethernet Cat. 5E per collegare il connettore RJ-45 dell’AVR alla rete locale.
Porta USB
L’AVR può riprodurre file audio da un dispositivo Apple iOS
®
collegato alla porta USB e
consente di controllare tale dispositivo tramite il suo telecomando. L’AVR è in grado di
riprodurre anche file audio MP3 e WMA da un dispositivo USB inserito nella porta USB.
Inserire il connettore o il dispositivo nella porta USB con un orientamento che consenta di
inserirlo completamente. È possibile inserire o rimuovere il connettore o il dispositivo in
qualsiasi momento, senza alcuna procedura di installazione o disinstallazione.
Inoltre, è possibile utilizzare la porta USB dell’AVR per effettuare degli upgrade del
firmware. Se un upgrade del sistema operativo dell’AVR sarà rilasciato in futuro, sarà
possibile scaricarlo nell’AVR tramite questa porta. Le istruzioni complete saranno fornite
in quell’occasione.
IMPORTANTE: non collegare un PC o un altro host/controller USB alla porta
USB dell’AVR, in quanto si potrebbero arrecare danni al ricevitore o all’altro
dispositivo.
