Harman Kardon AVR 1510S User Manual

305
POLSKI
AVR

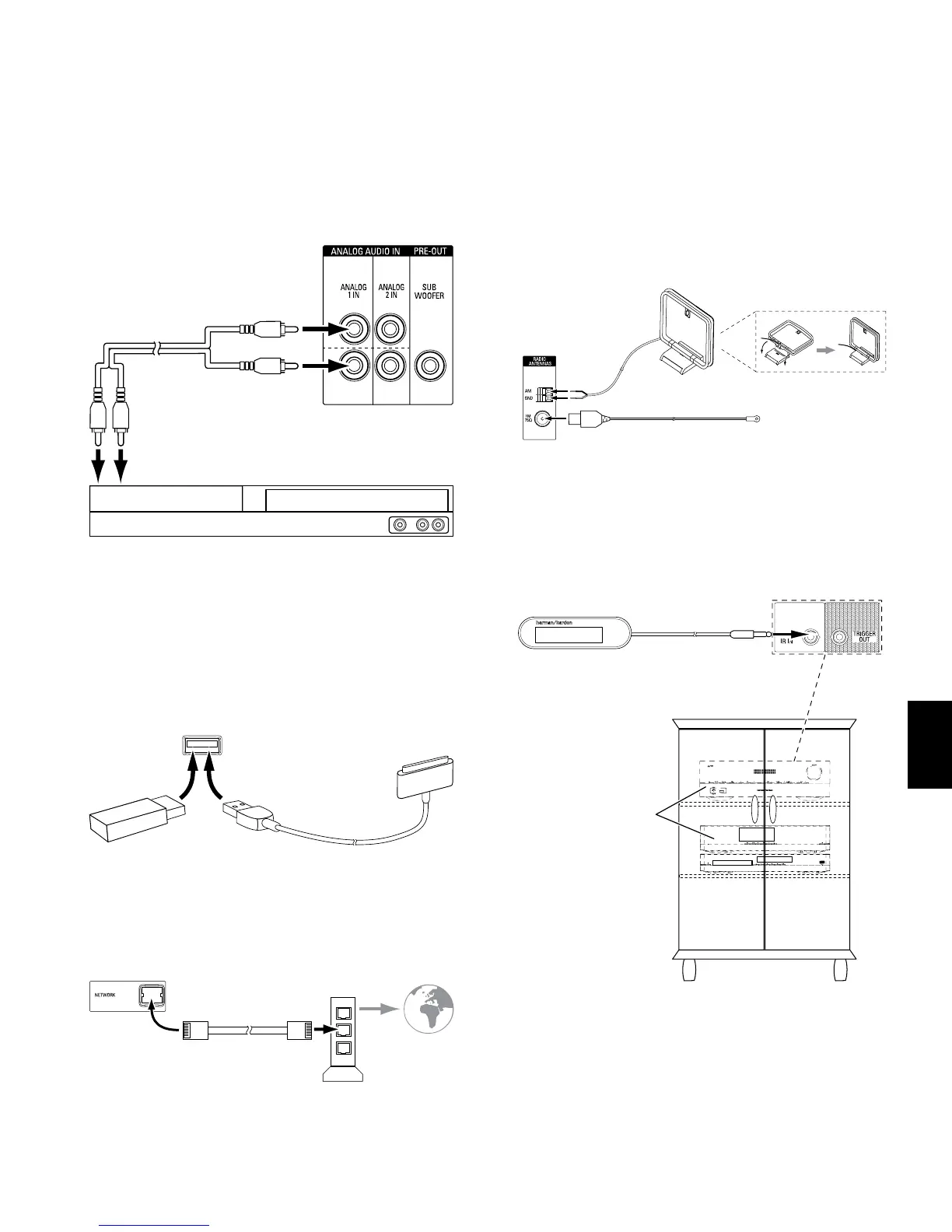

Wykonywanie połączeń
Podłączanie analogowych urządzeń audio
Urządzenia źródłowe niemające złączy HDMI lub cyfrowych złączy audio należy podłączać
do złączy analogowego sygnału dźwiękowego, wjakie wyposażony jest odbiornik AVR.
Kabel stereofoniczny
audio (nie należy do
zestawu)
Do analogowego
wyjścia
stereofonicznego
audio
Analogowe urządzenie źródłowe
Analogowe złącza audio
odbiornika AVR
Urządzenia USB i iOS
Do podłączenia urządzenia iPod, iPhone lub iPad za pomocą kabla Apple (nie należy do
zestawu) lub bezpośredniego podłączenia pamięci USB należy użyć portu USB na panelu
przednim odbiornika AVR. Można odtwarzać pliki audio z urządzenia lub pamięci USB i
korzystać z pilota odbiornika AVR do sterowania odtwarzaniem.
Port USB
na panelu przednim
odbiornika AVR
Pamięć
USB
Kabel Apple
(nie należy do
zestawu)
Podłączanie do sieci domowej
Za pomocą kabla kat. 5 lub kat. 5E (nie należy do zestawu) podłączyć złącze sieciowe
odbiornika AVR do sieci domowej, aby korzystać z radia internetowego i treści
znajdujących się na urządzeniach DLNA podłączonych do tej sieci.
Złącze
sieciowe
odbiornika AVR
Modem
sieciowy
Kabel Ethernet kat. 5/5E
(nie należy do zestawu)
Do sieci
domowej
iInternetu
Podłączanie anteny radiowej
• Podłącz znajdującą się wzestawie antenę FM do złącza antenowego FM (oimpedancji
75 Ω) odbiornika AVR. W celu uzyskania dobrej jakości odbioru sygnału należy
rozwinąć kabel anteny FM możliwie jak najdalej.
• Zegnij izłóż podstawę anteny w sposób pokazany na rysunku ipodłącz żyły do
złączy AM i Gnd odbiornika AVR. (Dowolną żyłę można podłączyć do dowolnego
złącza.) Ustaw antenę wtaki sposób, aby szumy wtle były minimalne.
Złącza
antenowe
odbiornika
AVR
Antena FM (wzestawie)
Antena AM
(wzestawie)
Składana podstawa
Podłączanie urządzeń na podczerwień
Odbiornik AVR jest wyposażony w złącze wejściowe podczerwieni, które umożliwia
zdalne sterowanie odbiornikiem AVR w różnych sytuacjach:
• W przypadku umieszczenia odbiornika AVR w szafce lub skierowanego od słuchacza,
do złącza wejściowego podczerwieni odbiornika AVR należy podłączyć zewnętrzny
odbiornik podczerwieni, taki jak opcjonalny odbiornik Harman Kardon HE 1000.
Złącze wejściowe podczerwieni
odbiornika AVR
Zewnętrzny odbiornik
podczerwieni
Odbiornik AVR iurządzenia
źródłowe zainstalowane
wewnątrz szafy

Harman Kardon AVR 1510S Specifications

General

Receiver type	Surround
Input sensitivity	250 mV
Audio output channels	5.1 channels
Signal-to-Noise Ratio (SNR)	38 dB
Total Harmonic Distortion (THD)	0.1 %
Power output per channel (20-20KHz@8 Ohm)	75 W
HDMI in	4
Digital audio optical in	1
Speakers connectivity type	Binding post
Ethernet LAN	-
AM band range	522 - 1.62 kHz
FM band range	87.5 - 108 MHz
Internet radio	Yes
Supported radio bands	AM, FM
Optical drive included	No
Product color	Black
Audio decoders	DTS, Dolby Digital, Dolby Pro Logic II
AC input voltage	220-240 V
AC input frequency	50 - 60 Hz
Power consumption (standby)	0.5 W
Cables included	AC

Weight and Dimensions

Depth	300 mm
Width	440 mm
Height	121 mm
Weight	4600 g
