13
3. ASENNUSOHJE 3. MONTERINGSANVISNING
Ohjauskeskuksen sähkökytkennät saa tehdä vain
siihen oikeutettu ammattitaitoinen sähköasentaja
voimassa olevien määräysten mukaan. Ohjauskes-
kuksen asennuksesta vastaavan on annettava ohja-
uskeskuksen mukana tuleva asennus- ja käyttöohje,
sekä tarvittava käyttökoulutus kiukaan ja ohjaus-
keskuksen käyttäjälle ennen asennustyön luovutta-
mista.
3.1. Ohjauspaneelin asentaminen
Ohjauspaneeli on roisketiivis ja pienjännitteinen.
Ohjauspaneeli voidaan asentaa esimerkiksi pesu-
huoneeseen, pukuhuoneeseen tai asuintiloihin. Jos
ohjauspaneeli asennetaan saunahuoneeseen, tulee
asennuspaikan olla vähintään minimisuojaetäisyy-
den päässä kiukaasta ja korkeintaan metrin (1 m)
korkeudella lattiasta. Kuva 2.
Johtoputkitus (halkaisija 30 mm) seinän raken-
teissa antaa mahdollisuuden viedä datakaapeli
piiloasennuksena ohjauspaneelin asennuspaikalle,
muutoin asennus tehdään pinta-asennuksena. Oh-
jauspaneeli suositellaan asennettavaksi upotusasen-
nuksena ja etäälle mahdollisista roiskeista.
De elektriska anslutningarna av styrenheten får
bara göras av en behörig yrkeselektriker och i
överensstämmelse med gällande regelverk. När
installationen av styrenheten är slutförd måste den
person som ansvarat för installationen överlämna
till användaren de installations och bruksanvisningar
som medföljde enheten samt ge användaren
nödvändig utbildning i att använda bastuaggregatet
och styrenheten!
3.1. Montering av styrpanelen
Kontrollpanelen är vattenskyddad och drivs av låg-
spänning. Panelen kan monteras i tvättrummet,
omklädningsrummet eller bostaden. Om panelen
monteras i bastun, bör den placeras minst på mini-
miavstånd från aggregatet och monteras på högst
en meters (1 m) höjd. Bild 2.
Rördragning (diameter 30 mm) i väggkonstruktio-
nen möjliggör dold montering av kabeln till kontroll-
panelen. I annat fall måste ytmontering ske. Kon-
trollpanelen rekommenderas att installeras nedsänkt
och bort från möjlig stänkvatten.

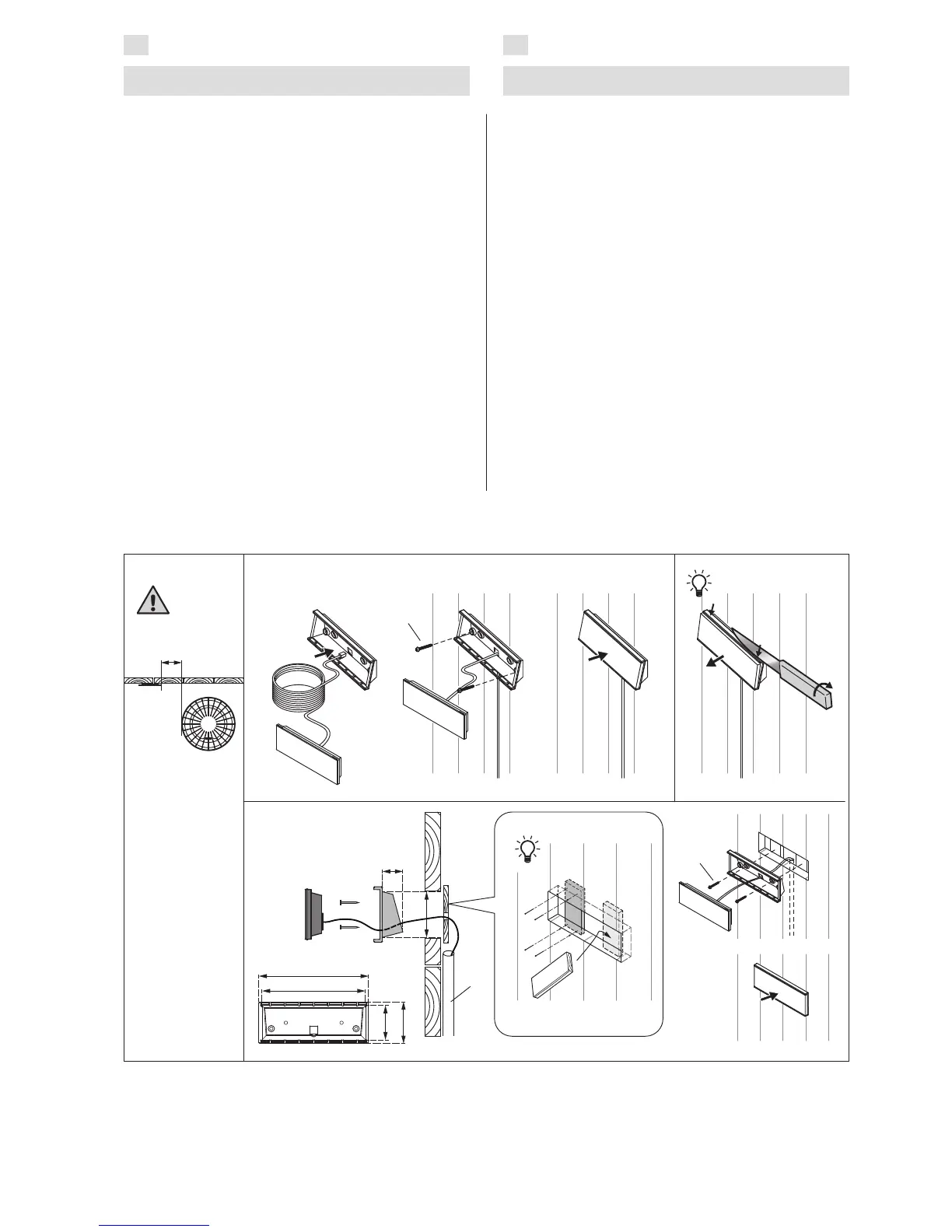

Kuva 2. Ohjauspaneelin asentaminen
Bild 2. Montering av styrpanelen
min.
ø 30
46
46
56
20
140
147
A
B
min. 100 mm
1. 2. 3.
1. 2.
3.
ø4 x 30
ø4 x 30
