1. HARVIA XAFIR CS1701. HARVIA XAFIR CS170
1.1. General
The purpose of Harvia Xar CS170 control unit is
to control an electric sauna heater within an output
range of 2.3–17 kW. The control unit consists of a
control panel, a power unit and a temperature sen-
sor. See gure 1.
The control unit regulates the temperature in the
sauna room based on information given by the sen-
sor. The temperature sensor and the overheat protec-
tor are located in the temperature sensor box. The
temperature is sensed by an NTC thermistor and the
overheat protector can be reset ( 3.4.).
An additional sensor is available as an option. By
using two sensors, it is possible to acquire more ac-
curate temperature readings from the sauna room.
The control unit can be used to preset the start of
the heater (heater on with delay).
1.2. Technical Data
Control panel:
• Temperature adjustment range: 40–110 °C.
• On-time adjustment range: family saunas
1–6 h, public saunas in apartment buildings
1–12 h. For longer operating times consult the
importer/manufacturer.
• Delay time adjustment range: 0–18 h.
• Control of lighting and fan
• Dimensions: 147 mm x 30 mm x 50 mm
• Length of data cable: 5 m (10 m extension
cables available, max. total length 30 m)
Power unit:
• Supply voltage: 400 V 3N~
• Max. load: 17 kW
• Lighting control, max. power: 100 W, 230 V 1N~
• Fan control, max. power: 100 W, 230 V 1N~
• Dimensions: 272 mm x 70 mm x 193 mm
Sensors:
• The temperature sensor is equipped with
a resettable overheat protector and a
temperaturesensing NTC thermistor (22 kΩ/
T=25 °C).
• Weight: 175 g with leads (ca 4 m)
• Dimensions: 51 mm x 73 mm x 27 mm

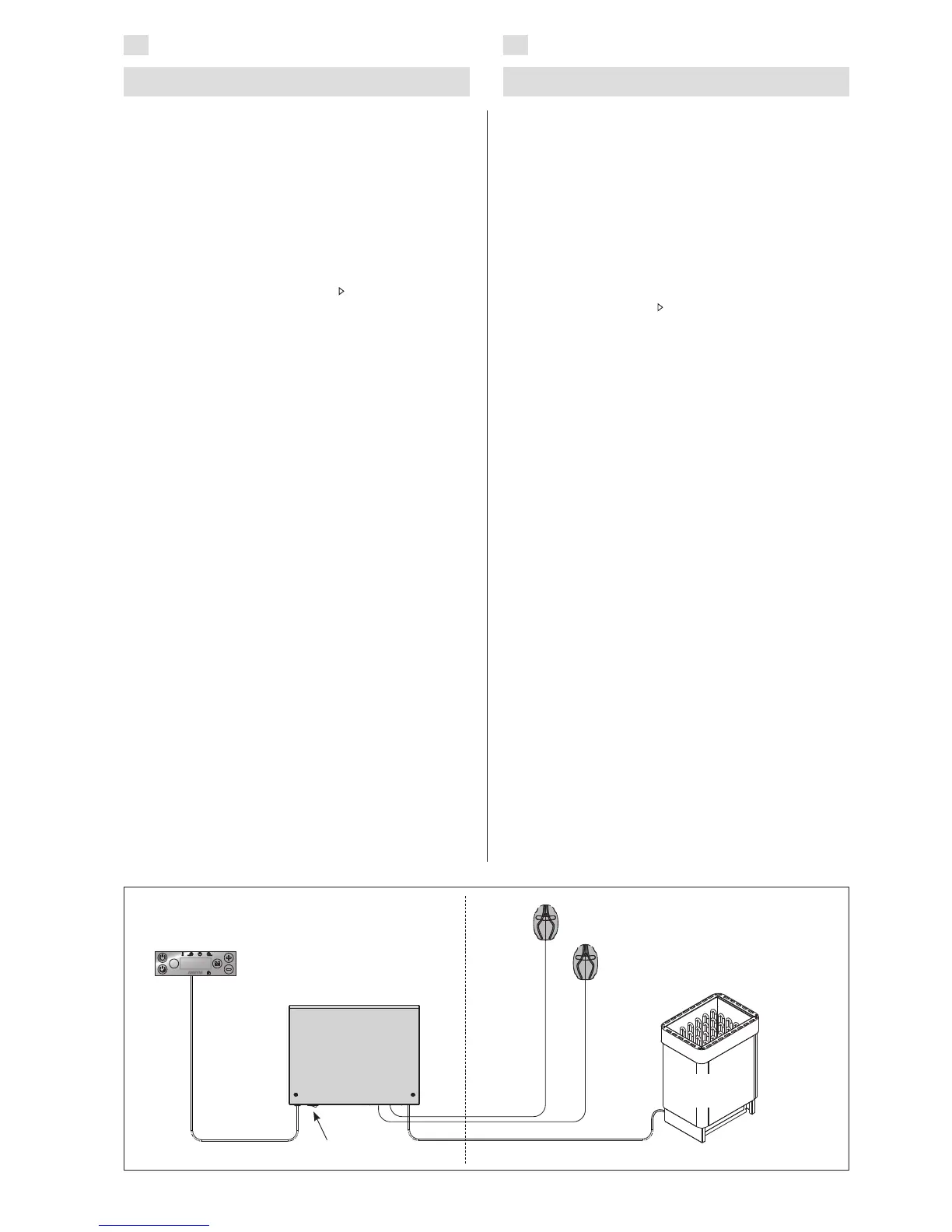

Figure 1. System components
Abbildung 1. Komponenten
Temperature sensor WX232
Temperaturfühler WX232
Heater
Ofen
Control panel
Bedienfeld
Power unit
Leistungseinheit
Sauna room Saunakabine Dry area Trockener Bereich
Temperature sensor WX325 (optional)
Temperaturfühler WX325 (wahlweise)
Main switch
Hauptschalter
1.1. Allgemeines
Der Zweck des Steuergeräts Harvia Xar CS170 ist
es, einen elektrischen Saunaofen innerhalb einer Aus-
gangsleistung von 2,3–17 kW zu regeln. Das Steuerge-
rät besteht aus einem Bedienfeld, einer Leistungsein-
heit und einem Temperaturfühler. Siehe Abbildung 1.
Das Steuergerät reguliert die Temperatur in der
Saunakabine entsprechend der von dem Fühler
gelieferten Daten. Der Temperaturfühler und der
Überhitzungsschutz benden sich im Gehäuse des
Temperaturfühlers. Die Temperatur wird mit einem
NTC-Thermistor erfasst, und der Überhitzungs-
schutz ist rücksetzbar ( 3.4.).
Ein weiterer Fühler ist als Zubehör erhältlich.
Durch die Verwendung von zwei Fühlern ist es
möglich, genauere Temperaturmessungen in der
Saunakabine vorzunehmen.
Mit dem Steuergerät lässt sich der Start des
Ofens voreinstellen (Ofen ein mit Verzögerung).
1.2. Technische Daten
Bedienfeld:
• Temperatur-Einstellbereich: 40–110 °C
• Betriebszeit-Einstellbereich: Familiensaunen
1–6 h, öffentliche Saunen in Apartmentgebäu-
den 1–12 h. Zu längeren Betriebszeiten befra-
gen Sie bitte den Importeur bzw. Hersteller.
• Einstellbare Verzögerungszeit: 0–18 h
• Steuerung von Beleuchtung und Belüftung
• Abmessungen: 147 mm x 30 mm x 50 mm
• Datakabel, Länge 5 Meter (kann mit 10 m Ver-
längerungskabeln bis 30 m verlängert werden)
Leistungseinheit:
• Versorgungsspannung: 400 V 3N~
• Max. Last: 17 kW
• Beleuchtungssteuerung, max. Leistung: 100 W,
230 V 1N~
• Belüftungssteuerung, max. Leistung: 100 W,
230 V 1N~
• Abmessungen: 272 mm x 70 mm x 193 mm
Fühler:
• Der Temperaturfühler WX232 ist mit einem
rücksetzbaren Überhitzungsschutz und einem
NTC-Thermistor zur Temperaturerfassung aus-
gestattet (22 kΩ/T=25 °C).
• Gewicht: 175 g mit Leitungen (ca 4 m)
• Abmessungen: 51 mm x 73 mm x 27 mm
Data cable Datakabel
